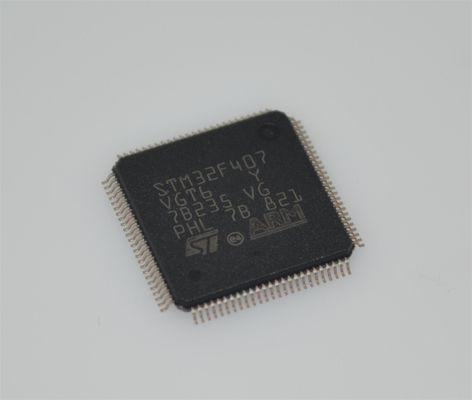

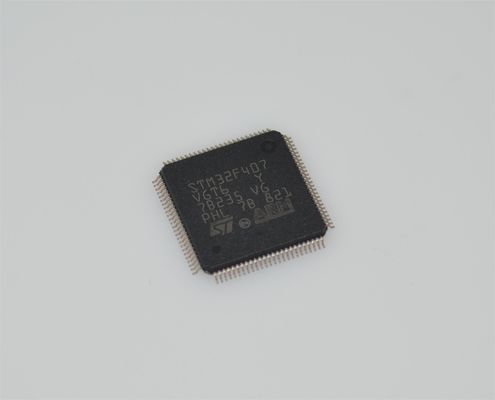

STM32F407VGT6 168MHz Cortex-M4 MCU 1MB Flash 192KB RAM 17 Timerów LQFP-100 -40°C do +85°C

STM32F407VGT6 168MHz Cortex-M4 MCU 1MB Flash 192KB RAM 17 Timerów LQFP-100 -40°C do +85°C

Cechy

• Bardzo niskie zużycie energii z FlexPowerControl

– Zasilanie od 1,71 V do 3,6 V

– Zakres temperatur od -40 °C do 85/105/125 °C

– 200 nA w trybie VBAT: zasilanie dla RTC i 32x32-bitowych rejestrów kopii zapasowej

– 8 nA tryb Shutdown (5 pinów wybudzania)

– 28 nA tryb Standby (5 pinów wybudzania)

– 280 nA tryb Standby z RTC

– 1,0 µA tryb Stop 2, 1,28 µA z RTC

– 84 µA/MHz tryb pracy

– Tryb wsadowego pozyskiwania danych (BAM)

– 4 µs wybudzanie z trybu Stop

– Reset po zaniku zasilania (BOR)

– Matryca połączeń

• Rdzeń: Armandreg; 32-bitowy Cortexandreg;-M4 CPU z FPU, Adaptive real-time accelerator (ART Acceleratorandtrade;) umożliwiający wykonywanie bez stanów oczekiwania z pamięci Flash, częstotliwość do 80 MHz, MPU, instrukcje 100DMIPS i DSP

• Test wydajności

– 1,25 DMIPS/MHz (Drystone 2.1)

– 273,55 CoreMarkandreg; (3,42 CoreMark/MHz przy 80 MHz)

• Test energetyczny

– Wynik 176,7 ULPBenchandreg;

• Źródła zegara

– Oscylator kwarcowy od 4 do 48 MHz

– Oscylator kwarcowy 32 kHz dla RTC (LSE)

– Wewnętrzny RC 16 MHz przycięty fabrycznie (andplusmn;1%)

– Wewnętrzny RC 32 kHz o niskim poborze mocy (andplusmn;5%)

– Wewnętrzny oscylator wielopasmowy od 100 kHz do 48 MHz, automatycznie przycinany przez LSE (dokładność lepsza niż andplusmn;0,25 %)

– Wewnętrzny 48 MHz z odzyskiwaniem zegara

– 2 PLL dla zegara systemowego, audio, ADC

• Do 83 szybkich I/O, większość 5 V-tolerantnych WLCSP49

• RTC z kalendarzem sprzętowym, alarmami i kalibracją

• Do 21 kanałów wykrywania pojemnościowego: obsługa czujników dotykowych, liniowych i obrotowych

• 11x timerów: 1x 16-bitowy zaawansowany do sterowania silnikiem, 1x 32-bitowy i 2x 16-bitowe ogólnego przeznaczenia, 2x 16-bitowe podstawowe, 2x 16-bitowe timery o niskim poborze mocy (dostępne w trybie Stop), 2x watchdogi, timer SysTick

• Pamięci

– Do 256 KB pojedynczego banku Flash, zastrzeżona ochrona odczytu kodu

– 64 KB SRAM, w tym 16 KB z sprzętową kontrolą parzystości

– Interfejs pamięci Quad SPI

• Bogate peryferia analogowe (niezależne zasilanie)

– 1x 12-bitowy ADC 5 Msps, do 16-bitów z sprzętowym nadpróbkowaniem, 200 µA/Msps

– 2x 12-bitowe kanały wyjściowe DAC, niskie zużycie energii próbka i trzymanie

– 1x wzmacniacz operacyjny z wbudowanym PGA

– 2x komparatory o bardzo niskim poborze mocy

• 16x interfejsów komunikacyjnych

– 1x SAI (interfejs audio szeregowy)

– 3x I2C FM+(1 Mbit/s), SMBus/PMBus

– 4x USART (ISO 7816, LIN, IrDA, modem)

– 1x LPUART (wybudzanie Stop 2)

– 3x SPI (i 1x Quad SPI)

– CAN (2.0B Active) i interfejs SDMMC

– SWPMI single wire protocol master I/F

– IRTIM (interfejs podczerwieni)

• 14-kanałowy kontroler DMA

• Generator liczb losowych

• Jednostka obliczania CRC, unikalny ID 96-bitowy

Opis

Rodzina STM32F405xx i STM32F407xx oparta jest na wysokowydajnym rdzeniu Armandreg; Cortexandreg;-M4 32-bit RISC działającym z częstotliwością do 168 MHz. Rdzeń Cortexandreg;-M4 posiada jednostkę zmiennoprzecinkową (FPU) pojedynczej precyzji, która obsługuje wszystkie instrukcje przetwarzania danych i typy danych pojedynczej precyzji Arm. Implementuje również pełny zestaw instrukcji DSP i jednostkę ochrony pamięci (MPU), która zwiększa bezpieczeństwo aplikacji.

Rodzina STM32F405xx i STM32F407xx zawiera szybkie pamięci wbudowane (pamięć flash do 1 MB, do 192 KB SRAM), do 4 KB SRAM kopii zapasowej oraz szeroką gamę ulepszonych wejść/wyjść i peryferiów podłączonych do dwóch magistral APB, trzech magistral AHB i 32-bitowej matrycy magistrali multi-AHB.

Wszystkie urządzenia oferują trzy 12-bitowe ADC, dwa DAC, RTC o niskim poborze mocy, 12 timerów ogólnego przeznaczenia 16-bitowych, w tym dwa timery PWM do sterowania silnikiem, dwa 32-bitowe timery ogólnego przeznaczenia. generator liczb losowych (RNG). Posiadają również standardowe i zaawansowane interfejsy komunikacyjne.

• Do trzech I2C

• Trzy SPI, dwa I2S full duplex. Aby uzyskać dokładność klasy audio, peryferia I2S mogą być taktowane za pomocą dedykowanego wewnętrznego PLL audio lub za pomocą zewnętrznego zegara, aby umożliwić synchronizację

• Cztery USARTy plus dwa UARTy

• USB OTG full speed i USB OTG high speed z możliwością full-speed (z ULPI)

• Dwa CANy

• Interfejs SDIO/MMC

• Ethernet i interfejs kamery dostępne tylko w urządzeniach STM32F407xx

Nowe zaawansowane peryferia obejmują SDIO, ulepszony elastyczny interfejs kontroli pamięci statycznej (FSMC) (dla urządzeń oferowanych w obudowach 100-pinowych i większych), interfejs kamery dla czujników CMOS. Zapoznaj się z Tabelą 2: STM32F405xx i STM32F407xx: cechy i liczba peryferiów dla listy peryferiów dostępnych dla każdego numeru części.

Rodzina STM32F405xx i STM32F407xx działa w zakresie temperatur od -40 do +105 °C z zasilania od 1,8 do 3,6 V. Napięcie zasilania może spaść do 1,7 V, gdy urządzenie pracuje w zakresie temperatur od 0 do 70 °C przy użyciu zewnętrznego nadzorcy zasilania: zapoznaj się z sekcją: Wewnętrzny reset OFF. Kompleksowy zestaw trybów oszczędzania energii pozwala na projektowanie aplikacji o niskim poborze mocy.

Rodzina STM32F405xx i STM32F407xx oferuje urządzenia w różnych obudowach, od 64 pinów do 176 pinów. Zestaw dołączonych peryferiów zmienia się w zależności od wybranego urządzenia.

Te cechy sprawiają, że rodzina mikrokontrolerów STM32F405xx i STM32F407xx jest odpowiednia dla szerokiego zakresu zastosowań:

• Sterowanie silnikiem i sterowanie aplikacjami

• Sprzęt medyczny

• Zastosowania przemysłowe: PLC, falowniki, wyłączniki

• Drukarki i skanery

• Systemy alarmowe, wideodomofony i HVAC

• Urządzenia audio w domu

INFORMACJE

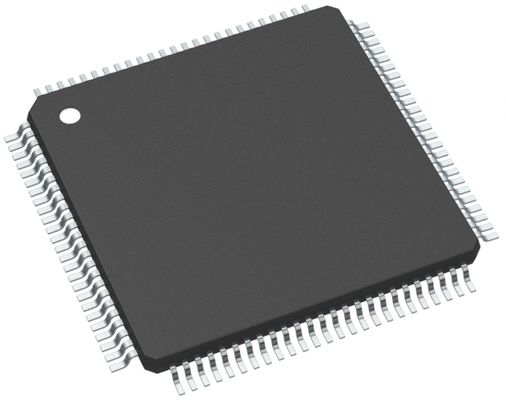

Rysunek
