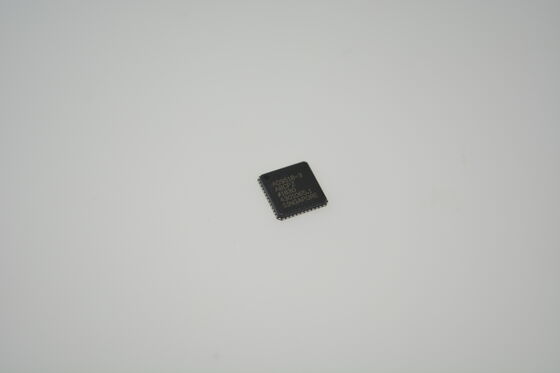

AD9518-3ABCPZ Generator zegara o niskim jitterze z PLL i VCO, 8 konfigurowalnych wyjść (LVPECL/LVDS/CMOS) Synteza częstotliwości całkowitoliczbowej-N dla taktowania szybkich przetworników ADC/DAC i FPGA

AD9518-3ABCPZ Low Jitter Clock Generator z konfigurowalnymi wyjściami PLL i VCO 8 (LVPECL/LVDS/CMOS) Integer-N Synthesis Frequency For High Speed ADC/DAC and FPGA Clocking

Cechy

Niski poziom hałasu fazowego, pętla z blokiem fazowym (PLL)

Dźwięki Vco na chipie od 1,75 GHz do 2,25 GHz

Zewnętrzne Vco/VcXo do 2,4 GHz nieobowiązkowe

1 różnicowy lub 2 jednokońcowe wejścia odniesienia

Możliwość monitorowania odniesienia

Automatyczne odwracanie i ręczne odniesienie

tryby przełączania/przechowywania

Akceptuje odniesienia LVPECL, LVDS lub CMos do 250 MHz

Programowalne opóźnienia na drodze do PFD

Detekcja blokady cyfrowej lub analogowej, wybieralna

3 pary wyjść LVPECL 1,6 GHz

Każda para wyjściowa ma wspólny dzielnik od 1 do 32 z grubym

opóźnienie fazy

Działalność drgania dodatku: 225 fs rms

Wydatki z parami z przemieszczeniem kanału do kanału < 10 ps

Automatyczna synchronizacja wszystkich wyjściów przy uruchomieniu

Dostępna ręczna synchronizacja wyjścia

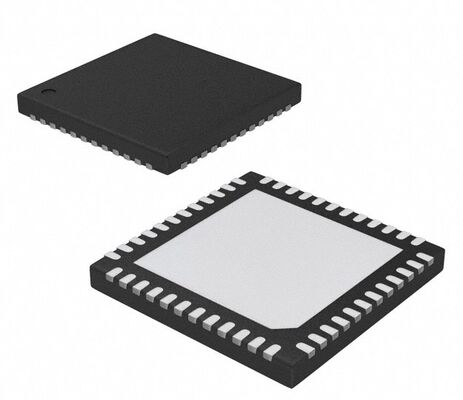

Dostępny w 48-przewodzącym LFCSP

Wnioski

Niskie drgania, niskie rozkład fazowy hałasu zegara

Karty sieciowe 10/40/100 Gb/s, w tym SONET

Synchroniczny Ethernet,OTU2/3/4

Korekta błędów w przyszłości ((G.710)

Wykorzystanie urządzeń do monitorowania prędkości (ADCS), DACS, DDSS, DDCS, DUCS, MxFES

Wysokiej wydajności nadajniki bezprzewodowe

ATE i instrumenty o wysokiej wydajności

Opis

AD9518-31 zapewnia funkcję dystrybucji zegara wielowyjściowego z wydajnością jittera poniżej pikosekundy, a także na układzie PLL i VCO.,może być wykorzystany zewnętrzny VCO/VCXO o częstotliwości do 2,4 GHz. AD9518-3 podkreśla niskie ruchy drgające i hałas fazowy w celu maksymalizacji wydajności konwertera danych,i może przynieść korzyści innym zastosowaniom o wymagających wymaganiach dotyczących hałasu fazowego i drgańAD9518-3 posiada sześć wyjściów LVPECL (w trzech parach). Wyjścia LVPECL działają do 1,6 GHz.lub EEPROM do automatycznej konfiguracji przy uruchomieniu, dostępne są urządzenia AD9520 i AD9522. Ponadto urządzenia AD9516 i AD9517 są podobne do urządzeń AD9518, ale mają inne połączenia wyjściowe.Każda para wyjść ma dzielniki, które pozwalają na ustawienie zarówno współczynnika podziału, jak i grubości opóźnienia (lub fazy)Zakres podziału dla wyjść LVPECL wynosi od 1 do 32. AD9518-3 jest dostępny w 48-przewodzącym LFCSP i może być obsługiwany z pojedynczego zasilania 3,3 V. Zewnętrzny VCO,który wymaga rozszerzonego zakresu napięcia, może być obsługiwana poprzez podłączenie zasilania pompy ładowania (VCP) do 5 V. Oddzielne zasilanie LVPECL może wynosić od 2,5 V do 3,3 V (nazywne).AD9518-3 jest przeznaczony do pracy w zakresie przemysłowym od -40°C do +85°C.

Informacje

Rysunek
