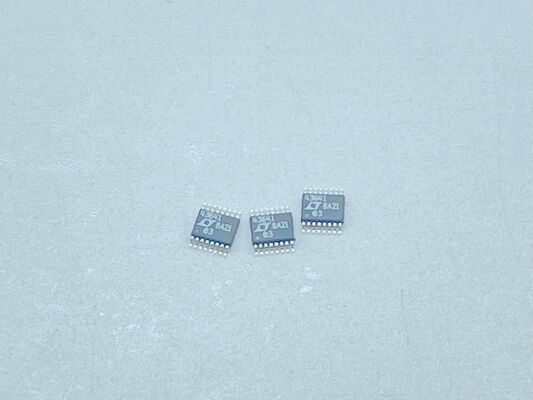

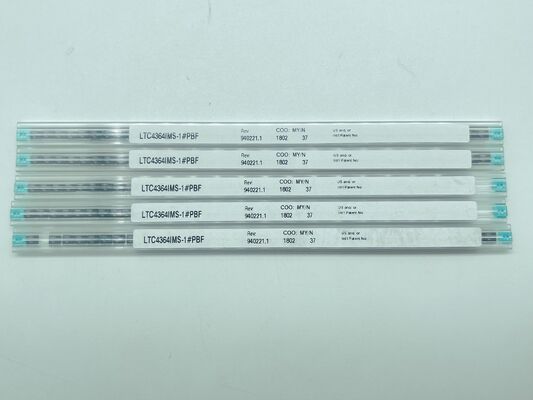

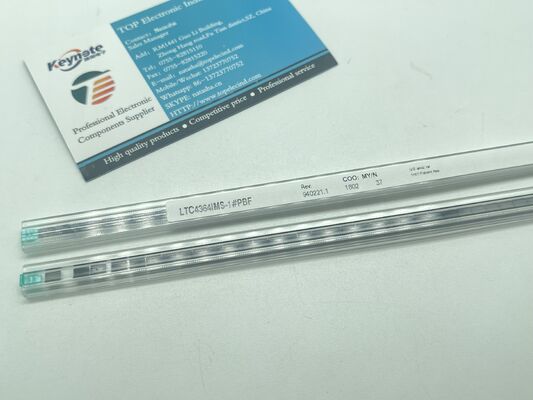

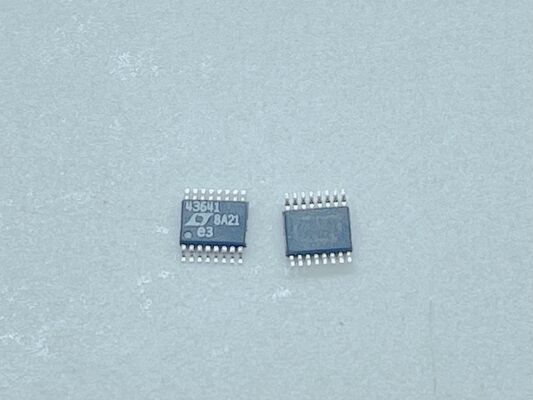

LTC4364IMS-1 4V-80V Zabezpieczenie przed przepięciami/przeciążeniem Zabezpieczenie przed odwrotnym zasilaniem Blokada podnapięciowa -60V Odwrotne wejście Automotive AEC-Q100 MSOP-16 do zastosowań przemysłowych i motoryzacyjnych

LTC4364IMS-1 4V-80V Zabezpieczenie przed przepięciami/przeciążeniem, zabezpieczenie przed odwrotnym zasilaniem, blokada podnapięciowa -60V Odwrotne wejście Automotive AEC-Q100 MSOP-16 do zastosowań przemysłowych i motoryzacyjnych

Funkcje

• Szeroki zakres napięć roboczych: od 4V do 80V

• Wytrzymuje przepięcia powyżej 80V dzięki zaciskowi VCC

• Regulowane napięcie zacisku wyjściowego

• Idealny kontroler diody utrzymuje napięcie wyjściowe podczas spadków napięcia wejściowego

• Ochrona przed odwrotnym wejściem do -40V

• Ochrona przed odwrotnym wyjściem do -20V

• Zabezpieczenie nadprądowe

• Niski prąd wyłączenia 10µA przy 12V

• Regulowany czasomierz awarii

• Cykl pracy ponawiania 0,1% podczas awarii (LTC4364-2)

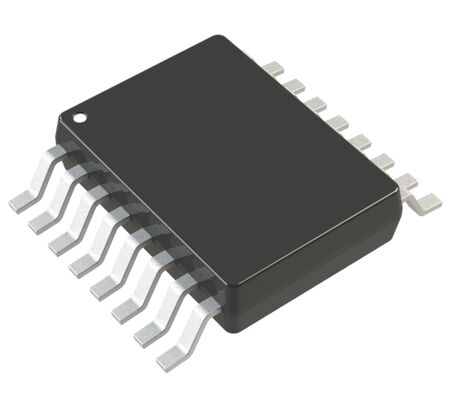

• Dostępny w obudowach 4mm × 3mm 14-pin DFN, 16-pin MSOP i 16-pin SO

• Kwalifikacja AEC-Q100 do zastosowań motoryzacyjnych

Zastosowania

• Zabezpieczenie przed przepięciami w motoryzacji/awionice

• Hot Swap/Podłączanie na żywo

• Redundantne ORing zasilania

• Ochrona portu wyjściowego

Opis

Zabezpieczenie przed przepięciami LTC®4364 z kontrolerem idealnej diody chroni obciążenia przed przejściowymi przepięciami. Ogranicza i reguluje wyjście podczas zdarzenia przepięciowego, takiego jak obciążenie w samochodach, poprzez kontrolowanie spadku napięcia na zewnętrznym tranzystorze MOSFET N-kanałowym. LTC4364 zawiera również czasowy wyłącznik obwodu z ograniczeniem prądu. W przypadku awarii, regulowany czasomierz awarii musi wygasnąć, zanim tranzystor przejściowy zostanie wyłączony. LTC4364-1 blokuje tranzystor przejściowy, podczas gdy LTC4364-2 automatycznie restartuje się po opóźnieniu. LTC4364 precyzyjnie monitoruje zasilanie wejściowe pod kątem warunków przepięcia (OV) i podnapięcia (UV). Zewnętrzny MOSFET jest wyłączony przy podnapięciu, a automatyczne ponawianie jest wyłączone przy przepięciu. Zintegrowany kontroler idealnej diody steruje drugim MOSFET-em, aby zastąpić diodę Schottky'ego w celu ochrony przed odwrotnym wejściem i utrzymania napięcia wyjściowego. LTC4364 kontroluje spadek napięcia w kierunku przewodzenia przez MOSFET i minimalizuje przejściowe prądy wsteczne w przypadku awarii źródła zasilania, spadku napięcia lub zwarcia wejściowego.
