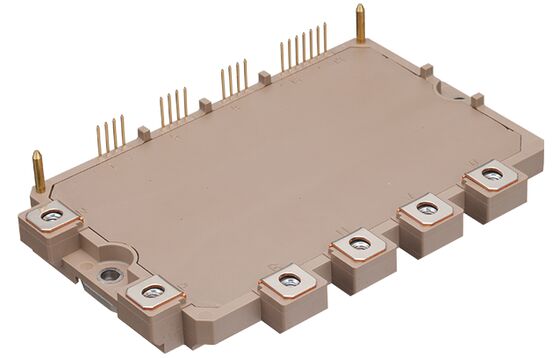

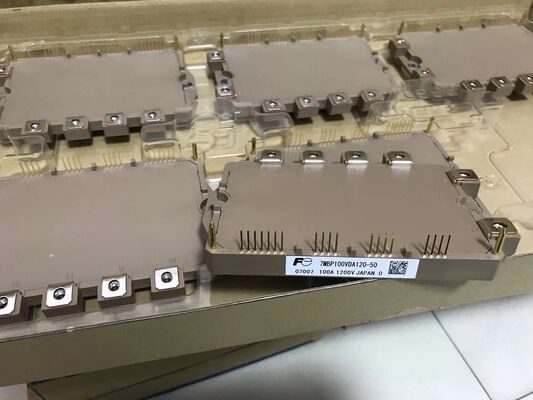

7MP100VDA120-50 1200V 100A Moduł IGBT Niskie Vce(sat) 2.5V Niskie Straty Wysoka Odporność na Zwarcia Zintegrowany NTC Kompaktowa Obudowa do Napędów Przemysłowych i UPS
Cechy
-
Ochrona termiczna zapewniona przez bezpośrednie wykrywanie temperatury złącza tranzystorów IGBT
-
Niskie straty mocy i miękkie przełączanie
-
Wysokowydajny i niezawodny tranzystor IGBT z ochroną przed przegrzaniem
-
Wyższa niezawodność dzięki znacznemu zmniejszeniu liczby części w wbudowanym obwodzie sterującym
Zastosowania
-
Napędy silników przemysłowych: Do pomp, wentylatorów, sprężarek i systemów przenośników.
-
Zasilacze awaryjne (UPS): Trójfazowe systemy średniej mocy.
-
Falowniki słoneczne: Falowniki stringowe dla komercyjnych i małych systemów fotowoltaicznych o skali użytkowej.
-
Urządzenia spawalnicze:
-
Uniwersalne falowniki przemysłowe i przetwornice częstotliwości.
Opis
Moduł 7MP100VDA120-50 to wysokowydajny moduł IGBT przeznaczony do solidnej i wydajnej konwersji mocy w zastosowaniach przemysłowych. Posiada napięcie blokowania 1200V i prąd znamionowy 100A, co czyni go dobrze dopasowanym do systemów średniej mocy. Wykorzystując zaawansowaną technologię IGBT i diody przeciwprądowej, osiąga niskie napięcie nasycenia kolektor-emiter (Vce(sat)) w celu zmniejszenia strat przewodzenia i oferuje zoptymalizowane charakterystyki przełączania w celu zarządzania całkowitym rozpraszaniem mocy. Moduł został zaprojektowany z myślą o wysokiej niezawodności, zawierając takie funkcje, jak wysoka odporność na zwarcia i zintegrowany termistor o ujemnym współczynniku temperaturowym (NTC) do precyzyjnego monitorowania i ochrony temperatury. Jego kompaktowa i wytrzymała konstrukcja obudowy zapewnia niezawodne działanie w wymagających środowiskach przemysłowych.
INFORMACJE
| struktura |
IPM |
| seria |
Seria V (6. generacja) |
| Sekcja falownika V CES (V) szczegóły |
1200 |
| Sekcja falownika IC ( A) szczegóły |
100 |
| Sekcja falownika V CE(sat) (V) szczegóły |
1.7 |
| Jednostka sterująca V CC (V) szczegóły |
15 |
| Jednostka sterująca I OC [INV](A) szczegóły |
150 |
| Jednostka sterująca V UV (V) szczegóły |
12.5 |
| Jednostka sterująca T jOH (°C) szczegóły |
150 |
| Czas trwania sygnału alarmowego OC (ms) szczegóły |
2 |
| Czas trwania sygnału alarmowego UV (ms) szczegóły |
4 |
| Czas trwania sygnału alarmowego T jOH (ms) szczegóły |
8 |
| T vj max(℃) szczegóły |
150 |
| Tc(℃) szczegóły |
-20 〜 110 |
| T stg (℃) szczegóły |
-40 〜 125 |
| Opakowanie |
P630 |
| Szerokość (mm) |
84 |
| Wymiary (długość) (mm) |
128.5 |
| Waga (g) |
290 |
Rysunek
