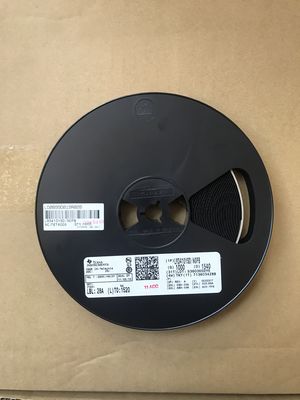

LM3410YSD/NOPB 1,6MHz przetwornica obniżająca (buck) 2,7-5,5V wejście 750mA wyjście 92% sprawności Obudowa SOT-23-5 Wewnętrzny przełącznik 1μA wyłączenie -40°C do +125°C dla urządzeń przenośnych

LM3410YSD/NOPB 1,6MHz Przetwornica Buck 2,7-5,5V Wejście 750mA Wyjście 92% Sprawności Obudowa SOT-23-5 Wewnętrzny Przełącznik 1μA Wyłączenie -40°C do +125°C dla Urządzeń Przenośnych

Cechy

• Zakwalifikowany do Zastosowań Motoryzacyjnych

• Wytyczne Testowe AEC-Q100 Z Następującymi:

– Stopień Temperatury Urządzenia 1:–40°C do 125°C Zakres Temperatury Otoczenia

– Poziom Klasyfikacji ESD HBM Urządzenia 2

– Poziom Klasyfikacji ESD CDM Urządzenia C6

• Oszczędność Miejsca Obudowy SOT-23 i WSON

• Napięcie Wejściowe Od 2,7 V do 5,5 V

• Napięcie Wyjściowe Od 3 V do 24 V

• Ograniczenie Prądu Przełączania 2,8-A (Typowe)

• Wysoka Częstotliwość Przełączania

– 525KHz (LM3410Y)

– 1,6 MHz (LM3410X)

• 170-mΩ Przełącznik NMOS

• Wewnętrzne Napięcie Odniesienia 190-mV

• Wewnętrzny Miękki Start

• Tryb Prądowy, Działanie PWM

• Wyłączenie Termiczne

Zastosowania

• Źródła Prądu Podświetlenia LED

• Sterowniki OLED i HB LED Podświetlenia LiIon

• Urządzenia Przenośne

• Sterowniki Błysku LED

• Zastosowania Motoryzacyjne

Opis

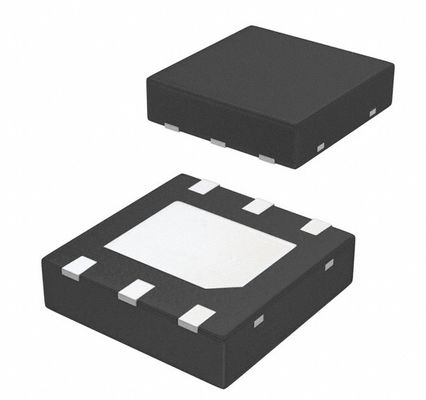

Sterownik LED o stałym prądzie LM3410 i LM3410-Q1 to monolityczny, wysokiej częstotliwości, PWM DC-DC konwerter, dostępny w 6-pinowych obudowach WSON, 8-pinowych MSOP PowerPad™ i 5-pinowych SOT-23. Przy minimalnej liczbie elementów zewnętrznych, LM3410 i LM3410-Q1 są łatwe w użyciu. Może sterować prądami szczytowymi 2,8-A (typowymi) z wewnętrznym przełącznikiem NMOS 170-mΩ. Częstotliwość przełączania jest wewnętrznie ustawiona na 525 kHz lub 1,6 MHz, co pozwala na użycie bardzo małych cewek montowanych powierzchniowo i kondensatorów chipowych. Mimo że częstotliwość pracy jest wysoka, łatwo osiągnąć sprawność do 88%. Zawiera zewnętrzne wyłączenie, charakteryzujące się bardzo niskim prądem czuwania 80 nA. LM3410 i LM3410 Q1 wykorzystują kontrolę trybu prądowego i wewnętrzną kompensację, aby zapewnić wysoką wydajność w szerokim zakresie warunków pracy. Dodatkowe funkcje obejmują ściemnianie PWM, ograniczenie prądu cykl po cyklu i wyłączenie termiczne.

INFORMACJE

Rysunek
