MAX97220AETE+T 3W/Ch Stereo Amp 105dB PSRR >100dB SNR 93% Efficient Class D I2C Control Ultra-Low THD+N Tiny 16-TQFN Advanced Click/Pop Suppression

MAX97220AETE+T 3W/Ch Wzmacniacz Stereo 105dB PSRR andgt;100dB SNR 93% Sprawności Klasa D I2C Sterowanie Ultra-Low THD+N Mały 16-TQFN Zaawansowane Tłumienie Kliknięć/Popów

andnbsp;

Cechy

Moc wyjściowa 125mW przy 32I z zasilaniem 5V

Wyjście 3VRMS do 1kI z zasilaniem 5V

Wyjście 2VRMS do 600I z zasilaniem 3,3V

W pełni różnicowe wejścia

Stałe lub zewnętrznie regulowane wzmocnienie bez kliknięć i trzasków

Szeroki zakres pracy od 2,5V do 5,5V

Wyjścia DirectDrive eliminują kondensatory blokujące DC

Płaskie THD+N, lepsze niż 90dB w paśmie audio

Wydajność 18-bitowa SNR, 112dB

Kompatybilność z MAX9722 pod względem wymiarów

andnbsp;

Zastosowania

Proste interfejsy multimedialne

Dekodery STB

Odtwarzacze Blu-rayandtrade;andnbsp;i DVD

Telewizory LCD

Urządzenia audio dla profesjonalistów

andnbsp;

Opis

MAX97220_ to różnicowy sterownik liniowy/wzmacniacz słuchawkowy DirectDriveandreg;. Urządzenie to jest w stanie wysterować obciążenia liniowe z 3VRMS do 1kI z zasilaniem 5V i 2VRMS do obciążeń 600I z zasilania 3,3V. Obciążenie słuchawkowe może być wysterowane z mocą 125mW przy 32I z zasilaniem 5V. Układ scalony jest oferowany z wewnętrznie ustalonym wzmocnieniem 6dB lub zewnętrznie ustawionym wzmocnieniem za pomocą rezystorów zewnętrznych. Zewnętrzne węzły ustawiania wzmocnienia mogą być również używane do konfigurowania filtrów dla zastosowań w dekoderach. Układ scalony ma wyjątkowe THD+N w całym paśmie audio.

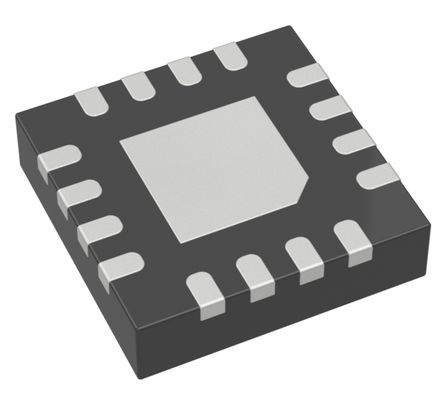

Dostępne są dwie wersje układu scalonego z różnymi czasami włączenia (tON). Wersje A, C i E dla zastosowań słuchawkowych charakteryzują się tON 5,5 ms, podczas gdy wersje B i D, przeznaczone do zastosowań w dekoderach, charakteryzują się tON 130 ms. Wbudowana pompa ładunkowa odwraca wejście zasilania, tworząc szynę ujemną. Stopień wyjściowy wzmacniacza jest zasilany między dodatnim wejściem zasilania a wyjściem pompy ładunkowej. Zasilacze bipolarne polaryzują wyjście wokół masy, eliminując potrzebę stosowania dużych kondensatorów sprzęgających wyjście, które wprowadzają zniekształcenia. Układ scalony włącza się i wyłącza bez kliknięć i trzasków. Układ scalony jest dostępny w obudowie 3 mm x 3 mm x 0,8 mm, 16-pinowej TQFN i jest określony w rozszerzonym zakresie temperatur od -40NC do +85NC.

andnbsp;
