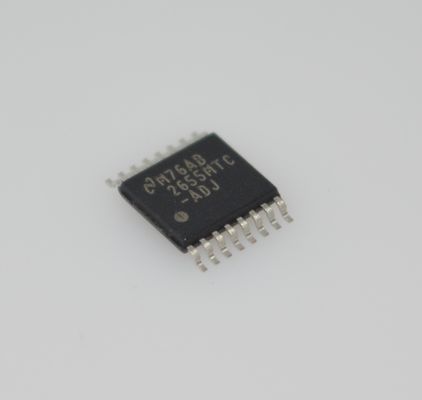

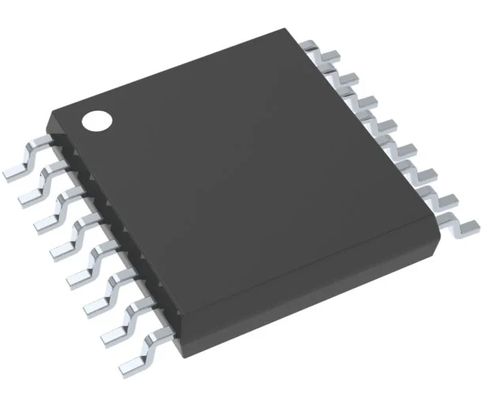

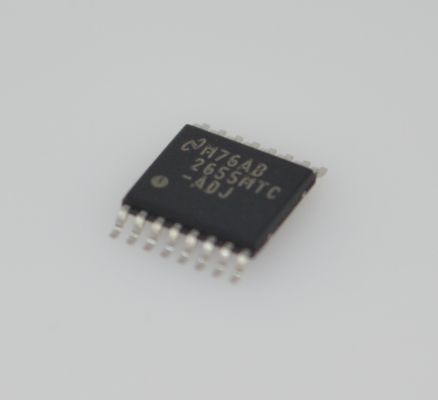

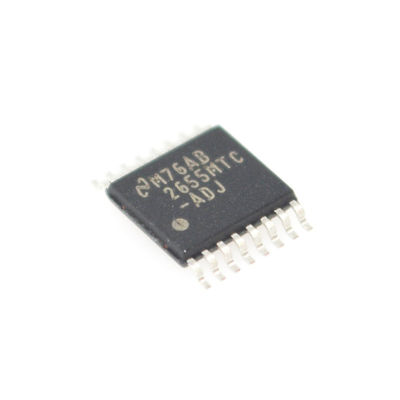

Wysokowydajny synchroniczny konwerter obniżający 1,5A LM2655MTCX-ADJ, wejście 4,5-20V, regulowane wyjście 0,6-18V, sprawność 95%, 280kHz, Power Good and Enable

Wysokowydajny synchroniczny konwerter obniżający 1,5A LM2655MTCX-ADJ 4,5-20V Wejście 0,6-18V Regulowane Wyjście 95% Sprawności 280kHz Power Good & Enable

andnbsp;

Cechy

Ultra-wysoka sprawność do 96%

Zakres napięcia wejściowego od 4V do 14V

Wewnętrzny MOSFET górny z niskim Rps(oN)= 0,033andOmega;

Wewnętrzny oscylator o stałej częstotliwości 300 kHz

Sterownik dolny do pracy synchronicznej

Gwarantowany prąd wyłączenia mniejszy niż 12 uA

Opatentowane wykrywanie prądu dla kontroli trybu prądowego

Programowalny łagodny start

Blokada podnapięciowa wejścia

Zabezpieczenie przed przepięciem wyjścia

Zabezpieczenie przed podnapięciem wyjścia0

Wyłączenie termiczne

Obudowa TSSOP z 16 pinami

andnbsp;

Zastosowania

Dyski twarde

Urządzenia internetowe

Monitory TFT

Urządzenia peryferyjne komputera

Urządzenia zasilane bateryjnie

andnbsp;

Opis

LM2655 to regulator obniżający PWM sterowany w trybie prądowym. Ma unikalną zdolność do pracy w trybie synchronicznym lub asynchronicznym. Daje to projektantowi elastyczność wyboru między wysoką wydajnością pracy synchronicznej lub niskim kosztem rozwiązania pracy asynchronicznej. Oprócz elastyczności, LM2655 oferuje wysoką gęstość mocy dzięki niewielkim rozmiarom obudowy TSSOP-16.

Wysoka wydajność (andgt;90%) uzyskiwana jest dzięki zastosowaniu wewnętrznego MOSFET-u o niskiej rezystancji włączenia (33mandOmega;) i zewnętrznego MOSFET-u N-kanałowego. Ta cecha, wraz z niskim prądem spoczynkowym, sprawia, że LM2655 idealnie nadaje się do zastosowań przenośnych.

W LM2655 zintegrowane są wszystkie funkcje zasilania, sterowania i napędu do pracy asynchronicznej. Dodatkowo, wyjście sterownika dolnego pozwala na łatwą pracę synchroniczną. Układ lC wykorzystuje opatentowany obwód wykrywania prądu, który eliminuje zewnętrzny rezystor wykrywania prądu wymagany przez inne przetwornice DC-DC w trybie prądowym. Programowalna funkcja łagodnego startu ogranicza udary prądowe podczas uruchamiania i zapewnia sposób sekwencjonowania wielu zasilaczy.
