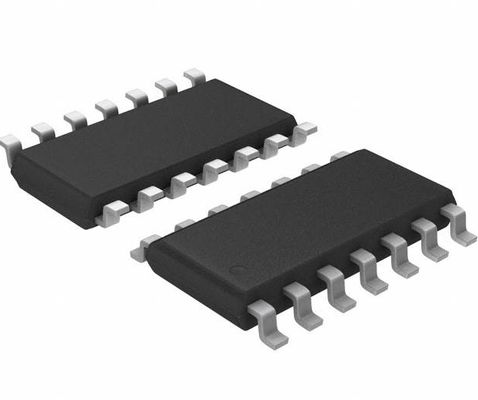

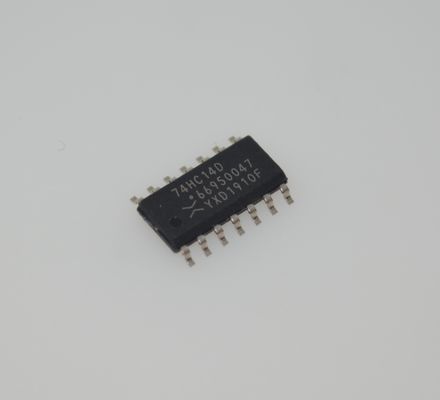

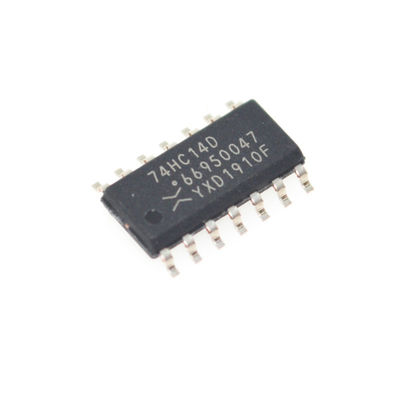

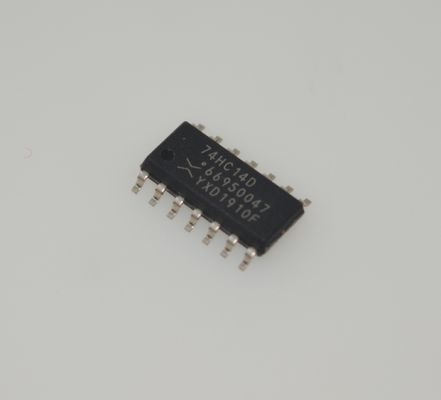

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Hex Inverter Duża prędkość CMOS Niska moc Schmitt Trigger Szerokie napięcie (2-6V) Wysoka odporność na hałas Bezpośrednia kompatybilność TTL równoważna propagacja Standardy branżowe Niezawodność

inbsp;

Cechyinbsp;

Wysoka prędkość: tpd = 11 ns (typowo) przy VCC = 5 V

Niska rozpraszanie mocy: ICC = 1,0 i micro;A (max) w temperaturze Ta = 25°C

Wysoka odporność na hałas: VH = 1,1 V (typowo) przy VCC = 4,5 V

Zrównoważone opóźnienia rozmnażania: tPLH i asymp; tPHL

Szeroki zakres napięcia roboczego: VCC ((opr) = 2,0 do 6,0 V

inbsp;

Wnioski

1. Kondycjonowanie sygnału i kształtowanie

To jego najbardziej klasyczne zastosowanie. Struktura wejścia Schmitta sprawia, że jest niewrażliwy na powoli zmieniające się lub hałaśliwe sygnały.

Odbiór przełącznika: Eliminuje fizyczne odbicie mechanicznych przełączników lub przycisków, zapewniając, że pojedynczy nacisk generuje tylko jeden czysty impuls.

Kształtowanie fal: Konwertuje analogowe fale, takie jak fale sinusów lub trójkątów, w cyfrowe sygnały kwadratowe.

Filtrowanie hałasu: Odzyskuje czysty poziom cyfrowej logiki z sygnałów z hałasem otoczenia, często z długich linii przesyłowych.

2. Powstawanie impulsów i tworzenie fal

Jego właściwości histerezy pozwalają na łatwe budowanie prostych oscylatorów i generatorów impulsowych.

Multivibrator: Wymaga tylko jednego rezystora i jednego kondensatora do utworzenia prostego i niezawodnego generatora fal kwadratowych do tworzenia sygnałów zegarowych

Jest to bardzo powszechne, tanie źródło zegara w systemach takich jak mikrokontrolery.

Detektor pulsu: Może być zaprojektowany do wykrywania krawędzi (wzrost lub spadek) sygnału wejściowego i generowania odpowiedniego impulsu wyjściowego.

3Przesunięcie poziomu i interfejs

Chociaż jego zakres napięcia roboczego wynosi od 2 V do 6 V, nadal może służyć jako interfejs w systemach mieszanego napięcia.

Interfejs zgodny z TTL: 74HC14D może bezpośrednio łączyć się z systemami logicznymi 5V TTL i zapewniać wyjście na poziomie CMOS, działając jako bufor między dwiema rodzinami logicznych.

4/ Zatrzymaj linie.

Wykorzystując stały czas opóźnienia rozprzestrzeniania, można go użyć do konstruowania prostych obwodów opóźniających.

inbsp;

Opis

74HC14D to szybki CMOS SCHMITT INVERTER wyprodukowany z technologią silikonowej bramy C2MOS.Osiąga działanie o dużej prędkości podobne do równoważnego LSTTL przy zachowaniu niskiej dissipacji mocy CMOSKonfiguracja i funkcja szpilki jest taka sama jak w 74HC04D, ale wejścia mają 25% histerezę VCC i z funkcją wyzwalacza Schmitta,74HC14D mogą być używane jako odbiorniki linii, które będą odbierać powolne sygnały wejściowe.

Wszystkie wejścia są wyposażone w obwody zabezpieczające przed wyładowaniem statycznym lub przejściowym nad napięciem.

inbsp;

Informacje

inbsp;

Rysunek
