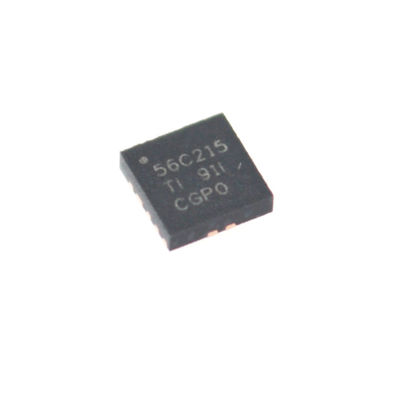

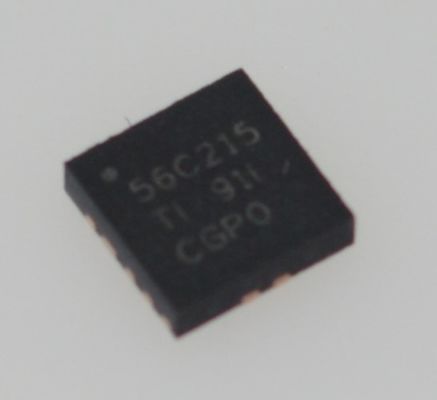

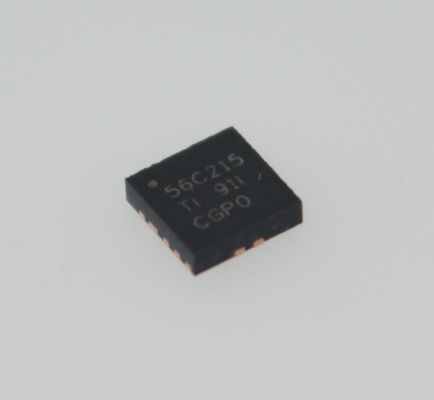

TPS56C215RNNR 15A 3.8-17V Synchroniczny Konwerter Obniżający z Dokładnością 0,5% 550kHz Częstotliwością Power Good Enable Wewnętrzną Kompensacją Zabezpieczeniem Termicznym i Zmocznymi Bokami

TPS56C215RNNR 15A 3.8-17V Synchroniczny konwerter obniżający z dokładnością 0,5%, częstotliwością 550kHz, Power Good, Enable, wewnętrzną kompensacją, wyłączeniem termicznym iamp; zwilżalnymi flankami

andnbsp;

Cechy

andbull; Zintegrowane MOSFETy 7,8mΩ i 3,2mΩ

andbull; Obsługuje ciągły prąd wyjściowy 12A

andbull; Uruchamianie przy 4,5V bez zewnętrznego zasilania 5,0V

andbull; Napięcie odniesienia 0,6V ±1% w pełnym zakresie temperatur

andbull; Zakres napięcia wyjściowego od 0,6V do 5,5V

andbull; Obsługuje ceramiczne kondensatory wyjściowe

andbull; Tryb sterowania D-CAP3andtrade; dla szybkiej reakcji na zmiany obciążenia

andbull; Wybierany wymuszony tryb przewodzenia ciągłego (FCCM) dla małych tętnień napięcia wyjściowego lub tryb automatycznego pomijania Eco-mode dla wysokiej wydajności przy małym obciążeniu

andbull; Wybierana częstotliwość przełączania FSW 400kHz, 800kHz i 1,2MHz

andbull; Monotoniczny rozruch do wstępnie spolaryzowanych wyjść

andbull; Dwa regulowane ustawienia limitu prądu z ponownym uruchomieniem hiccup

andbull; Opcjonalne zewnętrzne zasilanie 5V dla zwiększonej wydajności

andbull; Regulowany miękki start z domyślnym czasem 1ms

andbull; Temperatura złącza roboczego od -40°C do 150°C

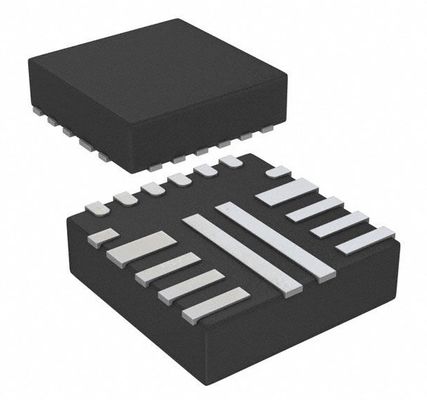

andbull; Mała obudowa HotRodandtrade; QFN 3,5 mm × 3,5 mm

andbull; Kompatybilny pin-to-pin z 8A TPS568215

andbull; Stwórz niestandardowy projekt za pomocą TPS56C215 z WEBENCHandreg; Power Designer

andnbsp;

Zastosowania

andbull; Serwery, przetwarzanie w chmurze, pamięć masowa

andbull; Telekomunikacja i sieci, point-of-load (POL)

andbull; IPC, automatyka przemysłowa, PLC, pomiary testowe

andbull; High-end DTV

andnbsp;

Opis

TPS56C215 to mały, monolityczny, synchroniczny konwerter obniżający 12A z adaptacyjnym trybem sterowania D-CAP3. Urządzenie integruje tranzystory MOSFET o niskim RDS(on), które umożliwiają wysoką wydajność i oferuje łatwość użytkowania z minimalną liczbą elementów zewnętrznych dla systemów zasilania wrażliwych na przestrzeń. Konkurencyjne cechy obejmują bardzo dokładne napięcie odniesienia, szybką reakcję na zmiany obciążenia, tryb automatycznego pomijania dla wydajności przy małym obciążeniu, regulowany limit prądu i brak wymogu zewnętrznej kompensacji. Wymuszony tryb przewodzenia ciągłego pomaga spełnić wymagania dotyczące ścisłej regulacji napięcia dla wydajnych procesorów DSP i FPGA. TPS56C215 jest dostępny w obudowie HotRod QFN z 18 pinami, o ulepszonych właściwościach termicznych i jest przeznaczony do pracy w temperaturze złącza od -40°C do 150°C.
