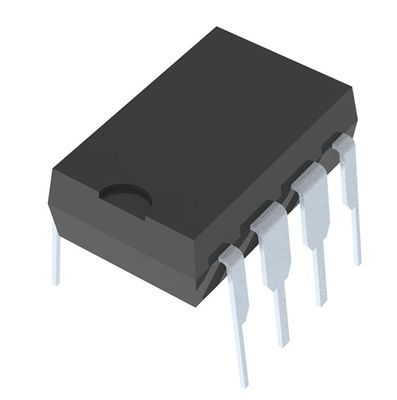

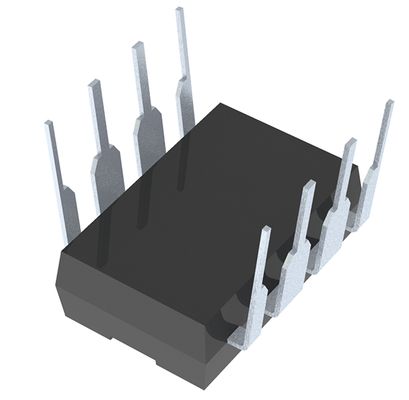

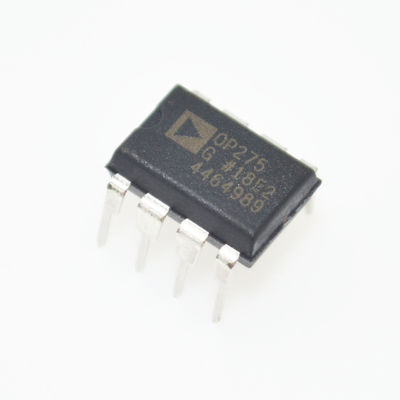

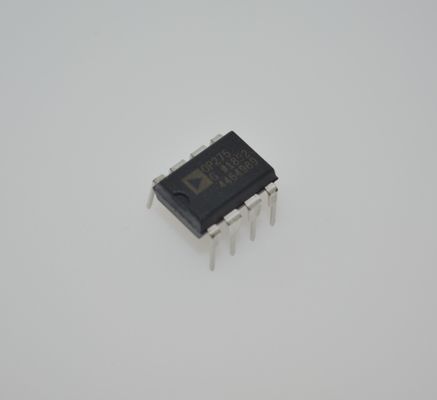

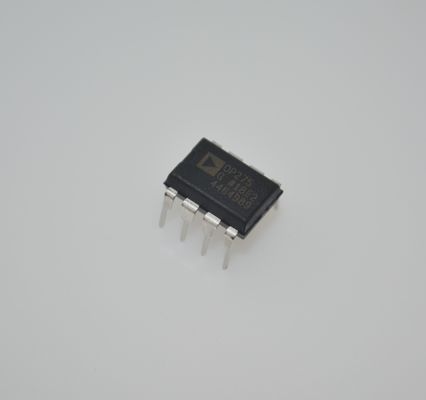

OP275GPZ Słynny wzmacniacz dźwiękowy z mieszanką bipolarną/JFET 5MHz Szerokość pasma 22V/μs Prędkość przesuwania Niska 6nV/√Hz Hałas Wysoka 10mA Prędkość ±4 do ±22V Zakres i pakiet DIP-8/SOIC-8

OP275GPZ Renomowany wzmacniacz operacyjny audio z mieszanką Bipolar/JFET, pasmo 5MHz, szybkość narastania 22V/andmicro;s, niski szum 6nV/andradic;Hz, wysoki prąd wyjściowy 10mA, zakres andplusmn;4 do andplusmn;22V i obudowa DIP-8/SOIC-8

andnbsp;

CECHY

Doskonałe charakterystyki dźwiękowe

Niski szum: 6 nV/Hz

Niskie zniekształcenia: 0,0006%

Wysoka szybkość narastania: 22 V/andmicro;s

Szerokie pasmo: 9 MHz

Niski prąd zasilania: 5 mA

Napięcie offsetu: 1 mV

Prąd offsetu: 2 nA

Stabilny przy wzmocnieniu jedności

Obudowa SOIC-8

Obudowa PDIP-8

andnbsp;

ZASTOSOWANIA

Wysoka wydajność

Audio Aktywne

Filtry Szybkie Wzmacniacze

Integratory

andnbsp;

OPIS

OP275 to pierwszy wzmacniacz, który posiada przedwzmacniacz Butler Amplifier. Ta nowa konstrukcja przedwzmacniacza łączy w sobie tranzystory bipolarne i JFET, aby uzyskać wzmacniacze o dokładności i niskim poziomie szumów tranzystorów bipolarnych oraz szybkości i jakości dźwięku tranzystorów JFET. Całkowite zniekształcenia harmoniczne plus szumy są równe tym z poprzednich wzmacniaczy audio, ale przy znacznie niższych prądach zasilania.

Bardzo niski róg 1/f poniżej 6 Hz utrzymuje płaską odpowiedź gęstości szumu. Niezależnie od tego, czy szum jest mierzony przy 30 Hz czy 1 kHz, wynosi on tylko 6 nVHz. Część JFET stopnia wejściowego zapewnia OP275 wysoką szybkość narastania, aby utrzymać niskie zniekształcenia, nawet gdy wymagane są duże wahania wyjściowe, a szybkość narastania 22 V/andmicro;s w OP275 jest najszybsza ze wszystkich standardowych wzmacniaczy audio. Co najważniejsze, ten niski poziom szumów i duża prędkość są osiągane przy zużyciu mniej niż 5 mA prądu zasilania, co jest niższe niż w przypadku jakiegokolwiek standardowego wzmacniacza audio.

Ulepszona wydajność prądu stałego jest również zapewniona dzięki znacznie zmniejszonym prądom polaryzacji i offsetu w porównaniu z konstrukcjami czysto bipolarnymi. Napięcie offsetu wejściowego jest gwarantowane na poziomie 1 mV i wynosi zazwyczaj mniej niż 200 andmicro;V. Pozwala to na stosowanie OP275 w wielu aplikacjach sprzężonych prądem stałym lub sumujących bez potrzeby specjalnych selekcji lub dodatkowego szumu dodatkowych obwodów regulacji offsetu.

Wyjście jest w stanie wysterować obciążenia 600  do 10 V rms, zachowując niskie zniekształcenia. THD + Szumy przy 3 V rms wynoszą niskie 0,0006%.

OP275 jest określony w rozszerzonym zakresie temperatur przemysłowych (andndash;40anddeg;C do +85anddeg;C). OP275 są dostępne zarówno w plastikowych obudowach DIP, jak i SOIC-8. Obudowy SOIC-8 są dostępne w rolkach po 2500 sztuk. Wiele wzmacniaczy audio nie jest oferowanych w obudowach do montażu powierzchniowego SOIC-8 z różnych powodów; jednak OP275 został zaprojektowany tak, aby oferował pełną wydajność w obudowach do montażu powierzchniowego.
