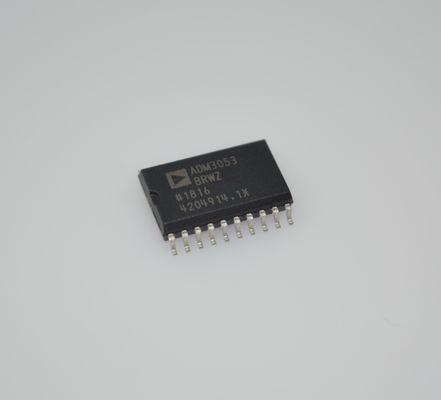

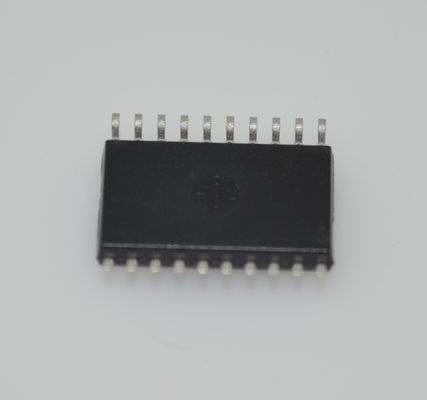

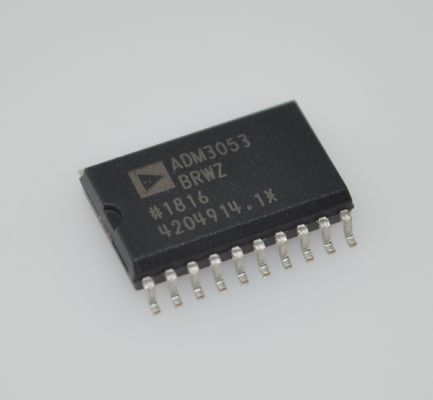

ADM3053BRWZ 5 kV rms Izolowany transceiver CAN z wbudowanym izolowanym DC-DC ISO 11898-2 1 Mb/s Wysoki CMTI SOIC-20 Obudowa dla sieci przemysłowych i sterowania silnikami

ADM3053BRWZ 5 kV rms, izolowany transceiver CAN z zintegrowanym, izolowanym DC-DC ISO 11898-2 1 Mb/s, wysoka CMTI, obudowa SOIC-20 dla sieci przemysłowych i sterowania silnikami

andnbsp;

CECHY

Izolowany transceiver CAN z izolacją sygnału i zasilania 2,5 kV rms

Zintegrowany, izolowany konwerter DC-to-DC isoPower

Działanie przy napięciu 5 V na VCC

Działanie przy napięciu 5 V lub 3,3 V na VIO

Zgodność ze standardem ISO 11898

Wysokie prędkości transmisji danych do 1 Mb/s

Niezasilane węzły nie zakłócają magistrali

Możliwość podłączenia 110 lub więcej węzłów na magistrali

Kontrola nachylenia dla zmniejszenia EMI

Zabezpieczenie przed przegrzaniem

Wysoka odporność na zakłócenia w trybie wspólnym: andgt;25 kV/andmu;s

Aprobaty bezpieczeństwa i regulacyjne

andnbsp; Uznanie UL

andnbsp; andnbsp; 2500 V rms przez 1 minutę zgodnie z UL 1577

andnbsp; Zgodność z CSA Component Acceptance Notice 5A

andnbsp; Certyfikat zgodności VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 Część 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V szczytowe

Przemysłowy zakres temperatur pracy (od -40anddeg;C do +85anddeg;C)

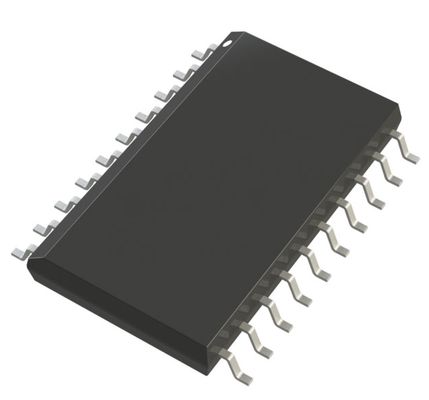

Dostępny w obudowie SOIC z szerokim korpusem, 20-pinowej

andnbsp;

ZASTOSOWANIA

Magistrale danych CAN

Przemysłowe sieci polowe

andnbsp;

OPIS

ADM3053 to izolowany transceiver warstwy fizycznej sieci CAN (controller area network) z zintegrowanym, izolowanym konwerterem DC-to-DC. ADM3053 jest zgodny ze standardem ISO 11898.

Urządzenie wykorzystuje technologię iCouplerandreg; firmy Analog Devices, Inc., aby połączyć 2-kanałowy izolator, transceiver CAN i konwerter DC-to-DC isoPowerandreg; firmy Analog Devices w jednej obudowie SOIC do montażu powierzchniowego. Wbudowany oscylator generuje parę przebiegów prostokątnych, które sterują wewnętrznym transformatorem w celu zapewnienia izolowanego zasilania. Urządzenie jest zasilane pojedynczym napięciem 5 V, co pozwala na uzyskanie w pełni izolowanego rozwiązania CAN.

ADM3053 tworzy w pełni izolowany interfejs między kontrolerem protokołu CAN a magistralą warstwy fizycznej. Jest w stanie pracować z prędkością transmisji danych do 1 Mb/s.

Urządzenie posiada funkcje ograniczania prądu i wyłączania termicznego w celu ochrony przed zwarciami na wyjściu. Układ jest w pełni wyspecyfikowany w przemysłowym zakresie temperatur i jest dostępny w 20-pinowej obudowie SOIC z szerokim korpusem.

ADM3053 zawiera technologię isoPower, która wykorzystuje elementy przełączające o wysokiej częstotliwości do przesyłania mocy przez transformator. Należy zachować szczególną ostrożność podczas projektowania płytki drukowanej (PCB), aby spełnić normy dotyczące emisji. Szczegółowe informacje na temat uwzględnień dotyczących układu płytki można znaleźć w nocie aplikacyjnej AN-0971, Zalecenia dotyczące kontroli emisji promieniowania z urządzeniami isoPower.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
