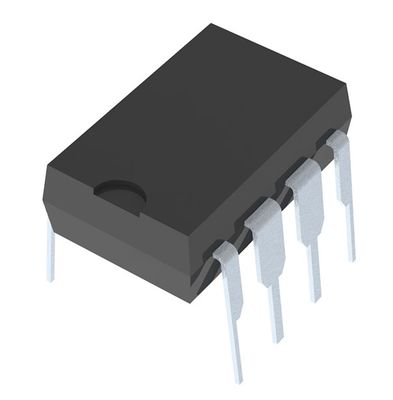

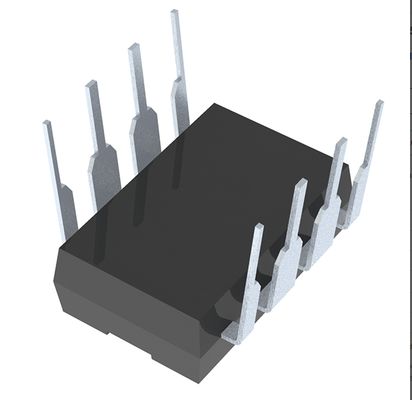

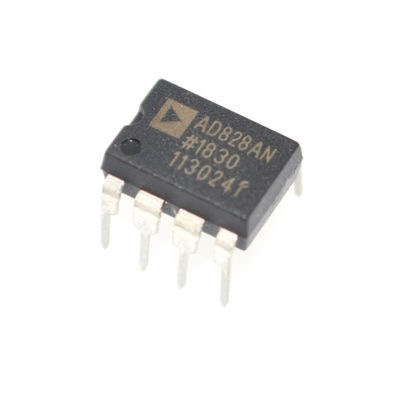

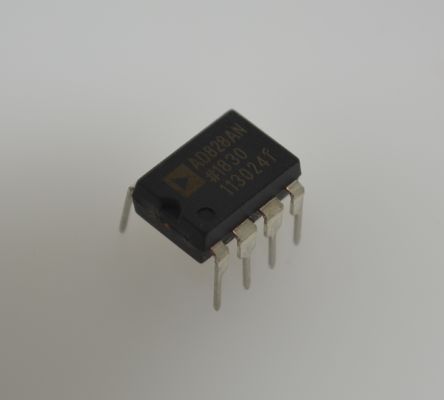

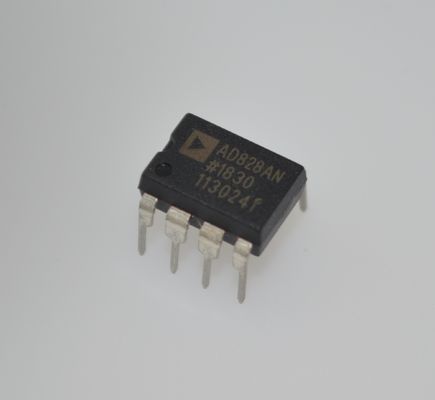

AD828ANZ Podwójny wzmacniacz wideo o niskim poziomie hałasu 50MHz 1200V/μs Prędkość przeciągania 0,02%/0,03° Zwiększenie różnicy/Fazę Wewnętrzne Zwiększenie Rezystory do szybkiego obrazowania CCD i systemów ultradźwiękowych

AD828ANZ Podwójny, niskoszumny wzmacniacz operacyjny wideo 50MHz, szybkość narastania 1200V/andmicro;s, błąd wzmocnienia/fazy 0,02%/0,03anddeg;, wewnętrzne rezystory ustawiania wzmocnienia dla szybkiego przetwarzania obrazu, przetwarzania CCD i systemów ultradźwiękowych

andnbsp;

CECHY

Doskonała wydajność wideo

andnbsp; Błąd wzmocnienia i fazy różnicowej wynoszący 0,01% i 0,05anddeg;

Duża prędkość

andnbsp; Pasmo 3 dB 130 MHz (G = +2)

andnbsp; Szybkość narastania 450 V/andmicro;s

andnbsp; Czas ustalania 80 ns do 0,01%

Niska moc

andnbsp; Maksymalny prąd zasilania 15 mA

Duża wydajność prądowa wyjściowa

andnbsp; Minimalny prąd wyjściowy 50 mA na wzmacniacz

andnbsp; Idealny do napędzania kabli zakończonych

Elastyczne zasilanie

andnbsp; Określony dla pracy +5 V, 5 V i 15 V

andnbsp; andplusmn;3,2 V Min. zakres wyjściowy do obciążenia 150 (VS = 5 V)

Doskonała wydajność DC

andnbsp; Napięcie wejściowe przesunięcia 2,0 mV

Dostępny w 8-pinowych obudowach SOIC i 8-pinowych plastikowych Mini-DIP

andnbsp;

Zastosowania

1: Profesjonalny sprzęt wideo i nadawczy

Przykłady: Sterowniki linii wideo, przełączniki routingu wideo, kanały kamer nadawczych, profesjonalne karty przechwytujące wideo.

Powód: Jego wyjątkowo niski błąd wzmocnienia różnicowego (0,02%) i błąd fazy różnicowej (0,03anddeg;) minimalizują zniekształcenia kolorów, zapewniając wysoką wierność sygnałów wideo, co jest krytycznym wskaźnikiem w profesjonalnym wideo.

2: Systemy obrazowania medycznego

Przykłady: Obwody odbiorcze front-end w medycznych systemach ultradźwiękowych, przenośne urządzenia ultradźwiękowe.

Powód: Wysoka przepustowość (50 MHz) i wysoka szybkość narastania (1200 V/andmicro;s) umożliwiają precyzyjne wzmacnianie i transmisję wysokoczęstotliwościowych sygnałów echa ultradźwiękowego, a jego niski poziom szumów pomaga poprawić stosunek sygnału do szumu i przejrzystość obrazu.

3: Systemy akwizycji danych dużej prędkości

Przykłady: Przetwarzanie sygnałów CCD (Charge-Coupled Device) w systemach obrazowania, wzmacniacze sterujące dla szybkich przetworników ADC (Analog-to-Digital Converters), front-endy oscyloskopów.

Powód: Może szybko reagować i wzmacniać słabe sygnały z czujników (takich jak CCD) i wiernie napędzać je do kolejnych przetworników ADC bez pogarszania integralności sygnału.

4: Systemy komunikacyjne i RF

Przykłady: Wzmacnianie częstotliwości pośredniej (IF), kondycjonowanie sygnału.

Powód: Jego wystarczająca przepustowość i szybkość narastania pozwalają na obsługę sygnałów RF w zakresie IF w celu wzmocnienia i buforowania.

andnbsp;

OPIS

AD828 to niedrogi, podwójny wzmacniacz operacyjny wideo zoptymalizowany do zastosowań wideo, które wymagają wzmocnienia +2 lub większego i dużej wydajności prądowej wyjściowej, takiej jak napędzanie kabli. Ze względu na niską moc i funkcjonalność z pojedynczym zasilaniem, a także doskonałe błędy wzmocnienia i fazy różnicowej, AD828 jest idealny do zastosowań wrażliwych na moc, takich jak kamery wideo i profesjonalny sprzęt wideo.

Dzięki specyfikacjom wideo, takim jak płaskość 0,1 dB do 40 MHz i niskie błędy wzmocnienia i fazy różnicowej wynoszące 0,01% i 0,05anddeg;, a także prąd wyjściowy 50 mA na wzmacniacz, AD828 jest doskonałym wyborem dla każdego zastosowania wideo. Pasmo wzmocnienia 130 MHz i szybkość narastania 450 V/andmicro;s sprawiają, że AD828 jest przydatny w wielu szybkich zastosowaniach, w tym w monitorach wideo, CATV, kopiarkach kolorowych, skanerach obrazu i faksach.

AD828 jest w pełni określony do pracy z pojedynczym zasilaniem 5 V oraz z podwójnymi zasilaczami od andplusmn;5 V do andplusmn;15 V. Ta elastyczność zasilania, w połączeniu z bardzo niskim prądem zasilania 15 mA i doskonałymi charakterystykami AC we wszystkich warunkach zasilania, sprawiają, że AD828 jest idealnym wyborem dla wielu wymagających, a jednocześnie wrażliwych na moc zastosowań.

AD828 to wzmacniacz operacyjny ze sprzężeniem napięciowym, który doskonale sprawdza się jako stopień wzmocnienia (wzmocnienia > +2) lub filtr aktywny w szybkich systemach i systemach wideo i osiąga czas ustalania 45 ns do 0,1%, z niskim napięciem wejściowym przesunięcia 2 mV max.

AD828 jest dostępny w niedrogich, małych 8-pinowych plastikowych obudowach mini-DIP i SOIC.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
