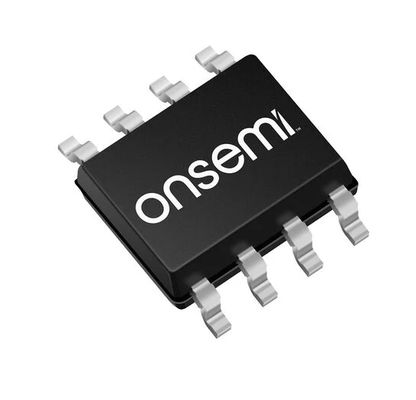

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Podwójny Komparator Niskiej Mocy Wyjście Open-Collector Szeroki Zakres Zasilania 2V-36V Ochrona ESD Standard Przemysłowy Ekonomiczny Niezawodne Działanie

andnbsp;

Cechy

andbull; Szeroki zakres zasilania: 2,0 Vdc do 36 Vdc

andbull; Zakres zasilania dzielonego: andplusmn;1,0 Vdc do andplusmn;18 Vdc

andbull; Bardzo niski pobór prądu niezależny od napięcia zasilania: 0,4 mA

andbull; Niski prąd polaryzacji wejściowej: 25 nA

andbull; Niski prąd przesunięcia wejściowego: 5,0 nA

andbull; Niskie napięcie przesunięcia wejściowego: 5,0 mV (maks.) LM293/393

andbull; Zakres trybu wspólnego wejścia do poziomu masy

andbull; Zakres napięcia wejściowego różnicowego równy napięciu zasilania

andbull; Napięcie wyjściowe kompatybilne z poziomami logicznymi DTL, ECL, TTL, MOS i CMOS

andbull; Zaciski ESD na wejściach zwiększają wytrzymałość urządzenia bez wpływu na wydajność

andbull; Prefiks NCV dla zastosowań motoryzacyjnych i innych wymagających unikalnych wymagań dotyczących zmian w miejscu i kontroli; Kwalifikacja AEC-Q100 i możliwość PPAP

andbull; Urządzenia te są wolne od Pb, halogenów/BFR i są zgodne z RoHS

andnbsp;

Zastosowania

1. Wykrywanie i konwersja poziomu

Dzięki strukturze wyjścia open-collector, może łatwo osiągnąć konwersję i izolację między różnymi poziomami napięcia, służąc jako most między systemami cyfrowymi i analogowymi.

Konkretne zastosowania: Wykrywanie progu sygnału analogowego dla mikrokontrolerów (Arduino, STM32), konwersja sygnałów analogowych na poziomy logiczne cyfrowe (TTL/CMOS), monitorowanie napięcia systemu (ochrona przed przepięciem/napięciem poniżej normy).

2. Wykrywanie progu sygnału czujnika

To jedno z jego podstawowych zastosowań. Może porównywać ciągłe sygnały z czujników z napięciem odniesienia i wyprowadzać sygnał cyfrowy w celu wyzwolenia kolejnych działań, gdy sygnał przekroczy lub spadnie poniżej progu.

Konkretne zastosowania: Czujniki fotoelektryczne, kontrola temperatury (termostaty), wykrywanie poziomu cieczy, czujniki dymu, przełączniki zbliżeniowe.

3. Generowanie fali prostokątnej i impulsowej

Konfigurując dodatnie sprzężenie zwrotne (tryb Schmitt trigger), może skutecznie konwertować wolno zmieniające się lub zakłócone sygnały analogowe na czyste, ostre impulsy cyfrowe, zapewniając odporność na jitter i szumy.

Konkretne zastosowania: Kształtowanie przebiegów, generowanie fal prostokątnych z fal sinusoidalnych, obwody eliminacji drgań styków, generowanie modulacji szerokości impulsu (PWM).

4. Komparator okienkowy

Używając obu komparatorów w LM393, można zbudować obwód komparatora okienkowego, aby określić, czy napięcie sygnału mieści się w dwóch wstępnie ustawionych limitach napięcia (okno) czy poza nimi.

Konkretne zastosowania: Monitorowanie napięcia akumulatora (sprawdzanie, czy napięcie mieści się w normalnym zakresie), monitorowanie zakresu bezpieczeństwa w kontroli procesów.

5. Urządzenia niskiej mocy i zasilane bateryjnie

LM393 działa w szerokim zakresie napięć (do 2V) i ma bardzo niski pobór prądu spoczynkowego, co czyni go idealnym dla przenośnych urządzeń wrażliwych na moc i znacznie wydłuża żywotność baterii.

Konkretne zastosowania: Piloty zdalnego sterowania, bezprzewodowe węzły czujników, instrumenty przenośne, urządzenia Internetu Rzeczy (IoT).

andnbsp;

Opis

Seria LM393 to podwójne, niezależne precyzyjne komparatory napięcia zdolne do pracy z pojedynczym lub dzielonym zasilaniem. Urządzenia te zostały zaprojektowane tak, aby umożliwić zakres trybu wspólnego do poziomu masy przy pracy z pojedynczym zasilaniem. Specyfikacje napięcia przesunięcia wejściowego tak niskie jak 2,0 mV sprawiają, że to urządzenie jest doskonałym wyborem dla wielu zastosowań w elektronice konsumenckiej, motoryzacyjnej i przemysłowej.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
