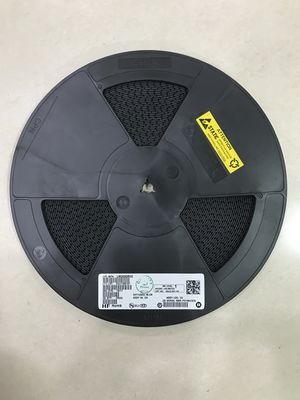

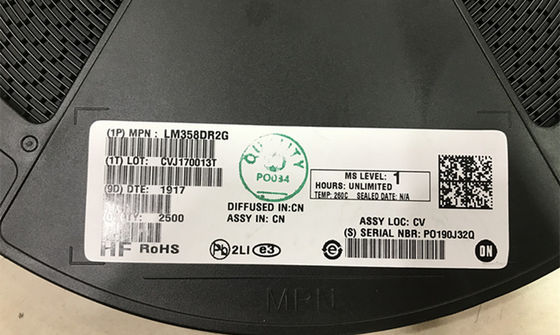

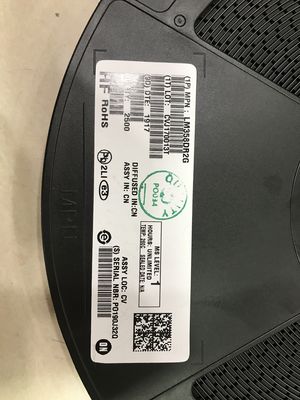

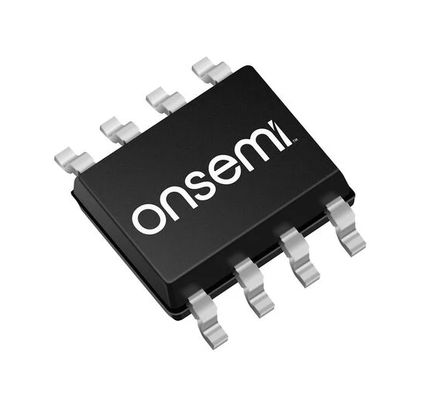

LM358DR2G Low-Power Dual Op-Amp with High Gain Wide Voltage Range (3V-32V) ESD Protection Industry Standard Rail-to-Rail Output Cost-Effective Stable Performance and High Reliability

LM358DR2G Niskonapięciowy podwójny wzmacniacz operacyjny o wysokim wzmocnieniu i szerokim zakresie napięcia (3V-32V) Ochrona ESD Standard przemysłowy Wyjście Rail-to-Rail Opłacalny Wydajność i wysoka niezawodność

andnbsp;

Cechy

andbull; Wyjścia zabezpieczone przed zwarciem

andbull; Prawdziwy stopień wejściowy różnicowy

andbull; Praca z pojedynczym zasilaniem: 3,0 V do 32 V

andbull; Niskie prądy polaryzacji wejściowej

andbull; Kompensacja wewnętrzna

andbull; Zakres trybu wspólnego rozciąga się do ujemnego zasilania

andbull; Praca z pojedynczym i dzielonym zasilaniem

andbull; Zaciski ESD na wejściach zwiększają wytrzymałość urządzenia bez wpływu na działanie

andbull; Prefiks NCV dla zastosowań motoryzacyjnych i innych wymagających unikalnych wymagań dotyczących zmian w miejscu i kontroli; Kwalifikacja AECandminus;Q100 i możliwość PPAP

andbull; Urządzenia te są wolne od Pbandminus;, wolne od halogenów/BFR i zgodne z RoHS

andnbsp;

Zastosowania

1. Kondycjonowanie sygnału z czujnika

Ze względu na wysoką impedancję wejściową i wystarczające wzmocnienie, LM358 jest bardzo odpowiedni do wzmacniania słabych sygnałów z czujników do poziomu użytecznego do odczytu przez mikrokontrolery (takie jak Arduino, STM32) ADC.

Konkretne zastosowania: Wzmacnianie sygnału dla termopar, czujników ciśnienia, fotodiod, czujników temperatury (np. termistory NTC).

2. Urządzenia niskonapięciowe/zasilane bateryjnie

Szeroki zakres napięcia roboczego LM358 (nawet 3V) i bardzo niskie zużycie prądu spoczynkowego sprawiają, że jest to idealny wybór dla urządzeń zasilanych bateryjnie, znacznie wydłużając żywotność baterii.

Konkretne zastosowania: Instrumenty przenośne, piloty zdalnego sterowania, czujniki dymu, węzły czujników bezprzewodowych.

3. Wzmacniacze i bufory DC

Jego zdolność do obsługi sygnałów DC i zdolność wyjścia do oscylowania do ujemnej szyny zasilania (uziemienia) sprawiają, że jest bardzo odpowiedni do stosowania jako wtórnik napięcia (bufor) lub stopień wzmocnienia DC w celu izolacji różnych części obwodu.

Konkretne zastosowania: Dopasowywanie impedancji, przesuwanie poziomu napięcia, buforowanie wejścia ADC.

4. Aktywne filtry i integratory

Chociaż jego przepustowość jest ograniczona i nie nadaje się do zastosowań o bardzo wysokiej częstotliwości, jest bardzo skuteczny w przetwarzaniu sygnałów w zakresie audio lub niskiej częstotliwości (takich jak filtrowanie częstotliwości linii zasilania 50/60 Hz).

Konkretne zastosowania: Przedwzmacniacze audio, filtry dolno-/górnoprzepustowe, filtry wycinające szumy linii zasilania.

5. Komparatory i detektory progowe

Chociaż wolniejszy niż dedykowane komparatory, LM358 jest w pełni zdolny do stosowania w aplikacjach, w których nie jest wymagana szybka reakcja, do wykrywania, czy napięcie przekracza ustawioną wartość.

Konkretne zastosowania: Wykrywanie przepięcia/niedonapięcia, komparatory okienkowe, przełączniki sterowane światłem, wykrywanie poziomu cieczy.

6. Zarządzanie energią

Szeroki zakres napięcia zasilania (do 32V) pozwala na bezpośrednie stosowanie w przemysłowych systemach 12V lub 24V do monitorowania napięcia zasilania lub prądu.

Konkretne zastosowania: Wzmacniacze błędów dla regulatorów liniowych, wzmacnianie pomiaru prądu, obwody monitorowania napięcia.

andnbsp;

Opis

Wykorzystując konstrukcje obwodów udoskonalone dla poczwórnych wzmacniaczy operacyjnych, te podwójne wzmacniacze operacyjne charakteryzują się niskim poborem mocy, zakresem napięcia wejściowego w trybie wspólnym rozciągającym się do masy/VEE oraz pracą z pojedynczym lub dzielonym zasilaniem. Seria LM358 jest odpowiednikiem jednejandminus;połowy LM324.

Wzmacniacze te mają kilka wyraźnych zalet w porównaniu ze standardowymi typami wzmacniaczy operacyjnych w aplikacjach z pojedynczym zasilaniem. Mogą pracować przy napięciach zasilania tak niskich jak 3,0 V lub tak wysokich jak 32 V, z prądami spoczynkowymi około jednejandminus;piątej tych związanych z MC1741 (w przeliczeniu na wzmacniacz). Zakres wejściowy w trybie wspólnym obejmuje ujemne zasilanie, eliminując w ten sposób konieczność stosowania zewnętrznych elementów polaryzujących w wielu zastosowaniach. Zakres napięcia wyjściowego obejmuje również ujemne napięcie zasilania.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
