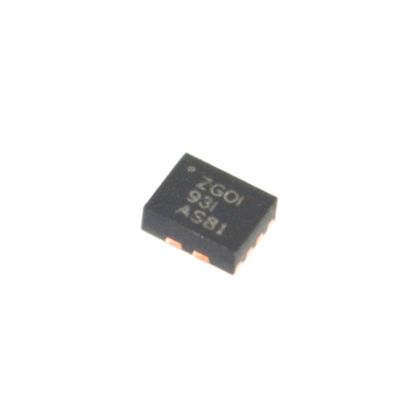

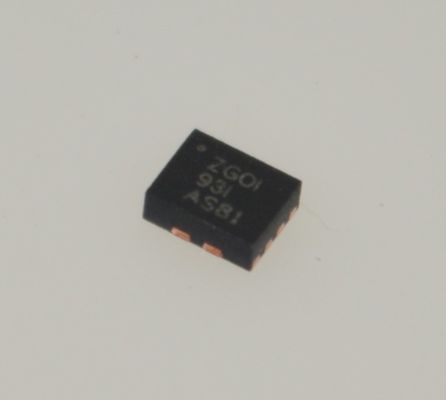

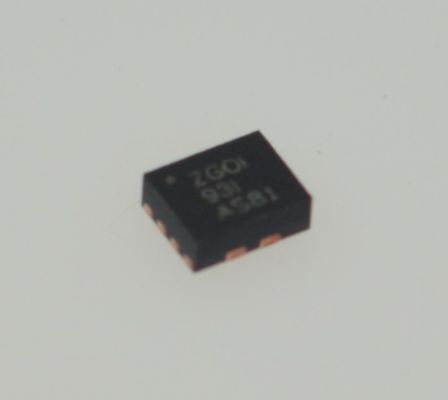

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR 2,5A Konwerter podwyższający 2,5V-12V Wejście 95% Sprawności Ultra-kompaktowy Niski poziom tętnień Programowalna Pełna Ochrona Szeroki zakres -40°C do 125°C

andnbsp;

Cechy

andbull; Zakres napięcia wejściowego: 2,7 V do 12 V

andbull; Zakres napięcia wyjściowego: 4,5 V do 12,6 V

andbull; Do 90% sprawności przy VIN = 3,3 V, VOUT = 9 V i IOUT = 2 A

andbull; Programowalne rezystorem ograniczenie prądu szczytowego do 10 A dla wysokiego prądu impulsowego

andbull; Regulowana częstotliwość przełączania: 200 kHz do 2,2 MHz

andbull; 4-ms wbudowany czas łagodnego startu

andbull; Tryb pracy PFM przy lekkim obciążeniu (TPS61089)

andbull; Wymuszony tryb pracy PWM przy lekkim obciążeniu (TPS610891)

andbull; Wewnętrzna ochrona nadnapięciowa wyjścia przy 13,2 V

andbull; Ochrona nadprądowa cykl po cyklu

andbull; Wyłączenie termiczne

andbull; Obudowa VQFN HotRodandtrade; 2,00 mm × 2,50 mm

andnbsp;

Zastosowania

andbull; Głośnik Bluetoothandtrade;

andbull; Power bank z szybkim ładowaniem

andbull; Przenośny terminal POS

andnbsp;

Opis

TPS61089x reprezentuje TPS61089 i TPS610891. TPS61089x to w pełni zintegrowany synchroniczny konwerter podwyższający z głównym przełącznikiem zasilania 19 mΩ i przełącznikiem prostownika 27 mΩ. Urządzenie zapewnia wysoką sprawność i małe rozmiary rozwiązania zasilania dla urządzeń przenośnych. TPS61089x charakteryzuje się szerokim zakresem napięcia wejściowego od 2,7 V do 12 V, aby obsługiwać aplikacje zasilane pojedynczymi lub dwukomórkowymi bateriami litowo-jonowymi/polimerowymi. TPS61089x ma zdolność ciągłego prądu przełączania 7 A i zapewnia napięcie wyjściowe do 12,6 V.

TPS61089x wykorzystuje adaptacyjną topologię kontroli prądu szczytowego o stałym czasie wyłączenia do regulacji napięcia wyjściowego. W warunkach umiarkowanego do dużego obciążenia, TPS61089x działa w trybie modulacji szerokości impulsu (PWM). W warunkach lekkiego obciążenia, TPS61089 działa w trybie modulacji częstotliwości impulsów (PFM), aby poprawić sprawność, podczas gdy TPS610891 nadal działa w trybie PWM, aby uniknąć problemów z aplikacją spowodowanych niską częstotliwością przełączania. Częstotliwość przełączania w trybie PWM jest regulowana od 200 kHz do 2,2 MHz. TPS61089x implementuje również wbudowaną funkcję łagodnego startu 4 ms i regulowaną funkcję ograniczenia prądu szczytowego przełącznika. Ponadto urządzenie zapewnia ochronę nadnapięciową wyjścia 13,2 V, ochronę nadprądową cykl po cyklu i ochronę przed przegrzaniem.

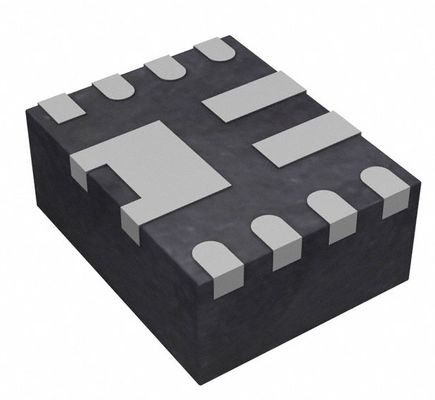

TPS61089x jest dostępny w niezwykle kompaktowej obudowie VQFN 2,0 mm × 2,5 mm z 11 pinami.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
