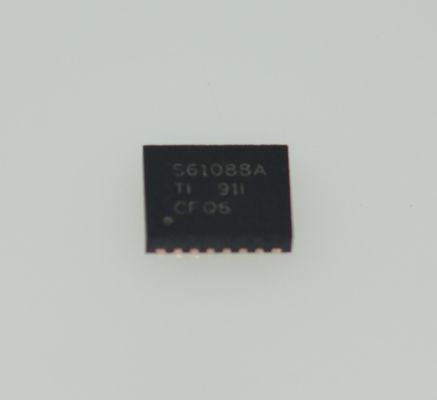

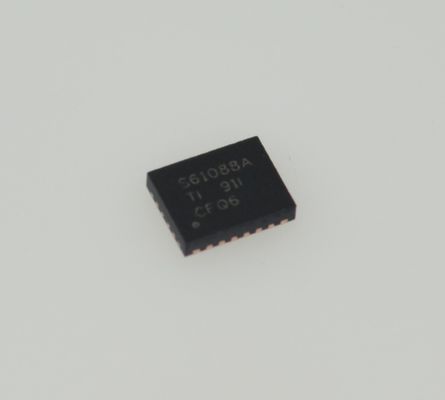

TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR 2A Wysokowydajny konwerter podwyższający z wejściem 2,5V-12V, 95% sprawności, ultramały QFN, niski poziom szumów, programowalne funkcje, zintegrowana ochrona i szerokie zastosowania

andnbsp;

Cechy

andbull; Zakres napięcia wejściowego od 2,7 V do 12 V

andbull; Zakres napięcia wyjściowego od 4,5 V do 12,6 V

andbull; Prąd przełączania 10 A

andbull; Sprawność do 91% przy VIN = 3,3 V, VOUT = 9 V i IOUT = 3 A

andbull; Wybór trybu między trybem PFM a wymuszonym trybem PWM przy małym obciążeniu

andbull; Prąd 1,0 µA do pinu VIN podczas wyłączenia

andbull; Programowalne rezystorem ograniczenie prądu szczytowego przełącznika

andbull; Regulowana częstotliwość przełączania: od 200 kHz do 2,2 MHz

andbull; Programowalny łagodny start

andbull; Ochrona nadnapięciowa wyjścia przy 13,2 V

andbull; Ochrona nadprądowa cykl po cyklu

andbull; Wyłączenie termiczne

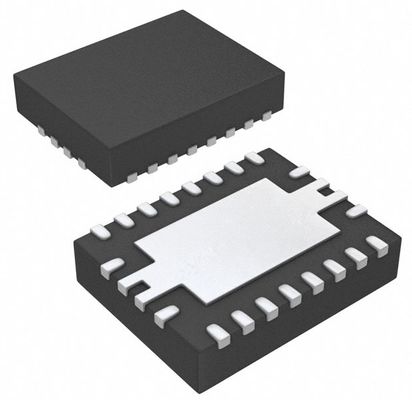

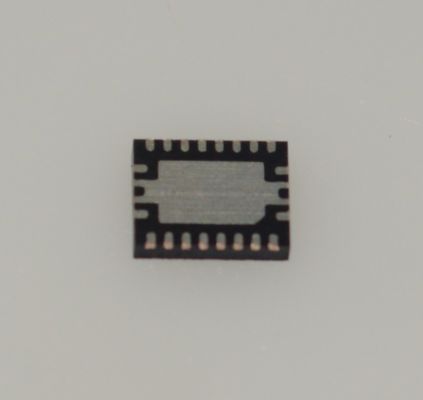

andbull; Obudowa VQFN 20-pinowa 4,50 mm × 3,50 mm

andnbsp;

Zastosowania

andbull; Przenośny terminal POS

andbull; Głośnik Bluetoothandtrade;

andbull; E-papieros

andbull; Interfejs Thunderbolt

andbull; Power bank z szybkim ładowaniem

andnbsp;

Opis

TPS61088 to wysokowydajny, w pełni zintegrowany synchroniczny konwerter podwyższający z przełącznikiem mocy 11 mΩ i przełącznikiem prostownika 13 mΩ, zapewniający wysoką sprawność i mały rozmiar w systemach przenośnych. TPS61088 ma szeroki zakres napięcia wejściowego od 2,7 V do 12 V, aby obsługiwać aplikacje z pojedynczymi lub dwoma ogniwami litowymi. Urządzenie ma zdolność przełączania prądu 10 A i jest w stanie zapewnić napięcie wyjściowe do 12,6 V.

TPS61088 wykorzystuje adaptacyjną topologię kontroli prądu szczytowego o stałym czasie wyłączenia do regulacji napięcia wyjściowego. W warunkach średniego i dużego obciążenia TPS61088 działa w trybie modulacji szerokości impulsu (PWM). W warunkach małego obciążenia urządzenie ma dwa tryby pracy wybierane przez pin MODE. Jednym z nich jest tryb modulacji częstotliwości impulsów (PFM) w celu poprawy sprawności, a drugim jest wymuszony tryb PWM, aby uniknąć problemów z aplikacją spowodowanych niską częstotliwością przełączania. Częstotliwość przełączania w trybie PWM jest regulowana w zakresie od 200 kHz do 2,2 MHz za pomocą rezystora zewnętrznego. TPS61088 implementuje również programowalną funkcję łagodnego startu i regulowaną funkcję ograniczenia prądu szczytowego przełączania. Ponadto urządzenie zapewnia ochronę nadnapięciową wyjścia 13,2 V, ochronę nadprądową cykl po cyklu i ochronę przed wyłączeniem termicznym.

TPS61088 jest dostępny w obudowie VQFN 20-pinowej 4,50 mm × 3,50 mm.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
