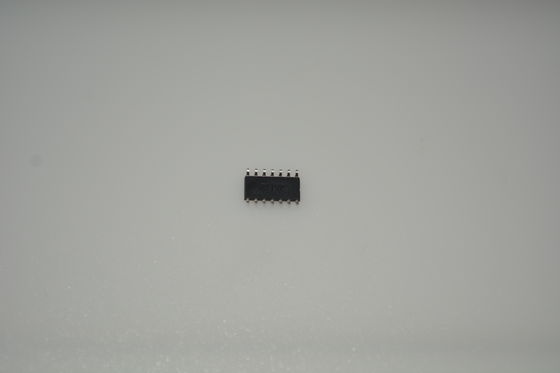

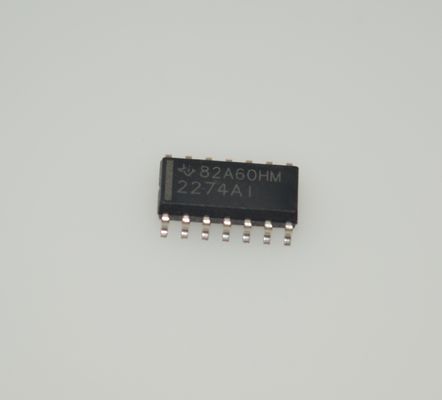

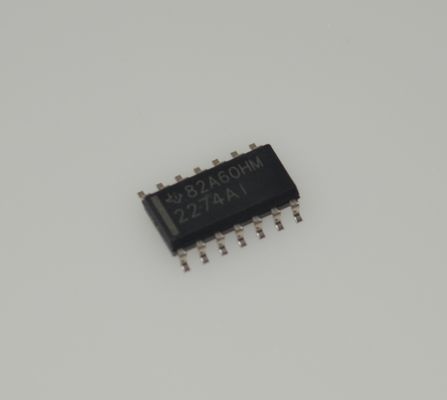

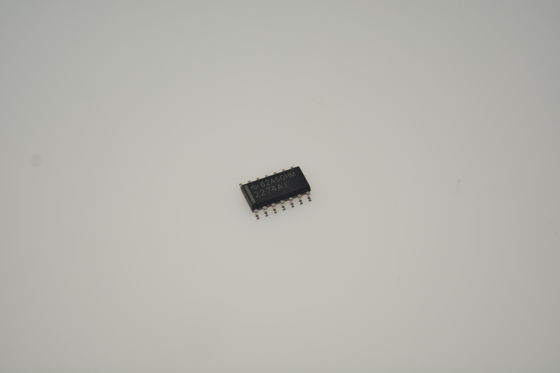

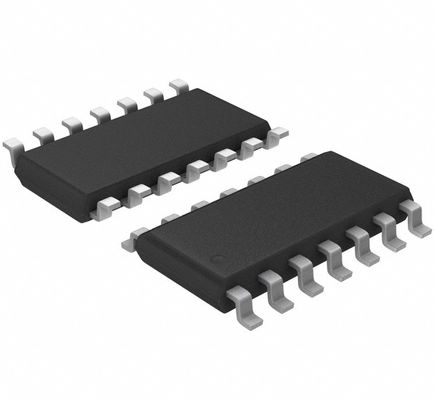

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR Poczwórny wzmacniacz operacyjny Rail-to-Rail z pasmem 2,2 MHz, szybkością narastania 3,6 V/µs, zasilaniem 3 V do 16 V, niskim poziomem szumów, niskim prądem polaryzacji wejściowej, wysokim prądem wyjściowym, obudową SOIC-14 i rozszerzonym zakresem temperatur

andnbsp;

Cechy

andbull; Zakres wyjściowy obejmuje obie szyny zasilania

andbull; Niski poziom szumów: typowo 9 nV/√Hz przy f = 1 kHz

andbull; Niski prąd polaryzacji wejściowej: typowo 1 pA

andbull; W pełni wyspecyfikowany zarówno dla zasilania pojedynczego, jak i dzielonego

andbull; Zakres napięcia wejściowego w trybie wspólnym obejmuje szynę ujemną

andbull; Wysoka szerokość pasma wzmocnienia: typowo 2,2 MHz

andbull; Wysoka szybkość narastania: typowo 3,6 V/µs

andbull; Niskie napięcie offsetu wejściowego: maksymalnie 950 µV przy TA = 25°C

andbull; Dołączony makromodel

andbull; Ulepszenia wydajności dla TLC272 i TLC274

andbull; Dostępny w wersji Q-Temp Automotive

andnbsp;

Zastosowania

andbull; Sprzęt AGD (lodówki, pralki)

andbull; Przenośne systemy monitorowania

andbull; Kontrola konfiguracji i obsługa drukowania

andbull; Interfejsy przetworników

andbull; Aplikacje zasilane bateryjnie

andnbsp;

Opis

TLC2272 i TLC2274 to podwójne i poczwórne wzmacniacze operacyjne firmy Texas Instruments. Oba urządzenia charakteryzują się wydajnością wyjściową rail-to-rail, co zwiększa zakres dynamiczny w aplikacjach z pojedynczym lub dzielonym zasilaniem. Rodzina TLC227x oferuje pasmo 2 MHz i szybkość narastania 3 V/µs dla szybszych aplikacji. Urządzenia te oferują porównywalną wydajność AC, jednocześnie mając lepszy poziom szumów, napięcie offsetu wejściowego i rozpraszanie mocy niż istniejące wzmacniacze operacyjne CMOS. TLC227x ma napięcie szumów 9 nV/√Hz, dwa razy niższe niż konkurencyjne rozwiązania.

Rodzina urządzeń TLC227x, charakteryzująca się wysoką impedancją wejściową i niskim poziomem szumów, doskonale nadaje się do kondycjonowania małych sygnałów dla źródeł o wysokiej impedancji, takich jak przetworniki piezoelektryczne. Ze względu na niskie poziomy rozpraszania mocy, urządzenia te dobrze sprawdzają się w przenośnych aplikacjach monitorowania i zdalnego wykrywania. Ponadto funkcja wyjścia rail-to-rail, z pojedynczym lub dzielonym zasilaniem, sprawia, że rodzina ta jest doskonałym wyborem podczas interfejsowania z przetwornikami analogowo-cyfrowymi (ADC). Do precyzyjnych zastosowań rodzina TLC227xA jest dostępna z maksymalnym napięciem offsetu wejściowego 950 µV. Rodzina ta jest w pełni scharakteryzowana przy 5 V i ±5 V.

TLC227x stanowią również doskonałe ulepszenia dla TLC27x w standardowych konstrukcjach. Oferują zwiększony zakres dynamiczny wyjścia, niższe napięcie szumów i niższe napięcie offsetu wejściowego. Ten ulepszony zestaw funkcji pozwala na ich wykorzystanie w szerszym zakresie zastosowań. W przypadku aplikacji wymagających wyższego prądu wyjściowego i szerszego zakresu napięcia wejściowego, zobacz urządzenia TLV2432 i TLV2442.

Jeśli projekt wymaga pojedynczych wzmacniaczy, zobacz rodzinę TLV2211, TLV2221 i TLV2231. Urządzenia te to pojedyncze wzmacniacze operacyjne rail-to-rail w obudowie SOT-23. Ich mały rozmiar i niskie zużycie energii sprawiają, że są idealne do urządzeń o dużej gęstości i zasilanych bateryjnie.
