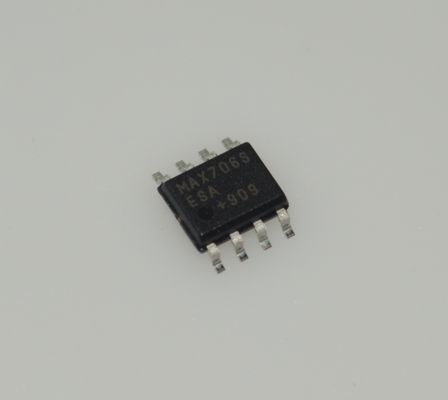

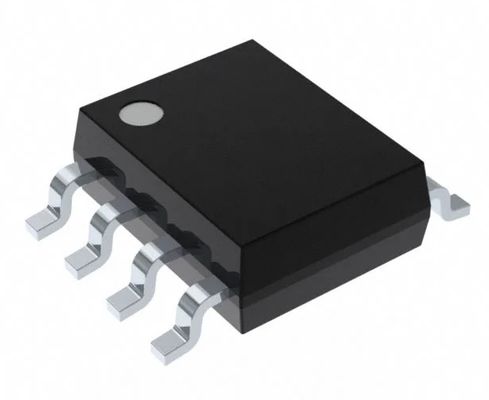

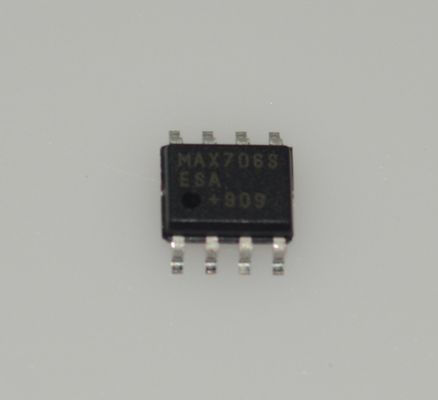

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+Tandnbsp;andmu;P Supervisor z ręcznym resetowaniem i 200ms pulsem inbsp;4.65V próg i niska 35V i prąd;3.3V/5V działanie i 40°C do +85°C i czujnik i porównanie awarii zasilania

inbsp;

Cechy

i mikro;MAX pakiet, małe 8-pin SO

Precyzyjne urządzenia monitorowania napięcia zasilania

inbsp; 2,63V (MAX706P/R, MAX706AP/AR i MAX708R)

inbsp; 2,93V (MAX706S, MAX706AS i MAX708S)

inbsp; 3,08V (MAX706T, MAX706AT i MAX708T)

Przesunięcie czasu 200 ms

Wprowadzenie ręcznego przywracania zgodnego z TTL/CMOS

100 i mikrokurent.

Funkcja wyłączenia WDI (MAX706AP/AR/AS/AT)

/Timer strażnika: /1,6 sekundy Timeout

Zresetowanie sygnału wyjściowego:

inbsp; Tylko aktywne (MAX706P, MAX706AP)

inbsp; tylko w przypadku aktywnego poziomu niskiego (MAX706R/S/T, MAX706AR/AS/AT)

inbsp; Aktywne wysokie i aktywne niskie (MAX708R/S/T)

Monitor napięcia w celu ostrzegania o awarii zasilania lub o niskiej mocy baterii oraz

8-kolistne opakowanie do mocowania powierzchniowego

Gwarantowane przywrócenie mocy do VCC = 1V

inbsp;

Wnioski

Urządzenia zasilane bateriami

Przenośne instrumenty

Komputery

Kontrolerzy

Inteligentne instrumenty

Monitorowanie energii krytycznej i mikro

inbsp;

Opis

Mikroprocesory MAX706P/R/S/T, MAX706AP/AR/AS/AT i MAX708R/S/T (i mikro;P) obwody kontrolne zmniejszają złożoność i liczbę komponentów wymaganych do monitorowania poziomów zasilania +3V w zakresie +3V do +5V oraz mikro;P systemy. Urządzenia te znacząco poprawiają niezawodność i dokładność systemu w porównaniu z oddzielnymi układami scalonymi lub pojedynczymi komponentami.

Obwody nadzoru MAX706P/R/S/T i MAX706AP/AR/AS/AT zapewniają następujące cztery funkcje:

1) Wyjście zresetowane w warunkach włączania, wyłączania i wyłączenia.

2) Niezależny wyjście monitoringu, który jest niski, jeśli wejście monitoringu nie zostało przełączone w ciągu 1,6 s.

3) Wykrywacz progu 1,25 V do ostrzegania o awarii zasilania, wykrywania niskiej baterii lub monitorowania źródła zasilania innego niż źródło zasilania głównego.

4) Wprowadzenie aktywne-niskie, ręczne.

Jedyna różnica między MAX706R/AR, MAX706S/AS i MAX706T/AT to poziomy napięcia praga resetowania, które wynoszą odpowiednio 2,63V, 2,93V i 3,08V. Wszystkie mają sygnały wyjściowe aktywne-niskie resetowanie.MAX706P/AP jest identyczny z MAX706R/AR, z wyjątkiem sygnału wyjściowego resetowanego o wysokiej aktywności.Funkcja zegara psa czuwającego dla MAX706AP/AR/AS/AT wyłącza się, gdy wejście WDI pozostawione jest otwarte lub podłączone do stanu wysokiej impedancji wyjścia trójstansowego o niskim przecieku.

MAX708R/S/T zapewnia te same funkcje co MAX706R/S/T i MAX706AR/AS/AT, z wyjątkiem tego, że nie posiadają zegara. Zamiast tego zapewniają zarówno wyjścia RESET, jak i RESET.urządzenia z R, S i T mają pragi resetowania odpowiednio 2,63 V, 2,93 V i 3,08 V.

Urządzenia te są dostępne w opakowaniach 8-pin SO, DIP i micro-MAX oraz są w pełni określone w zakresie temperatury pracy.

inbsp;

Informacje

inbsp;

Rysunek
