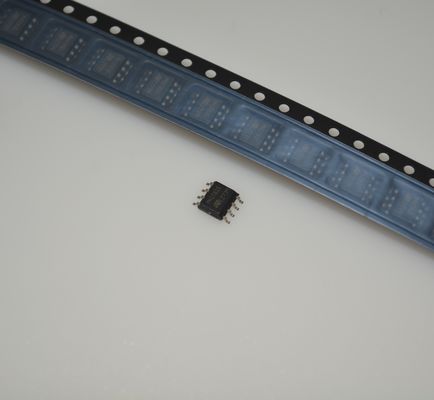

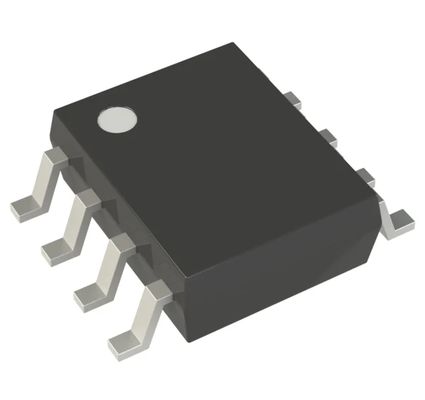

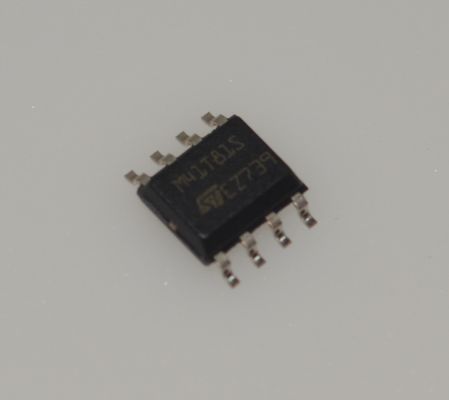

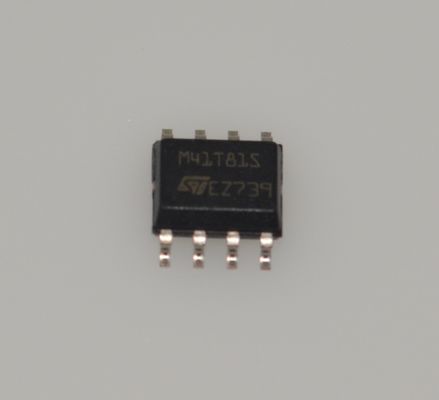

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serial Landsup2;C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40anddeg;C to +85anddeg;C 8-DIP Package Integrated Oscillator andamp;Wynik fali kwadratowej

inbsp;

Cechy

■ Liczące dziesiątki/setki sekund, sekund, minut, godzin, dni, dat, miesięcy, lat i wieków

■ Oscylator krystaliczny o częstotliwości 32 kHz z zintegrowaną pojemnością obciążenia (12,5 pf), zapewniający wyjątkową stabilność oscylatora i działanie z wysokim oporem krystalicznym)

■ wykrywanie zatrzymania oscylatora (funkcjonowanie zegara monitora)

■ Interfejs seryjny obsługuje autobus I2C (protokół 400 kHz)

■ Ultra-niskie prądy zasilania akumulatorów o wartości 0,6 i mikro;A (typ)

■ napięcie robocze zegarowe od 2,0 do 5,5 V

■ Automatyczne układy przełączania i wyłączania (stałe układy odniesienia) zapewniające pełną pracę w zastosowaniach 3,0 V)

■ VCC = 2,7 do 5,5 V

■ 2,5-woltowy napięcie; napięcie VPFD; 2,7 V

■ Oznaczenie czasu wyłączenia (HT bit), które umożliwia określenie upływu czasu w rezerwie baterii

■ Wskaźnik niskiej mocy akumulatora

■ programowalna funkcja alarmu i przerywania (ważna nawet w trybie zapasowym baterii)

■ Dokładny programowalny zegarek (od 62,5 ms do 128 s)

■ Kwalifikacja zegara za pomocą oprogramowania (w celu zrekompensowania odchylenia kryształowego z powodu temperatury)

■ temperatury roboczej od 40 do 85°C

■ Opcje pakietu obejmują 8-liodowy SOIC lub 18-liodowy wbudowany kryształ SOIC

inbsp;

Wnioski

1Automatyka przemysłowa i systemy sterowania

*Przykłady użycia:Programowalne sterowniki logiczne (PLC), PC przemysłowe (IPC), rozproszone systemy sterowania (DCS), rejestratory danych czujników.
*Dlaczego:Jego rozszerzony zakres temperatur (-40°C do +85°C) i otworu8-DIPZapewniając dokładne oznaczanie czasu zdarzenia i rejestrowanie.

2Telekomunikacje i infrastruktura sieciowa
*Przykłady użycia:Routery, przełączniki, sterowniki stacji bazowej, magazyn sieciowy (NAS).
*Dlaczego:To urządzenie wymaga precyzyjnego pomiaru czasu do synchronizacji dzienników, zarządzania ruchem sieciowym i śledzenia błędów.Interfejs Iandup2;Cumożliwia łatwe podłączenie do procesora głównego, orazprzełączenie bateriiFunkcjonalność gwarantuje utrzymanie czasu w czasie utraty mocy głównego.

3Elektronika użytkowa i inteligentne urządzenia
*Przykłady użycia:Zaawansowane inteligentne liczniki, falowniki słoneczne, urządzenia wysokiej klasy (np. pieca, pralki), terminale w punktach sprzedaży (POS).
*Dlaczego:W sprawiebardzo niskie zużycie mocy (400nA)Na przykład w inteligentnym liczniku akumulator zapasowy może utrzymywać czas pomiaru podczas głównego awarii zasilania dzięki minimalnemu pobraniu energii przez RTCand#39;,zapewnienie rejestracji czasu zdarzeń krytycznych.

4. Sprzęt do rejestrowania danych i pomiarów
*Przykłady użycia:Stacje monitorowania środowiska, rejestratory danych pojazdów, instrumenty naukowe.
*Dlaczego:Istotne jest zapewnienie dokładnego znaku czasu dla każdego punktu danych.przełączenie bateriiFunkcja zapewnia, że czas nie jest nigdy tracony podczas przerw zasilania, a zintegrowany oscylator upraszcza konstrukcję.

inbsp;

Opis

M41T81S to niskoenergetyczny seryjny zegar czasu rzeczywistego (RTC) z wbudowanym oscylatorem o częstotliwości 32,768 kHz (sterowany zewnętrznym kryształem).Osiem bajtów SRAM jest używanych do funkcji zegara/kalendarza i jest skonfigurowanych w formacie dziesiętnym z kodem binarnym (BCD)Dodatkowe 12 bajtów pamięci SRAM zapewniają status/kontrola funkcji alarmowych, czujnika i fali kwadratowej. Adresy i dane są przekazywane seryjnie za pośrednictwem dwustronnego interfejsu I2C.Wbudowany rejestr adresów jest automatycznie zwiększany po każdym bajtzie danych WRITE lub READ.

M41T81S posiada wbudowany obwód czujnika zasilania, który wykrywa awarie zasilania i automatycznie przełącza się na zasilanie baterii, gdy występuje awaria zasilania.Energia potrzebna do utrzymania pracy zegara może być dostarczana przez małe przyciski litowe, gdy wystąpi awaria zasilaniaFunkcje dostępne dla użytkownika obejmują niestabilny zegar/kalendarz czasu dziennego, przerwy alarmowe, zegarkę i programowalny wyjście fal kwadratowych.Osiem adresów zegara zawierają wiek, rok, miesiąc, data, dzień, godzina, minuta, sekunda i dziesiątki/setki sekundy w formacie 24-godzinnego BCD. Poprawki dla 28, 29 (rok przestępny - ważny do roku 2100),30 i 31 dni miesiąca są tworzone automatycznie.

M41T81S jest dostarczany w 8-pin SOIC lub 18-pin 300 mil SOIC pakiet, który zawiera osadzony 32 KHz kryształ.

18-pin, wbudowany kryształowy SOIC wymaga tylko dostarczanej przez użytkownika baterii, aby zapewnić działanie bez zmienności.

inbsp;

Informacje

inbsp;

Rysunek

Nasza przewaga:Telefony, PDA i notebooky

• Wysokiej jakości produkty --- nasze oferty są 100% nowe i oryginalne, ROHS
• Konkurencyjna cena --- dobre kanały zakupów o dobrej cenie.
• Profesjonalna obsługa --- ścisłe testowanie jakości przed wysyłką i doskonała obsługa posprzedażna po zakupie.
• Odpowiednie zapasy --- Z wsparciem naszego silnego zespołu zakupów,
• Szybka dostawa --- wysyłamy towary w ciągu 1-3 dni roboczych po potwierdzeniu płatności.

inbsp;

Zapewnij się, że spełniasz wszystkie wymagania.Nie, nie.


Wykaz produktów
Zapewniamy serię komponentów elektronicznych, pełną gamę półprzewodników, aktywnych i pasywnych komponentów.


Oferty obejmują:
Obwód zintegrowany, układy IC pamięci, diody, tranzystory, kondensatory, rezystory, warystory, bezpieczniki, trimer i potencjometr, transformatory, baterie, kable, przekaźniki, przełączniki, złącza, blok końcowy,Kryształowy i amper; oscylator, induktor, czujnik, transformator, sterownik IGBT, LED,LCD, konwerter, PCB (Broda obwodu drukowanego),PCBA (zespół PCB)

Silna marka:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK itp.
