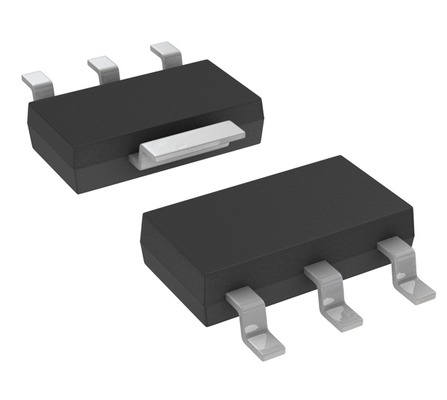

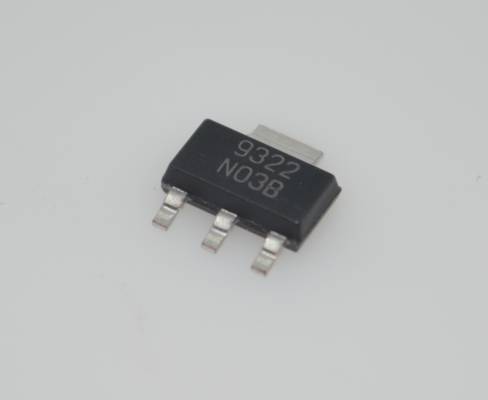

LM1117IMPX-ADJ/NOPB Regulowany 1,25-13,8V 800mA LDO Regulator z 1,2V Dropout 1% Dokładność prądu/ochrona termiczna Stabilny z ceramicznymi pokrywkami SOT-223 Pakiet -40°C do +125°C Zakres

LM1117IMPX-ADJ/NOPB Regulowany 1.25-13.8V 800mA LDO z 1.2V Dropout 1% Dokładności Ochrona Prądowa/Termiczna Stabilny z Ceramicznymi Kondensatorami Obudowa SOT-223 Zakres -40°C do +125°C

andnbsp;

Cechy

andbull; Dla nowszej, bezpośredniej alternatywy, zobacz TLV1117

andbull; Dla bezpośrednich zamienników w konfiguracji obudowy SOT-223 z ustalonym wyjściem i ulepszoną funkcjonalnością, zobacz TLV761

andbull; Dostępne w wersjach 1.8 V, 2.5 V, 3.3 V, 5 V i regulowanych

andbull; Oszczędność miejsca dzięki obudowom SOT-223 i WSON

andbull; Ograniczenie prądu i ochrona termiczna

andbull; Prąd wyjściowy: 800 mA

andbull; Regulacja liniowa: 0.2% (maksymalna)

andbull; Regulacja obciążenia: 0.4% (maksymalna)

andbull; Zakres temperatur:

andndash; LM1117: 0°C do +125°C

andndash; LM1117I: andndash;40°C do +125°C

andnbsp;

Zastosowania

andbull; Moduły stopnia mocy napędu AC

andbull; Zasilacze sieci handlowych i serwerów

andbull; Przemysłowe AC/DC

andbull; Skanery ultradźwiękowe

andbull; Moduły sterowania napędem serwo

andnbsp;

Opis

LM1117 to regulator napięcia o niskim spadku napięcia z dropoutem 1.2 V przy prądzie obciążenia 800 mA.

LM1117 jest dostępny w wersji regulowanej, która może ustawić napięcie wyjściowe od 1.25 V do 13.8 V za pomocą tylko dwóch zewnętrznych rezystorów. Dodatkowo, urządzenie jest dostępne w pięciu stałych napięciach: 1.8 V, 2.5 V, 3.3 V i 5 V.

LM1117 oferuje ograniczenie prądu i wyłączenie termiczne. Układ zawiera odniesienie pasma zenera, aby zapewnić dokładność napięcia wyjściowego do andplusmn;1%.

Minimalny kondensator tantalowy 10-andmicro;F jest wymagany na wyjściu, aby poprawić odpowiedź przejściową i stabilność.

andnbsp;

INFORMACJE

andnbsp;

Rysunek

Nasza przewaga:telefony, PDA, komputery przenośne

• Produkty wysokiej jakości --- nasze oferty są w 100% nowe i oryginalne, ROHS
• Konkurencyjna cena --- dobre kanały zakupów w dobrej cenie.
• Profesjonalna obsługa --- ścisłe testy jakości przed wysyłką i doskonała obsługa posprzedażna po zakupie.
• Odpowiedni zapas --- Z wsparciem naszego silnego zespołu zakupowego,
• Szybka dostawa --- wysyłamy towar w ciągu 1-3 dni roboczych po potwierdzeniu płatności.

andnbsp;

upewnij się, że spełnisz swoje potrzeby w zakresie wszystkich rodzajów komponentów.^_^


Lista produktów
Dostarczamy serię komponentów elektronicznych, pełną gamę półprzewodników, komponentów aktywnych i pasywnych. Możemy pomóc Ci uzyskać wszystko dla BOM PCB, jednym słowem, możesz uzyskać tutaj kompleksowe rozwiązanie,


Oferty obejmują:
Układ scalony, Układy scalone pamięci, Dioda, Tranzystor, Kondensator, Rezystor, Waristor, Bezpiecznik, Trymer i potencjometr, Transformator, Bateria, Kabel, Przekaźnik, Przełącznik, Złącze, Listwa zaciskowa, Kryształ i oscylator, Induktor, Czujnik, Transformator, Sterownik IGBT, LED, LCD, Konwerter, PCB (płytka drukowana), PCBA (montaż PCB)

Silne marki:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK itp.
