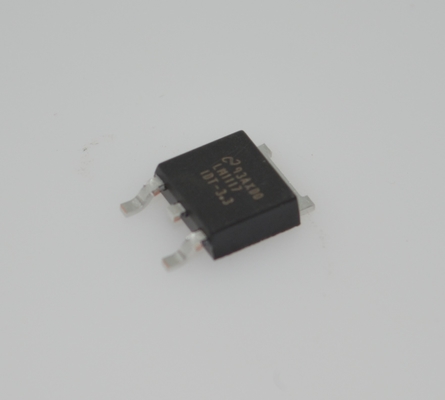

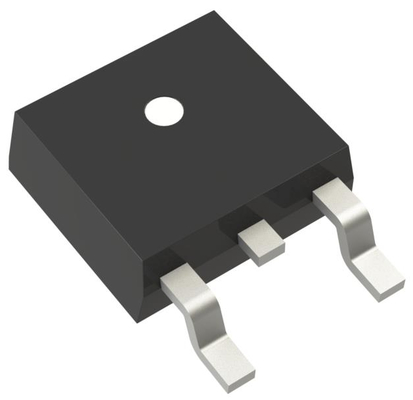

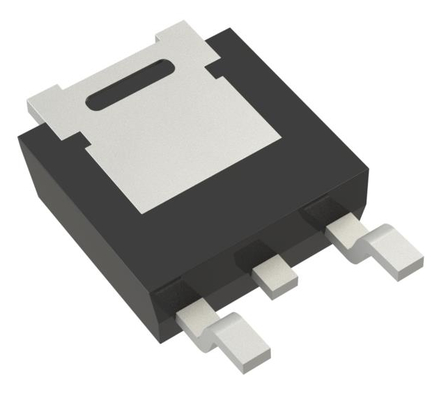

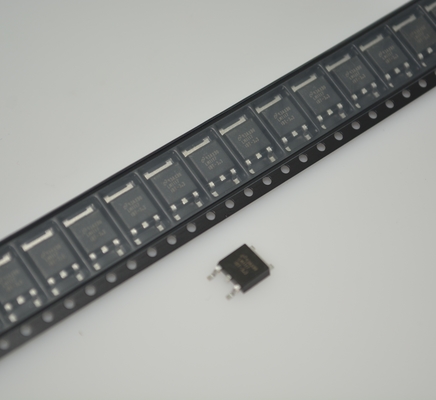

LM1117IDTX-3.3/NOPB 3,3V 800mA regulator LDO z 1V spadku napięcia, 0,4% dokładności, zabezpieczenie prądowe/termiczne, stabilny z kondensatorami ceramicznymi, obudowa SOT-223, zakres temperatur od -40°C do +125°C

LM1117IDTX-3.3/NOPB 3,3V 800mA Regulator LDO z 1V spadku napięcia, 0,4% dokładności, zabezpieczenie prądowe/termiczne, stabilny z ceramicznymi kondensatorami, obudowa SOT-223, zakres temperatur od -40°C do +125°C

Cechy

• W celu uzyskania nowszej, zamiennej opcji, zobacz TLV1117

• W celu uzyskania zamienników w konfiguracji obudowy SOT-223 z wyjściem stałym i ulepszoną funkcjonalnością, zobacz TLV761

• Dostępne wersje 1,8 V, 2,5 V, 3,3 V, 5 V i regulowane

• Oszczędność miejsca dzięki obudowom SOT-223 i WSON

• Ograniczenie prądu i ochrona termiczna

• Prąd wyjściowy: 800 mA

• Regulacja liniowa: 0,2% (maksymalna)

• Regulacja obciążenia: 0,4% (maksymalna)

• Zakres temperatur:

  – LM1117: od 0°C do +125°C

  – LM1117I: od –40°C do +125°C

Zastosowania

• Moduły stopnia mocy napędu AC

• Zasilacze sieciowe i serwerowe

• Przemysłowe AC/DC

• Skanery ultradźwiękowe

• Moduły sterowania napędem serwo

Opis

LM1117 to regulator napięcia o niskim spadku napięcia z spadkiem 1,2 V przy prądzie obciążenia 800 mA.

LM1117 jest dostępny w wersji regulowanej, która może ustawić napięcie wyjściowe od 1,25 V do 13,8 V za pomocą tylko dwóch zewnętrznych rezystorów. Ponadto urządzenie jest dostępne w pięciu stałych napięciach: 1,8 V, 2,5 V, 3,3 V i 5 V.

LM1117 oferuje ograniczenie prądu i wyłączenie termiczne. Układ zawiera odniesienie do pasma wzorcowego przycięte diodą Zenera, aby zapewnić dokładność napięcia wyjściowego do ±1%.

Na wyjściu wymagany jest minimalny kondensator tantalowy 10 µF, aby poprawić odpowiedź przejściową i stabilność.
