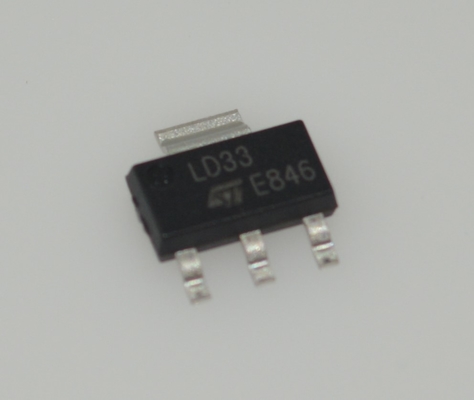

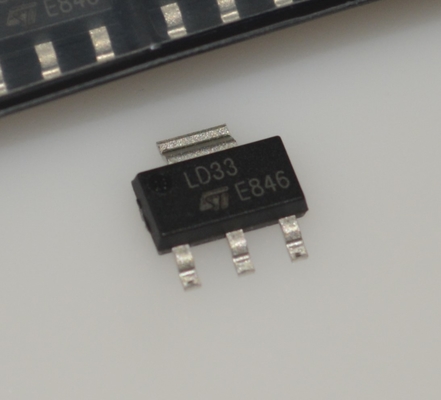

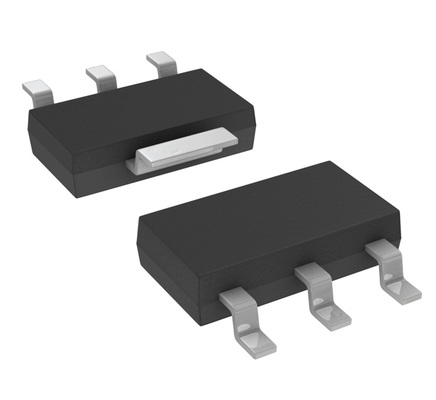

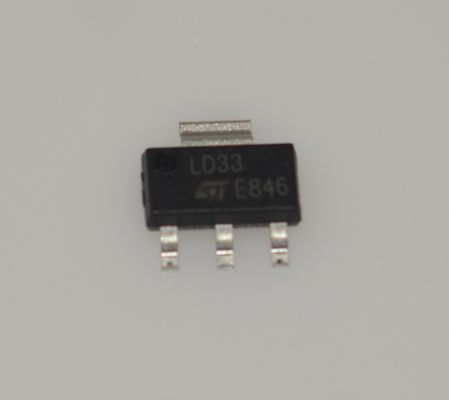

LD1117S33CTR 3.3V LDO Regulator napięcia z wyjściem 1A Niskie napięcie wyłączające Wysoka dokładność nadprądu i ochrona termiczna Stabilny z kondensatorami ceramicznymi SOT-223 Pakiet

LD1117S33CTR 3.3V Regulator napięcia LDO z wyjściem 1A Niskie napięcie nasycenia Wysoka dokładność Zabezpieczenie nadprądowe i termiczne Stabilny z kondensatorami ceramicznymi Obudowa SOT-223

andnbsp;

Cechy

andbull; Niskie napięcie nasycenia (1 V typ.)

andbull; Prąd wyjściowy do 800 mA SO-8

andbull; Stałe napięcie wyjściowe: 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V

andbull; Dostępność wersji regulowanej (VREF = 1,25 V)

andbull; Wewnętrzne ograniczenie prądowe i termiczne

andbull; Dostępne w andplusmn; 1 % (przy 25 anddeg;C) i 2 % w pełnym zakresie temperatur

andbull; Tłumienie napięcia zasilania: 75 dB (typ.)

andnbsp;

Zastosowania

1. Elektronika użytkowa

Urządzenia Smart Home: Takie jak inteligentne wtyczki Wi-Fi, czujniki, piloty itp., używane do zasilania głównego MCU i modułów czujników.

Urządzenia przenośne: Takie jak odtwarzacze MP3, cyfrowe ramki do zdjęć, wentylatory ręczne itp., do konwersji i regulacji napięcia dla obwodów odbiorczych.

Urządzenia peryferyjne komputerów: Takie jak zasilanie pomocnicze na płytach głównych, koncentratory USB, karty wewnętrzne.

2. Sprzęt komunikacyjny i sieciowy

Moduły sieciowe: Zapewnianie zasilania dla starszych kontrolerów Ethernet i modułów Wi-Fi (które często wymagają zasilania 3,3 V).

Routery/Przełączniki: Zapewnianie zasilania pomocniczego dla niektórych układów na płycie.

Moduły optyczne: Używane również w niektórych tradycyjnych transceiverach optycznych.

3. Sterowanie przemysłowe i automatyka

Płyty sterowania przemysłowego: Zapewnianie zasilania 3,3 V dla obwodów logicznych, MCU, wzmacniaczy operacyjnych itp. w PLC i sterownikach przemysłowych.

Interfejsy czujników: Wiele czujników (temperatury, ciśnienia, wilgotności) działa przy napięciu 3,3 V, co sprawia, że LD1117 jest idealnym źródłem zasilania.

Sprzęt pomiarowy i testowy: Zasilanie obwodów analogowych i cyfrowych w kartach i instrumentach do akwizycji danych.

4. Elektronika motoryzacyjnaSystemy informacyjno-rozrywkowe w pojeździe: Zasilanie komponentów o niskiej mocy w urządzeniach takich jak radia, systemy nawigacyjne.

Moduły sterowania nadwoziem: Takie jak sterowniki szyb, sterowniki wycieraczek i inne jednostki ECU wymagające stabilnego zasilania 3,3 V.

5. Systemy wbudowane i projekty

Osłony Arduino: Powszechnie używane na osłonach do konwersji wyższego napięcia (np. 5 V lub 9 V) na 3,3 V w celu zasilania czujników lub urządzeń 3,3 V.

Płytki rozwojowe Raspberry Pi/STM32: Używane w niestandardowych płytkach rozszerzeń lub projektach w celu zapewnienia szyny zasilania 3,3 V dla zewnętrznych komponentów.

Elektroniczne projekty DIY: Używane w prawie każdym projekcie hobbystycznym lub profesjonalnym, który wymaga obniżenia napięcia z wejść takich jak 5V/6V/9V do 3,3V.

andnbsp;

Opis

LD1117 to regulator niskiego napięcia, który może zapewnić prąd wyjściowy do 800 mA, dostępny nawet w wersji regulowanej (VREF = 1,25 V). Jeśli chodzi o wersje stałe, oferowane są następujące napięcia wyjściowe: 1,2 V, 1,8 V, 2,5 V, 3,3 V i 5,0 V. Urządzenie jest dostarczane w obudowach: SOT-223, DPAK, SO-8 i TO-220. Obudowy do montażu powierzchniowego SOT 223 i DPAK optymalizują charakterystyki termiczne, oferując nawet znaczny efekt oszczędności miejsca. Wysoka wydajność jest zapewniona przez tranzystor przelotowy NPN. W rzeczywistości w tym przypadku, w przeciwieństwie do PNP, prąd spoczynkowy przepływa głównie do obciążenia. Do stabilności potrzebny jest tylko bardzo powszechny minimalny kondensator 10 andmicro;F.

Przycinanie na chipie pozwala regulatorowi osiągnąć bardzo ścisłą tolerancję napięcia wyjściowego, w granicach andplusmn; 1 % przy 25 anddeg;C. Regulowany LD1117 jest pin-to-pin kompatybilny z innymi standardami. Regulowane regulatory napięcia zachowują lepsze parametry pod względem spadku i tolerancji.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
