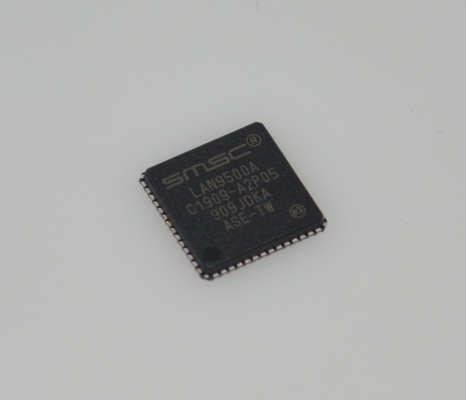

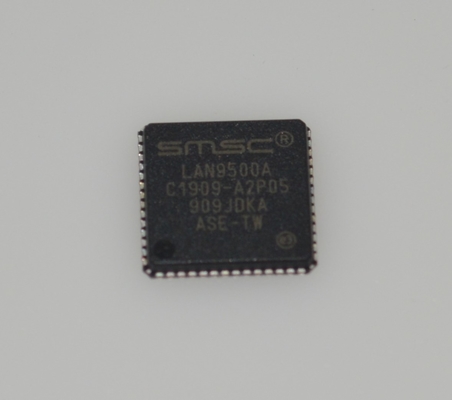

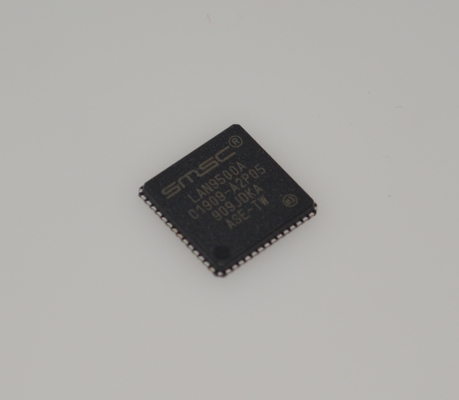

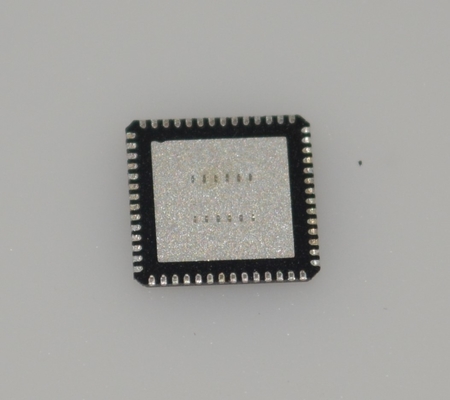

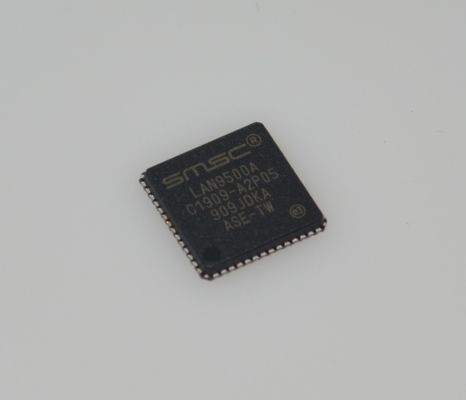

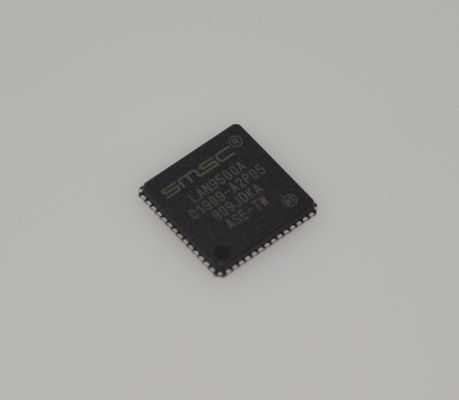

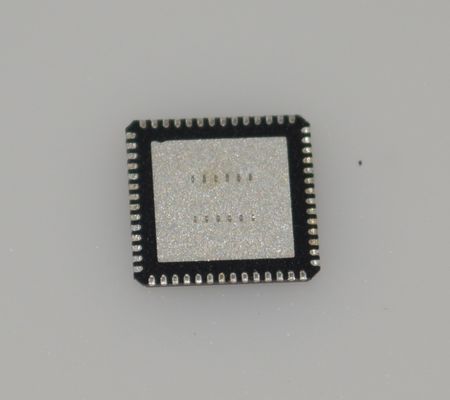

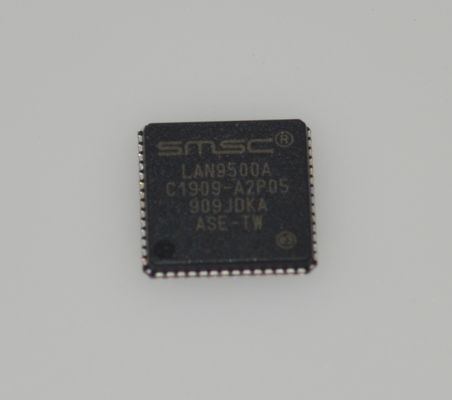

LAN9500A-ABZJ Zaawansowany kontroler USB 2.0 do Ethernet 10/100 z szybkim 480Mbps zintegrowanym MAC/PHY i EEPROM, bardzo niskie zużycie energii, przemysłowa temperatura pracy, odporność na ESD i kompaktowa obudowa QFN 36-pin dla projektów wbudowanych

LAN9500A-ABZJ Zaawansowany kontroler USB 2.0 do 10/100 Ethernet z szybkim 480Mbps zintegrowanym MAC/PHY i EEPROM, bardzo niskim poborem mocy, przemysłową temperaturą, wytrzymałością ESD i kompaktowym 36-pinowym QFN dla projektów wbudowanych

Cechy

• Kontroler urządzenia USB

- W pełni zgodny z Hi

-Speed Universal Serial Bus Specification Revision 2.0

- Obsługuje tryby HS (480 Mb/s) i FS (12 Mb/s)

- Obsługuje cztery punkty końcowe

- Obsługuje polecenia specyficzne dla dostawcy

- Zintegrowany USB 2.0 PHY

- Obsługuje zdalne wybudzanie

• Wysokowydajny kontroler Ethernet 10/100

- W pełni zgodny z IEEE802.3/802.3u

- Zintegrowany Ethernet MAC i PHY

- Obsługa 10BASE-T i 100BASE-TX

- Obsługa pełnego i półdupleksu

- Kontrola przepływu pełnego i półdupleksu

- Generowanie i usuwanie preambuły

- Automatyczne generowanie i sprawdzanie 32-bitowego CRC

- Automatyczne wypełnianie i usuwanie dopełnienia

- Tryby pętli zwrotnej

- Obsługa odciążania sum kontrolnych TCP/UDP/IP/ICMP

• Elastyczne tryby filtrowania adresów

–Jeden 48-bitowy adres idealny

–64 adresy rozgłoszeniowe filtrowane przez hash

–Przepuszczaj wszystkie rozgłoszenia

–Tryb promiskuitny

–Filtrowanie odwrotne

–Przepuszczaj wszystkie przychodzące z raportem o stanie

Zastosowania

• Systemy wbudowane

• Dekodery

• PVR

• Urządzenia CE

• Drukarki sieciowe

• Replikatory portów USB

• Samodzielne dongle USB do Ethernet

• Przyrządy testowe

• Przemysłowe

Opis

LAN9500A-ABZJ to wysokowydajny, wysoce zintegrowany, jednoczipowy kontroler USB 2.0 do 10/100 Ethernet, przeznaczony do systemów wbudowanych, adapterów sieciowych i różnych urządzeń elektroniki użytkowej wymagających przewodowej łączności sieciowej.

Główną zaletą tego układu jest jego wysoki poziom integracji. Zawiera warstwę fizyczną USB 2.0 Hi-Speed (PHY), warstwę fizyczną Ethernet 10/100 (PHY), kontroler dostępu do nośnika Ethernet (MAC) i zintegrowaną pamięć EEPROM, wszystko w jednym układzie. Ta konstrukcja znacznie upraszcza obwody peryferyjne, zmniejsza liczbę elementów zewnętrznych, obniżając tym samym ogólny koszt systemu i wymagania dotyczące przestrzeni na płytce drukowanej (PCB), jednocześnie zwiększając niezawodność projektu.

LAN9500A obsługuje prędkości transferu danych USB 2.0 "Hi-Speed" 480 Mb/s, zapewniając szybką i płynną przepustowość danych sieciowych przez interfejs USB. Posiada zaawansowane funkcje zarządzania energią dla bardzo niskiego zużycia energii, co czyni go idealnym do zastosowań przenośnych i energooszczędnych. Ponadto urządzenie obsługuje rozszerzony zakres temperatur przemysłowych (-40°C do +85°C) i zapewnia solidną wbudowaną ochronę ESD, umożliwiając mu wytrzymanie trudnych warunków przemysłowych i wymagających warunków elektrycznych, zapewniając wysoką stabilność i trwałość. Jego kompaktowa 36-pinowa obudowa QFN dodatkowo optymalizuje zastosowania o ograniczonej przestrzeni.
