INA139NA/3K Monitor prądu bocznikowego wysokiej strony Cechy: Wysoka dokładność, szeroki zakres zasilania 2,7-36V, niski offset 90µV, ocena do +85°C, stałe wzmocnienie 3k, obudowa SC70, działanie dwukierunkowe i doskonała wydajność DC

INA139NA/3K Monitor prądu bocznego wysokiej strony Cechy Wysoka dokładność Szeroki zakres zasilania 2,7-36V Niska kompensacja 90andmicro;V Zakres temperatur +85anddeg;C Stałe wzmocnienie 3k Obudowa SC70 Działanie dwukierunkowe i doskonała wydajność DC

andnbsp;

Cechy

andbull; Kompletny obwód pomiaru prądu po stronie wysokiej, unipolarnego

andbull; Szeroki zakres napięcia zasilania i trybu wspólnego

andbull; INA139: 2,7 V do 40 V

andbull; INA169: 2,7 V do 60 V

andbull; Niezależne napięcia zasilania i wejściowe w trybie wspólnym

andbull; Ustawienie wzmocnienia za pomocą jednego rezystora

andbull; Niski prąd spoczynkowy: 60 andmicro;A (typowy)

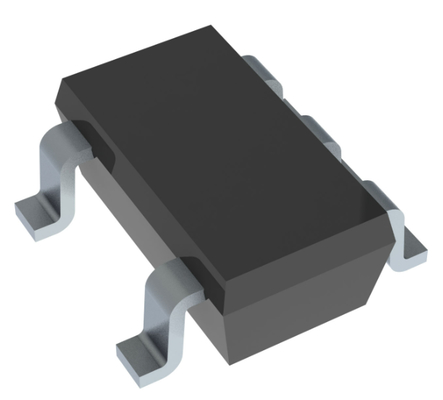

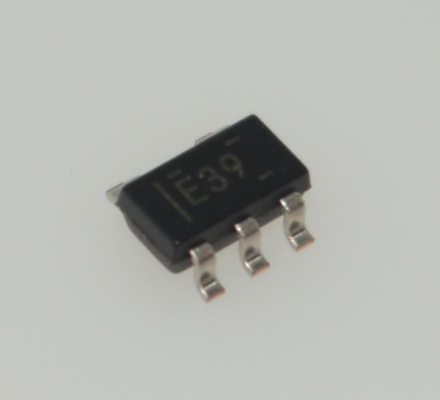

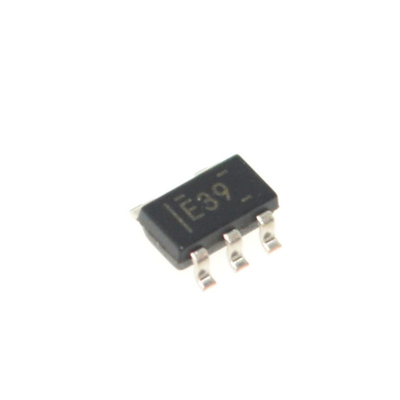

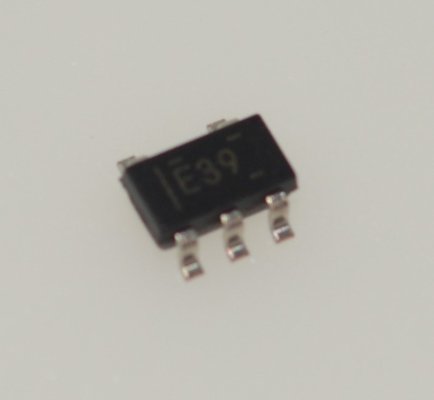

andbull; 5-pinowe obudowy SOT-23

andnbsp;

Zastosowania

andbull; Pomiar bocznikowy prądu:

andnbsp; andndash; Motoryzacja, telefony, komputery

andbull; Systemy przenośne i zasilane bateryjnie

andbull; Ładowarki do akumulatorów

andbull; Zarządzanie energią

andbull; Telefony komórkowe

andbull; Precyzyjne źródło prądu

andnbsp;

Opis

Układy INA139 i INA169 to monitory prądu bocznikowego po stronie wysokiej, unipolarne. Szeroki zakres napięcia wejściowego w trybie wspólnym, duża prędkość, niski prąd spoczynkowy i niewielka obudowa SOT-23 umożliwiają stosowanie w różnych aplikacjach.

Napięcia wejściowe w trybie wspólnym i zasilania są niezależne i mogą wynosić od 2,7 V do 40 V dla INA139 i od 2,7 V do 60 V dla INA169. Prąd spoczynkowy wynosi tylko 60 andmicro;A, co pozwala na podłączenie zasilania do dowolnej strony bocznikowej pomiaru prądu z minimalnym błędem.

Urządzenie konwertuje napięcie wejściowe różnicowe na prąd wyjściowy. Prąd ten jest z powrotem konwertowany na napięcie za pomocą zewnętrznego rezystora obciążenia, który ustawia dowolne wzmocnienie od 1 do ponad 100. Chociaż zaprojektowany do pomiaru bocznikowego prądu, obwód zachęca do kreatywnych zastosowań w pomiarach i przesuwaniu poziomów.

Zarówno INA139, jak i INA169 są dostępne w 5-pinowych obudowach SOT-23. Urządzenie INA139 jest przeznaczone do pracy w zakresie temperatur od andndash;40anddeg;C do +125anddeg;C, a INA169 jest przeznaczone do pracy w zakresie od andndash;40anddeg;C do +85anddeg;C.

andnbsp;

INFORMACJE

andnbsp;

Rysunek

Nasza przewaga:telefony, PDAand#39;s, notebooki comput.ers

• Produkty wysokiej jakości --- nasze oferty są w 100% nowe i oryginalne, ROHS
• Konkurencyjna cena --- dobre kanały zakupów w dobrej cenie.
• Profesjonalna obsługa --- ścisłe testy jakości przed wysyłką i doskonała obsługa posprzedażna po zakupie.
• Odpowiedni zapas --- Z pomocą naszego silnego zespołu zakupowego,
• Szybka dostawa --- wysyłamy towar w ciągu 1-3 dni roboczych po potwierdzeniu płatności.

andnbsp;

upewnij się, że spełnisz swoje potrzeby w zakresie wszelkiego rodzaju komponentów.^_^
