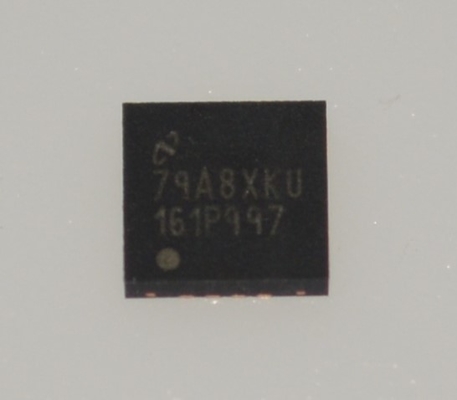

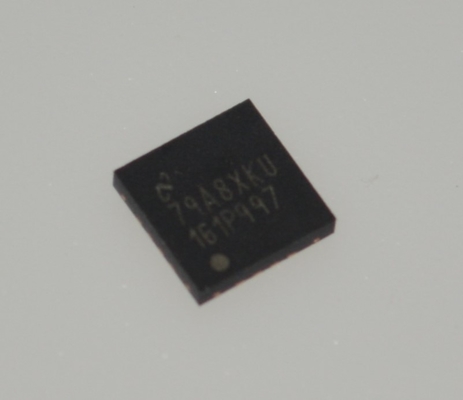

DAC161P997CISQ/NOPB 16-bitowa programowalna pętla zasilana 4-20mA DAC wysokiej dokładności niskiej mocy kalibracja cyfrowa HART Kompatybilny Solidny ± 40V ochrona przed usterkami Rozwiązanie automatyzacji przemysłowej

DAC161P997CISQ/NOPB 16-bitowy programowalny przetwornik DAC zasilany pętlą 4-20mA, wysokiej dokładności, niskiej mocy, cyfrowa kalibracja, kompatybilny z HART, wytrzymały, ochrona przed błędami ±40V, rozwiązanie dla automatyki przemysłowej

Cechy

16-bitowa liniowość

Interfejs jednoprzewodowy (SWlF) z potwierdzeniem

Cyfrowa transmisja danych (bez utraty wierności)

Programowalne warunki włączenia zasilania

Samodopasowanie do szybkości danych wejściowych

Wykrywanie i raportowanie błędów pętli

Programowalny poziom błędu prądu wyjściowego

Brak zewnętrznych precyzyjnych komponentów

Prosty interfejs do modulatora HART

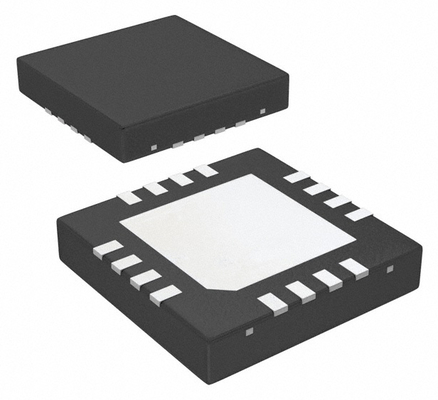

Mała obudowa: WQFN-16 (4 x 4 mm, rastr 0,5 mm)

Kluczowe specyfikacje

  - Współczynnik temperaturowy prądu wyjściowego: 29 ppmFS/°C (maks.)

  -Długoterminowy dryft prądu wyjściowego: 90 ppmFS (typ.)

  -INL: 3,3/-2,1 μA (maks.)

  -Całkowity prąd zasilania: 190 μA (maks.)

Zastosowania

Dwupzewodowy, nadajnik pętli prądowej 4-20 mA

Przemysłowa kontrola procesów

Sterowanie siłownikami

Automatyzacja fabryk

Automatyka budynków
Precyzyjne instrumenty

Systemy akwizycji danych
Systemy testowe

Opis

DAC161P997 to 16-bitowy przetwornik cyfrowo-analogowy (Δ) (DAC) do przesyłania analogowego prądu wyjściowego przez standardową pętlę prądową 4-20 mA. Oferuje 16-bitową dokładność z niskim współczynnikiem temperaturowym prądu wyjściowego (29 ppm/C) i doskonałym długoterminowym dryftem prądu wyjściowego (90 ppmFS), zużywając jednocześnie mniej niż 190 μA.

Łącze danych do DAC161P997 to interfejs jednoprzewodowy (SWF), który umożliwia przesyłanie danych z czujników w formacie cyfrowym przez granicę izolacji za pomocą pojedynczego komponentu izolacyjnego. Wejście cyfrowe DAC161P997 jest kompatybilne ze standardowymi transformatorami izolacyjnymi i optoizolatorami. Funkcje wykrywania błędów i potwierdzania w protokole SWF zapewniają bezbłędną komunikację przez granicę izolacji. W przypadku zastosowań, w których izolacja nie jest wymagana, DAC161P997 łączy się bezpośrednio z mikrokontrolerem.

Napęd pętli DAC161P997 łączy się z modulatorem HART (Highway Addressable Remote Transducer), umożliwiając wstrzykiwanie modulowanych FSK danych cyfrowych do pętli prądowej 4-20 mA. Ta kombinacja specyfikacji i funkcji sprawia, że DAC161P997 jest idealny dla 2- i 4-przewodowych nadajników przemysłowych.

DAC161P997 jest dostępny w 16-wyprowadzeniowej obudowie WQFN i jest określony dla rozszerzonego zakresu temperatur przemysłowych od -40'C do 105°C.

INFORMACJE

Rysunek
