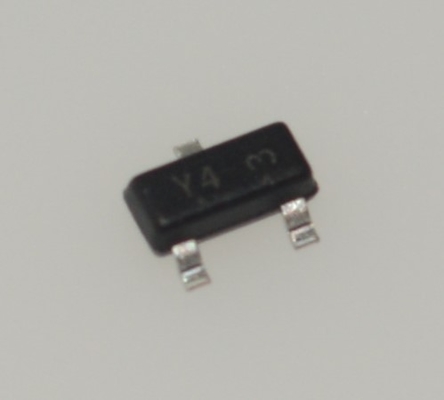

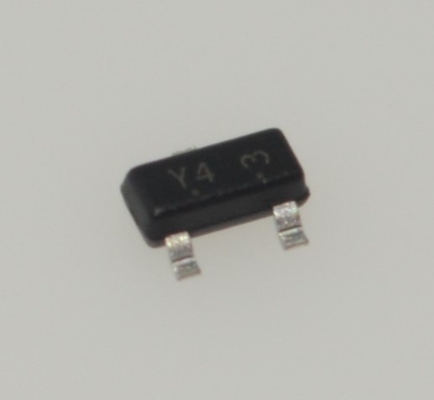

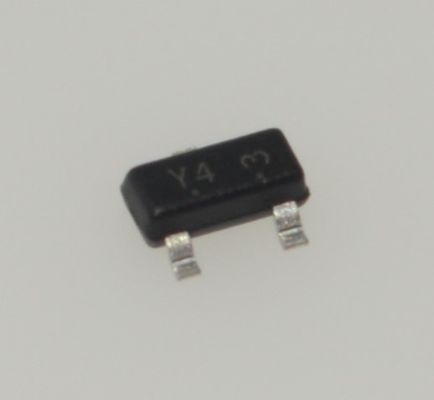

BZX84C15LT3G 15V Zener SOT-23 225mW Niski strumień przecieków Wysoka stabilność Ochrona przed przełomem Bezhalogenne taśmy i cewki opakowania Idealne dla PCB o ograniczonej przestrzeni

BZX84C15LT3G 15V Zener SOT-23 225mW Niski prąd upływu Wysoka stabilność Ochrona przeciwprzepięciowa Bezhalogenowa Taśma i szpula Opakowanie Idealne do PCB o ograniczonej przestrzeni

andnbsp;

Cechy

andbull; Moc znamionowa 250 mW na płytce FRandminus;4 lub FRandminus;5

andbull; Zakres napięcia przebicia Zenera od 2,4 V do 75 V

andbull; Obudowa zaprojektowana z myślą o optymalnym automatycznym montażu na płytce

andbull; Mały rozmiar obudowy dla zastosowań o dużej gęstości

andbull; Klasa ESD 3 (andgt; 16 kV) zgodnie z modelem ludzkiego ciała

andbull; Dostępna seria o wąskiej tolerancji (patrz strona 4)

andbull; Prefiks SZ dla zastosowań motoryzacyjnych i innych wymagających unikalnych wymagań dotyczących zmian w miejscu i kontroli; Kwalifikacja AECandminus;Q101 i możliwość PPAP

andbull; Urządzenia te są wolne od Pbandminus; i zgodne z RoHS

andnbsp;

Zastosowania

1: Ustalanie napięcia i ochrona przed przepięciami: Służy do ochrony wrażliwych pinów wejściowych układów scalonych (IC) lub tranzystorów MOSFET przed uszkodzeniami spowodowanymi

wyładowaniami elektrostatycznymi (ESD), skokami napięcia lub przypadkowym przepięciem.

2andldquo;Odnośnik napięcia: Zapewnia proste, stabilne napięcie odniesienia dla obwodów takich jak ADC (przetworniki analogowo-cyfrowe), DAC (cyfrowo-analogowe

przetworniki) lub komparatory napięcia.

3: Obcinanie przebiegu: Konwersja fal sinusoidalnych lub innych przebiegów na przybliżone fale prostokątne.

4: Regulacja zasilania: Działa jako prosty regulator napięcia w obwodach zasilania o niskim prądzie i niskiej precyzji.

andnbsp;

andnbsp;

Opis

1: Napięcie Zenera:

Wartość nominalna: 15V

Jest to kluczowy parametr wskazujący jego stabilne napięcie odniesienia. W praktycznym zastosowaniu ma zakres tolerancji.

Dla BZX84C15LT3G tolerancja napięcia Zenera wynosi andplusmn;5%. Oznacza to, że w określonych warunkach testowych jego rzeczywiste napięcie regulacyjne zwykle mieści się

pomiędzy 14,25V i 15,75V.

2: Rozpraszanie mocy:

Maksymalne ciągłe rozpraszanie mocy: 350 mW

Jest to ważny limit określający maksymalną moc, jaką dioda może bezpiecznie obsłużyć (Moc = Napięcie Zenera andtimes; Prąd Zenera). Projekt obwodu

musi zapewnić, że prąd roboczy nie spowoduje przekroczenia tej wartości rozpraszania mocy, w przeciwnym razie dioda może się przegrzać i ulec uszkodzeniu.

3: Obudowa:

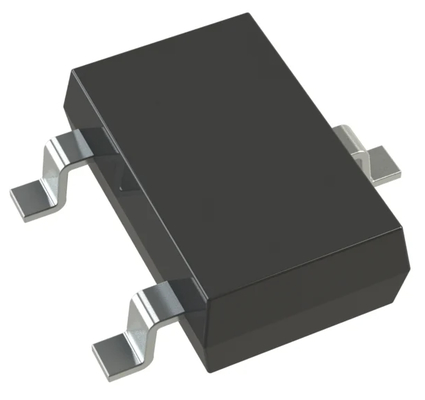

SOT-23

Jest to bardzo popularna 3-pinowa mała obudowa do montażu powierzchniowego, odpowiednia do projektowania PCB o dużej gęstości.

4: Technologia:

Pojedynczy układ: W przeciwieństwie do niektórych obudów z dwiema diodami, obudowa SOT-23 BZX84C15LT3G zawiera tylko jedną diodę Zenera.

5: Charakterystyka wydajności:

Bardzo ostra charakterystyka przebicia: Wskazuje na dobrą wydajność regulacji napięcia.

Niski prąd upływu: Prąd upływu wstecznego jest bardzo mały, gdy napięcie jest poniżej napięcia Zenera.

Niska impedancja: Charakteryzuje się dobrymi charakterystykami odpowiedzi dynamicznej.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
