Szczegóły Produktu:
Zapłata:
|
| Funkcjonować: | Zakład, przesuwanie | Konfiguracja wyjściowa: | Pozytywny lub negatywny |
|---|---|---|---|
| Topologia: | Buck, wzmocnienie | Typ wyjściowy: | Nastawny |
| Liczba wyjść: | 1 | ||
| Podkreślić: | 12-bitowy próbkujący RF ADC z interfejsem JESD204B,podwójny 3.2GSPS ADC do pracy wielopasmowej,ultra-niskiej mocy ADC o szerokiej przepustowości |
||

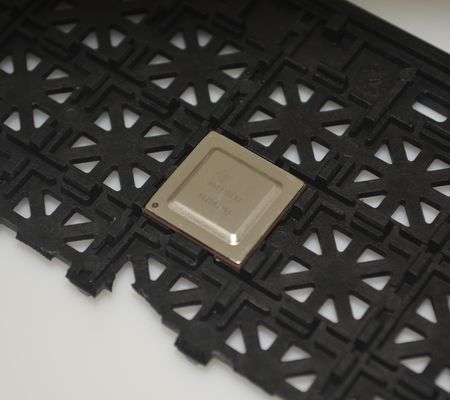

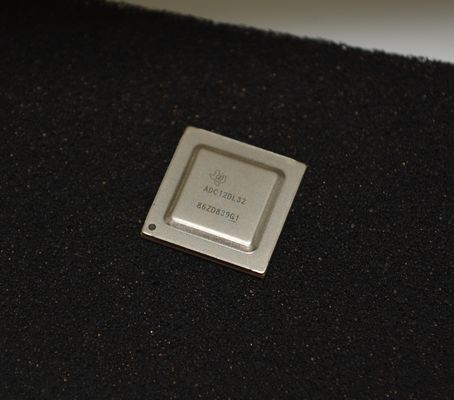

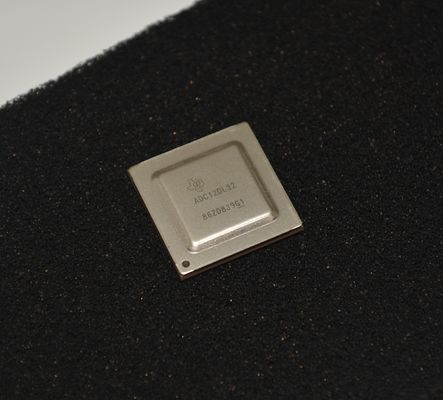

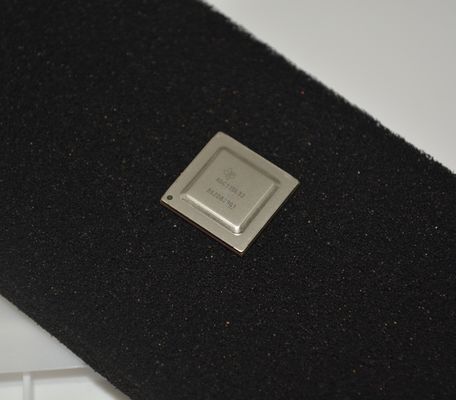

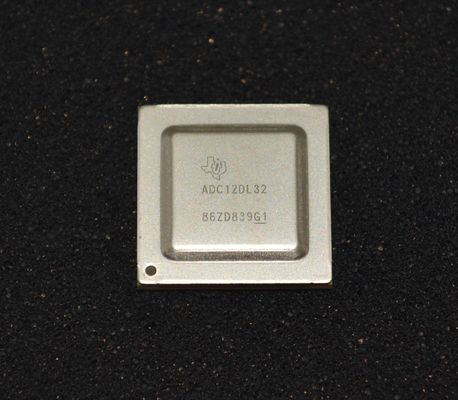

ADC12DL3200ACF Próbkujący RF ADC 12-bitowa rozdzielczość Dwa kanały 3,2 GSPS Szybkość 6,4 GBaud Interfejs JESD204B Operacja wielopasmowa Bardzo niskie zużycie energii Szeroka przepustowość analogowa Zintegrowana konwersja w dół cyfrowa
andnbsp;
Cechy
andbull; Rdzeń ADC:
andnbsp; andndash; Rozdzielczość 12-bitowa
andnbsp; andndash; Do 6,4 GSPS w trybie jednokanałowym
andnbsp; andndash; Do 3,2 GSPS w trybie dwukanałowym
andbull; Wewnętrzny dither dla niskich wartości, wyższych harmonicznych
andbull; Interfejs LVDS o niskiej latencji:
andnbsp; andndash; Całkowita latencja: < 10 ns
andnbsp; andndash; Do 48 par danych przy 1,6 Gbps
andnbsp; andndash; Cztery zegary danych DDR
andnbsp; andndash; Sygnały stroboskopowe upraszczają synchronizację
andbull; Szum własny (bez wejścia, VFS = 1,0 VPP-DIFF):
andnbsp; andndash; Tryb dwukanałowy: andndash;151,1 dBFS/Hz
andnbsp; andndash; Tryb jednokanałowy: andndash;154,3 dBFS/Hz
andbull; Buforowane wejścia analogowe z VCMI 0 V:andndash; Przepustowość wejścia analogowego (andndash;3 dB): 8,0 GHzandndash; Użyteczny zakres częstotliwości wejściowych: > 10 GHzandndash; Napięcie wejściowe pełnej skali (VFS, domyślnie): 0,8 VPP
andbull; Regulacja opóźnienia apertury bez szumów (TAD):
andnbsp; andndash; Precyzyjna kontrola próbkowania: krok 19 fs
andnbsp; andndash; Upraszcza synchronizację i przeplot
andnbsp; andndash; Opóźnienia niezależne od temperatury i napięcia
andbull; Łatwe w użyciu funkcje synchronizacji:
andnbsp; andndash; Automatyczna kalibracja czasu SYSREF
andnbsp; andndash; Sygnatura czasowa do oznaczania próbek
andbull; Zużycie energii: 3,15 W
andnbsp;
Zastosowania
andbull; Oscyloskopy i digitizery szerokopasmowe
andbull; Wojna elektroniczna (SIGINT, ELINT)
andbull; Pomiar odległości Time-of-Flight i LIDAR
andbull; Backhaul mikrofalowy
andbull; Testery radarów samochodowych
andbull; Spektrometria
andnbsp;
Opis
ADC12DL3200 to próbnik RF, gigapróbkowy przetwornik analogowo-cyfrowy (ADC), który może bezpośrednio próbować częstotliwości wejściowe od DC do powyżej 10 GHz. W trybie dwukanałowym ADC12DL3200 może próbować do 3200 MSPS, a w trybie jednokanałowym do 6400 MSPS. Programowalne kompromisy w liczbie kanałów (tryb dwukanałowy) i przepustowości Nyquista (tryb jednokanałowy) pozwalają na opracowanie elastycznego sprzętu, który spełnia potrzeby zarówno aplikacji o dużej liczbie kanałów, jak i szerokiej natychmiastowej przepustowości sygnału. Pełna przepustowość wejściowa (andndash;3 dB) 8,0 GHz i użyteczny zakres częstotliwości umożliwiają bezpośrednie próbkowanie RF pasma L, pasma S, pasma C i pasma X dla systemów o zmiennej częstotliwości.
ADC12DL3200 wykorzystuje interfejs sygnalizacji różnicowej o niskim napięciu i niskiej latencji (LVDS) do zastosowań wrażliwych na latencję lub gdy preferowana jest prostota LVDS. Interfejs wykorzystuje do 48 par danych, cztery zegary podwójnej szybkości danych (DDR) i cztery sygnały stroboskopowe rozmieszczone w czterech 12-bitowych magistralach danych. Interfejs obsługuje szybkości sygnalizacji do 1,6 Gbps. Sygnały stroboskopowe upraszczają synchronizację między magistralami i między wieloma urządzeniami. Stroboskop jest generowany wewnętrznie i może być zresetowany w deterministycznym czasie przez wejście SYSREF. Synchronizacja wielu urządzeń jest dodatkowo ułatwiona przez innowacyjne funkcje synchronizacji, takie jak regulacja opóźnienia apertury bez szumów (TAD) i okienkowanie SYSREF.
andnbsp;
INFORMACJE
|
Kategoria
|
andnbsp;
|
|
|
Producent
|
Texas Instruments
|
andnbsp;
|
|
Seria
|
-
|
andnbsp;
|
|
Opakowanie
|
Tacka
|
andnbsp;
|
|
Status części
|
Aktywny
|
andnbsp;
|
|
Liczba bitów
|
12
|
andnbsp;
|
|
Szybkość próbkowania (na sekundę)
|
3,2G, 6,4G
|
andnbsp;
|
|
Liczba wejść
|
1, 2
|
andnbsp;
|
|
Typ wejścia
|
Różnicowe, Jednostronne
|
andnbsp;
|
|
Interfejs danych
|
LVDS - Równoległy
|
andnbsp;
|
|
Konfiguracja
|
MUX-ADC
|
andnbsp;
|
|
Stosunek - S/H:ADC
|
0:1
|
andnbsp;
|
|
Liczba przetworników A/D
|
2
|
andnbsp;
|
|
Architektura
|
Składanie interpolacyjne
|
andnbsp;
|
|
Typ odniesienia
|
Wewnętrzny
|
andnbsp;
|
|
Napięcie - zasilanie, analogowe
|
1,05 V ~ 2 V
|
andnbsp;
|
|
Napięcie - zasilanie, cyfrowe
|
1,05 V ~ 2 V
|
andnbsp;
|
|
Cechy
|
Próbkowanie jednoczesne
|
andnbsp;
|
|
Temperatura pracy
|
-40anddeg;C ~ 85anddeg;C
|
andnbsp;
|
|

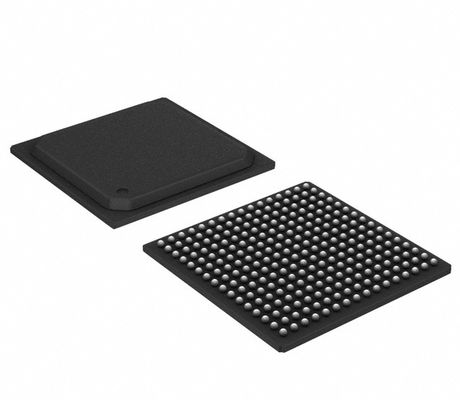

Pakiet / Obudowa
|
256-BBGA, FCBGA
|
andnbsp;
|
|
Pakiet urządzenia dostawcy
|
256-FCBGA (17x17)
|
andnbsp;
|
|
Typ montażu
|
Montaż powierzchniowy
|
andnbsp;
|
|
Numer produktu podstawowego
|
andnbsp;
