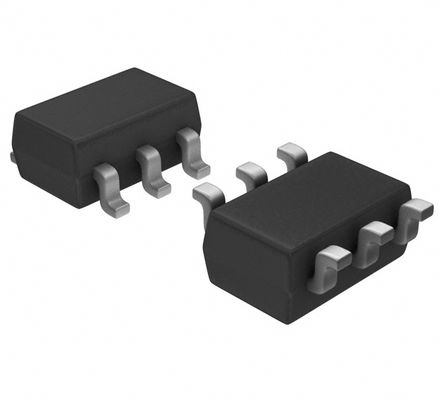

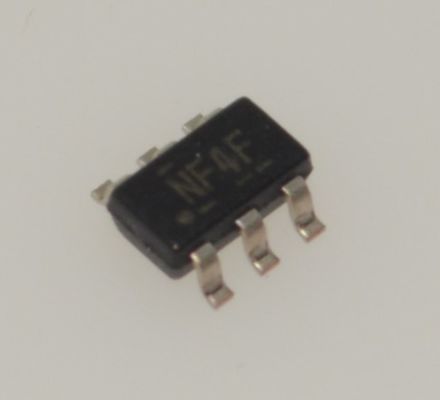

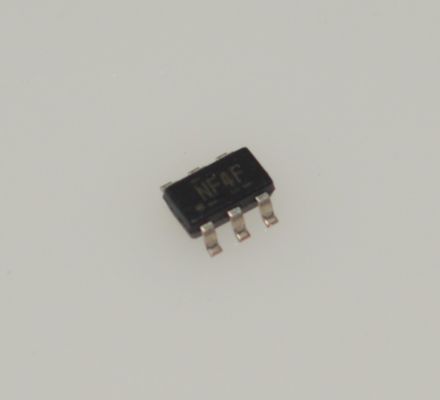

TPS22929DDBVR Przełącznik obciążenia 1.5A Oznaczony ultra niskie 0,8Ω RON 1,1-5,5V szeroki wejście szybkie wyjście rozładowanie (QOD) Niskie 1μA IQ Małe SOT-23-5 pakiet umożliwiający ochronę przed krótkim obwodem

Przełącznik obciążenia TPS22929DDBVR 1,5A, ultra niski 0,8Ω RON, szeroki zakres wejściowy 1,1-5,5V, szybkie rozładowanie wyjścia (QOD), niskie 1µA IQ, mała obudowa SOT-23-5, pin Enable, zabezpieczenie przed zwarciem

Cechy

• Zintegrowany pojedynczy przełącznik obciążenia 1

• Mała obudowa SOT23-6

• Zakres napięcia wejściowego: 1,4 V do 5,5 V

• Niska rezystancja włączenia

  – rON = 115 mΩ przy VIN = 5 V

  – rON = 115 mΩ przy VIN = 3,3 V

  – rON = 118 mΩ przy VIN = 2,5 V

  – rON = 129 mΩ przy VIN = 1,5 V

• Prąd przełączania ciągłego 1,8 A (25°C)

• Wejście sterujące o niskim progu

• Kontrolowana szybkość narastania

• Blokada podnapięciowa

• Szybkie rozładowanie wyjścia

• Zabezpieczenie przed prądem wstecznym

Zastosowania

• Przenośny sprzęt przemysłowy

• Przenośny sprzęt medyczny

• Przenośne odtwarzacze multimedialne

• Terminale punktów sprzedaży

• Urządzenia GPS

• Aparaty cyfrowe

• Przenośne oprzyrządowanie

• Smartfony

Opis

TPS22929D to mały przełącznik obciążenia o niskim rON z kontrolowanym włączaniem. Urządzenie zawiera tranzystor MOSFET kanału P, który może pracować w zakresie napięcia wejściowego od 1,4 V do 5,5 V. Przełącznik jest sterowany wejściem włącz/wyłącz (ON), które może bezpośrednio współpracować z sygnałami sterującymi niskiego napięcia. TPS22929D jest aktywowany stanem wysokim.

TPS22929D zawiera rezystor obciążenia 150 Ω na chipie do szybkiego rozładowania wyjścia po wyłączeniu przełącznika. Czas narastania urządzenia jest kontrolowany wewnętrznie, aby uniknąć prądu rozruchowego.

Urządzenie TPS22929D zapewnia funkcjonalność wyłącznika automatycznego poprzez zablokowanie wyłącznika zasilania podczas sytuacji odwrotnego napięcia. Wewnętrzny komparator napięcia wstecznego wyłącza wyłącznik zasilania, gdy napięcie wyjściowe (VOUT) jest wyższe niż wejściowe (VIN), aby szybko (typowo 10 µs) zatrzymać przepływ prądu w kierunku strony wejściowej przełącznika. Prąd wsteczny jest zawsze aktywny, nawet gdy wyłącznik zasilania jest wyłączony. Dodatkowo, zabezpieczenie przed zbyt niskim napięciem (UVLO) wyłącza przełącznik, jeśli napięcie wejściowe jest zbyt niskie.

TPS22929D jest dostępny w małej, oszczędzającej miejsce 6-pinowej obudowie SOT23 i jest przeznaczony do pracy w zakresie
