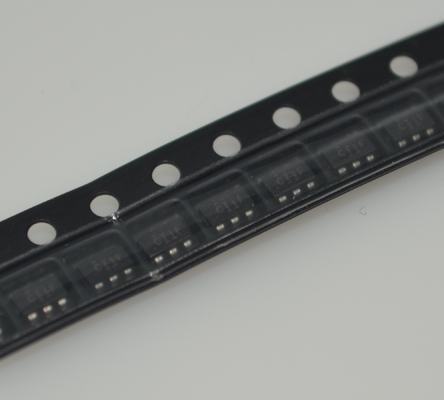

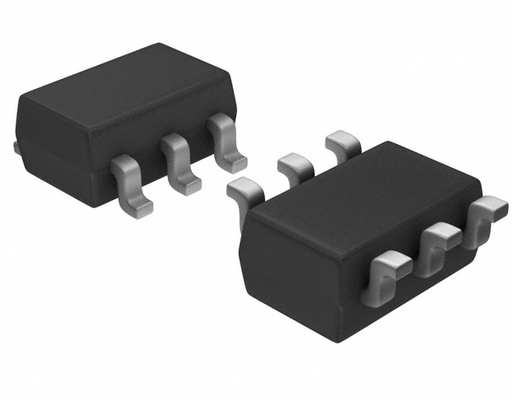

SN74LVC1T45DBVR Jednobitny dwustronny tłumacz poziomu napięcia z automatycznym sterowaniem kierunkiem 1.65V do 5.5V Wysokiej prędkości Niska moc Mały pakiet i napęd wyjściowy 32mA

SN74LVC1T45DBVR Pojedynczy, Jednobitowy Tłumacz Poziomu Napięcia z Dwoma Zasilaniami i Automatyczną Kontrolą Kierunku, 1,65V do 5,5V, Wysoka Prędkość, Niskie Zasilanie, Mała Obudowa i Prąd Wyjściowy 32mA

andnbsp;

Cechy

andbull; Ochrona ESD przekracza JESD 22:

andnbsp; andndash; 2000V Model Człowieka (A114-A)

andnbsp; andndash; 200V Model Maszyny (A115-A)

andnbsp; andndash; 1000V Model Urządzenia Naładowanego (C101)

andbull; Dostępny w obudowie Texas Instruments NanoFreeandtrade;

andbull; W pełni konfigurowalna konstrukcja z dwoma szynami zasilania pozwala każdemu portowi działać w pełnym zakresie zasilania od 1,65V do 5,5V

andbull; Funkcja izolacji VCC andndash; jeśli którekolwiek wejście VCC jest na GND, oba porty są w stanie wysokiej impedancji

andbull; Obwód wejściowy DIR odniesiony do VCCA

andbull; Niskie zużycie energii, maksymalnie 4andmicro;A ICC

andbull; Prąd wyjściowy andplusmn;24mA przy 3,3V

andbull; Ioff obsługuje częściowe wyłączenie zasilania

andbull; Maksymalne prędkości transmisji danych

andnbsp; andndash; 420 Mb/s (translacja z 3,3V na 5V)

andnbsp; andndash; 210 Mb/s (translacja na 3,3V)

andnbsp; andndash; 140 Mb/s (translacja na 2,5V)

andnbsp; andndash; 75 Mb/s (translacja na 1,8V)

andbull; Wydajność zatrzasku przekracza 100mA zgodnie z JESD 78, Klasa II

andnbsp;

Zastosowania

andbull; Elektronika osobista

andbull; Przemysł

andbull; Przedsiębiorstwa

andbull; Telekomunikacja

andnbsp;

Opis

Ten jednobitowy, nieodwracający transceiver magistrali wykorzystuje dwie oddzielne, konfigurowalne szyny zasilania. Port A jest przeznaczony do śledzenia VCCA. VCCA akceptuje dowolne napięcie zasilania od 1,65V do 5,5V. Port B jest przeznaczony do śledzenia VCCB. VCCB akceptuje dowolne napięcie zasilania od 1,65V do 5,5V. Umożliwia to uniwersalną, dwukierunkową translację niskiego napięcia między dowolnymi węzłami napięciowymi 1,8V, 2,5V, 3,3V i 5V. Układ SN74LVC1T45 jest przeznaczony do asynchronicznej komunikacji między dwiema magistralami danych. Poziomy logiczne wejścia kontroli kierunku (DIR) aktywują albo wyjścia portu B, albo wyjścia portu A. Urządzenie przesyła dane z magistrali A do magistrali B, gdy wyjścia portu B są aktywowane, i z magistrali B do magistrali A, gdy wyjścia portu A są aktywowane. Obwody wejściowe są zawsze aktywne na obu portach A i B i muszą mieć zastosowany poziom logiczny HIGH lub LOW, aby zapobiec nadmiernemu ICC i ICCZ.

Układ SN74LVC1T45 jest zaprojektowany tak, aby wejście DIR było zasilane przez VCCA. To urządzenie jest w pełni specyfikowane dla zastosowań z częściowym wyłączeniem zasilania przy użyciu Ioff. Obwody Ioff wyłączają wyjścia, zapobiegając uszkodzeniu przepływu prądu wstecznego przez urządzenie, gdy jest ono wyłączone. Funkcja izolacji VCC jest zaprojektowana tak, że jeśli którekolwiek wejście VCC jest na GND, oba porty są w stanie wysokiej impedancji.

andnbsp;

Technologia obudowy NanoFreeandtrade; to przełom w koncepcjach pakowania układów scalonych, wykorzystująca matrycę jako obudowę.

andnbsp;

INFORMACJE

andnbsp;

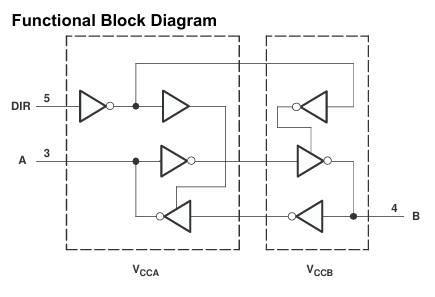

Rysunek
