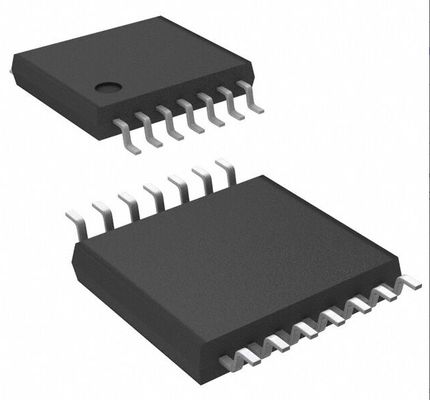

74VHC393FT Podwójny 4-bitowy licznik binarny z działaniem 2-5,5V Asynchroniczny reset 5,5V-tolerancyjny wejścia 8mA Wyjście napęd wysokiej odporności hałasu i pakiet TSSOP-14

74VHC393FT Podwójny 4-Bitowy Licznik Binarny z Działaniem 2-5,5V Asynchroniczny Reset Wejścia Tolerujące 5,5V Wyjście 8mA Wysoka Odporność na Szumy i Obudowa TSSOP-14

andnbsp;

Cechyandnbsp;

AEC-Q100 (Rev. H) (Uwaga 1)

Szeroki zakres temperatur pracy: Topr = -40 do 125 

Wysoka prędkość: fMAX = 170 MHz (typ.) przy VCC = 5,0 V

Niskie rozpraszanie mocy: ICC = 4,0 andmicro;A (maks.) przy Ta = 25 

Wysoka odporność na szumy: VNIH = VNIL = 28 % VCC (min)

Ochrona przed wyłączeniem zasilania jest zapewniona na wszystkich wejściach.

Zrównoważone opóźnienia propagacji: tPLH andasymp; tPHL

Szeroki zakres napięcia roboczego: VCC(opr) = 2,0 V do 5,5 V

Niski poziom szumów: VOLP = 0,8 V (maks.)

Kompatybilność pinów i funkcji z serią 74 (74AC/HC/AHC itp.) typ 393.

andnbsp;

Zastosowania

1. Systemy Dzielenia i Zliczania Częstotliwości Cyfrowych
Dzięki swojej podwójnej 4-bitowej binarnej strukturze licznika impulsów i funkcji asynchronicznego resetu jest odpowiedni do:

• Obwodów dzielenia częstotliwości zegara (dzielenie wysokiej częstotliwości zegarów na sygnały sterujące o niskiej częstotliwości)

• Liczników zdarzeń (zliczanie na liniach produkcyjnych, pomiar prędkości)

• Generowania częstotliwości bazowej dla timerów (umożliwiając precyzyjną kontrolę czasu za pomocą MCU)

2. Elektronika użytkowa i urządzenia przenośne
Obsługa szerokiego zakresu napięcia 2-5,5V i charakterystyka niskiego poboru mocy sprawiają, że jest idealny dla:

• Urządzeń smart home do zliczania cykli stanu operacyjnego (np. sterowanie przełącznikiem czasowym)

• Elektroniki zabawek do generowania sekwencji efektów świetlnych/dźwiękowych (sterowanie wzorem migania LED)

• Pilotów zdalnego sterowania do statystyk wciśnięć przycisków i zliczania w trybie czuwania o niskim poborze mocy

3. Sterowanie przemysłowe i automatyka
Wysoka odporność na szumy i wyjście 8mA obsługują trudne warunki:

• Systemy PLC do dzielenia częstotliwości sygnałów impulsowych i sterowania krokami

• Enkodery silników dzielenie częstotliwości sygnałów (zmniejszanie obciążenia zliczania MCU)

• Sygnał z czujnika zliczanie akumulacyjne (czujniki przepływu, wykrywanie przemieszczenia)

4. Komunikacja i projektowanie interfejsów
Wejścia tolerujące 5,5V obsługują systemy o mieszanym napięciu:

• Interfejsy UART/I2C do generowania podziału częstotliwości dla szybkości transmisji

• Systemy akwizycji danych do kontroli częstotliwości próbkowania分级

• Urządzenia wyświetlające do podziału częstotliwości skanowania (kontrola odświeżania matrycy LED)

andnbsp;

Opis

74VHC393FT to zaawansowany, szybki licznik binarny CMOS 4-BIT, wykonany w technologii krzemowej bramki C2MOS.

Osiąga wysoką prędkość działania podobną do równoważnego Bipolar Schottky TTL, zachowując jednocześnie niskie rozpraszanie mocy CMOS.

Zawiera dwa niezależne obwody licznika w jednej obudowie, dzięki czemu zliczanie lub dzielenie częstotliwości ośmiu bitów binarnych można osiągnąć za pomocą jednego układu scalonego.

To urządzenie zmienia stan przy przejściu impulsu CK w stan niski. Licznik można zresetować do "0" (QA do QD = "L") za pomocą stanu wysokiego na wejściu CLR, niezależnie od innych wejść.

Obwód ochrony wejścia zapewnia, że napięcie od 0 do 5,5 V może być przyłożone do pinów wejściowych bez względu na napięcie zasilania. To urządzenie może być używane do łączenia systemów 5 V z 3 V oraz systemów z dwoma zasilaczami, takich jak zasilanie rezerwowe baterii.

Obwód ten zapobiega zniszczeniu urządzenia z powodu niedopasowania napięć zasilania i wejściowych.

andnbsp;

INFORMACJE

andnbsp;

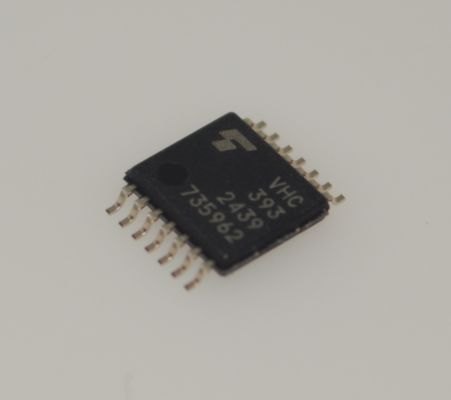

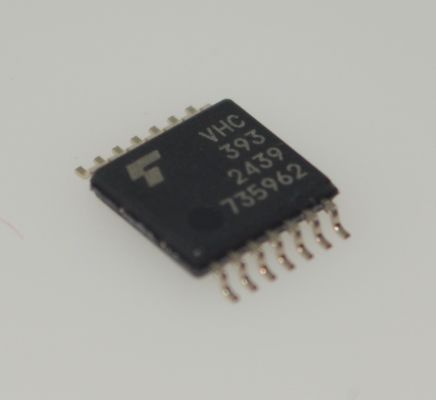

Rysunek
