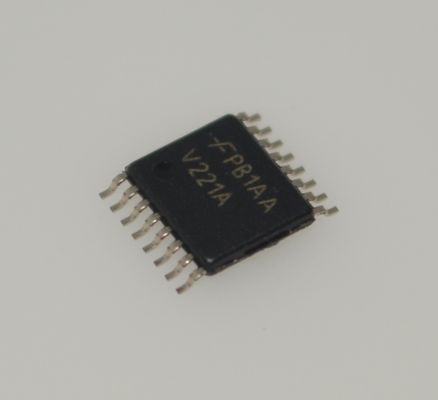

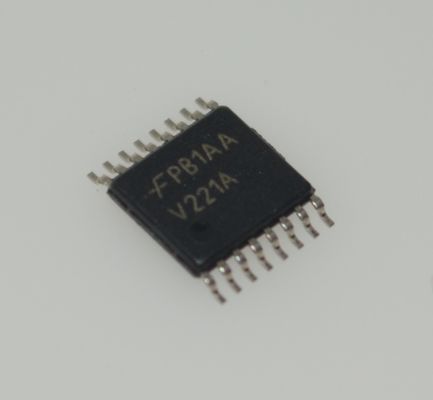

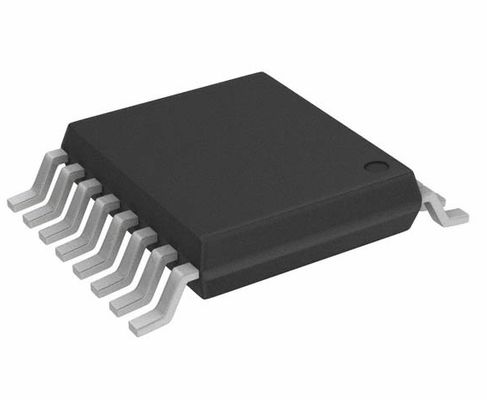

74VHC221AMTCX Podwójny monostabilny multivibrator z działaniem 2-5,5V Wprowadzanie 5,5V-tolerancja 25mA Wyjście napęd <10ns Funkcja resetowania szerokości impulsu Niskie zużycie energii i pakiet TSSOP-16

74VHC221AMTCX Podwójny multiwibrator monostabilny z zasilaniem 2–5,5 V. Wejścia tolerancyjne 5,5 V. Napęd wyjściowy 25 mA i funkcja resetowania szerokości impulsu 10 ns. Niskie zużycie energii i pakiet TSSOP-16.

andnbsp;

Cechy

■ Wysoka prędkość: t PD = 8,1 ns (typ.) przy V CC = 5 V

■ Niskie straty mocy: I CC = 4 i mikro;A (maks.) przy TA = 25 i stopni;C

■ Stan aktywny: I CC = 600andmicro;A (maks.) przy TA = 25anddeg;C

■ Wysoka odporność na zakłócenia: V NIH = V NIL = 28% V CC (Min.)

■ Na wszystkich wejściach zapewniona jest ochrona przed wyłączeniem zasilania

s Pin i funkcja zgodne z 74HC221A

andnbsp;

Aplikacje

1. Precyzyjny czas i wzmacniacz; Kontrola pulsu
Zilt;10ns dokładność szerokości impulsuIfunkcja resetowanianadaje się do scenariuszy wymagających precyzyjnej kontroli czasu:

• Automatyka przemysłowasekwencjonowanie działań maszyn (np. synchronizacja ramienia robota)

• Obwody generowania impulsów i pomiaru czasu wlaserowe systemy pomiaru odległości

• Generowanie sygnału wyzwalającego dlasprzęt medyczny(np. urządzenia ultradźwiękowe)

2. Komunikacja i wzmacniacz; Cyfrowe przetwarzanie sygnału
Możliwość przetwornicy o dużej mocy wyjściowej 25 mAIWejścia tolerujące 5,5 Vobsługuje średnio- i szybkie kondycjonowanie sygnału:

• Odzyskiwanie zegara i przekształcanie sygnału wsprzęt do komunikacji światłowodowej

• Generowanie impulsów synchronizacji ramek wprzełączniki sieciowe

• Sterowanie próbkowaniem i zatrzymaniem sygnału analogowegosystemy akwizycji danych

3. Elektronika samochodowa i wzmacniacz; Zastosowania w trudnych warunkach
Szeroki zakres napięcia roboczego 2-5,5 VIsilne zdolności przeciwzakłóceniowe(uwaga: wymaga potwierdzenia parametrów) sprawiają, że nadaje się do:

• Przetwarzanie opóźnienia sygnału wsamochodowe systemy radarowe

• Generowanie impulsu wykrywania usterek wJednostki sterujące silnika (ECU)

• Obwody opóźnienia zabezpieczenia przed awariąSystemy zarządzania akumulatorami (BMS)

4. Elektronika użytkowa i; Zarządzanie energią
Niskie zużycie energiiIkompaktowy pakiet TSSOP-16spełniają wymagania urządzeń przenośnych:

• Generowanie sygnału PWM wsystemy sterowania lotem dronów

• Modulacja impulsu sterującego podświetleniemsmartwatche

• Opóźnienie zadziałania zabezpieczenia nadprądowegourządzenia szybko ładujące

andnbsp;

Opis

VHC221A to zaawansowany, szybki monostabilny multiwibrator CMOS wykonany w technologii CMOS z bramką krzemową. Osiąga wysoką prędkość działania podobną do równoważnego bipolarnego Schottky'ego TTL, zachowując jednocześnie niskie rozpraszanie mocy CMOS. Każdy multiwibrator jest wyposażony w wejście wyzwalane przejściem, zarówno ujemne, A, jak i dodatnie, B, z których każde może być użyte jako wejście hamujące. Dołączone jest również wyraźne wejście, które w przypadku ustawienia NISKIEGO resetuje jednorazowy strzał. VHC221A można wyzwolić w przypadku pozytywnego przejścia w stan czysty, gdy A jest utrzymywane w stanie NISKIM, a B jest utrzymywane w stanie WYSOKIM. VHC221A nie umożliwia ponownego wyzwolenia i dlatego nie można go ponownie wyzwolić, dopóki nie upłynie limit czasu impulsu wyjściowego. Szerokość impulsu wyjściowego jest określona równaniem:

PW = (Rx)(Cx)

Gdzie,

PW jest wyrażone w sekundach, R w omach, a C w faradach.

Granice dla R x i C x wynoszą:

Kondensator zewnętrzny, C x: Bez ograniczeń

Rezystory zewnętrzne, R x : V CC = 2,0 V, 5 kΩ Min.

andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; andnbsp; V CC igt; 3,0 V, 1 kΩ Min

andnbsp;
