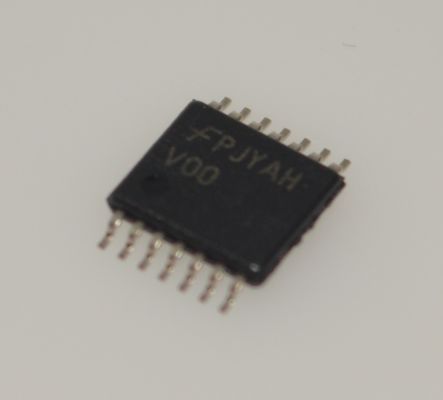

74VHC00MTCX 2-5.5V Quad 2-Input NAND Gate z wysoką prędkością 5.5V Tolerant CMOS Technology 8mA Output Drive Niski hałas <10ns Opóźnienie i kompaktowe opakowanie TSSOP-14

74VHC00MTCX 2-5.5V Poczwórna 2-wejściowa bramka NAND z szybką technologią CMOS tolerującą 5,5V, wyjście 8mA, niski poziom szumówOpóźnienie <10ns i kompaktowe opakowanie TSSOP-14

andnbsp;

-

 Duża prędkość: tPD = 3,7 ns (typ.) przy TA = 25℃

 Wysoka odporność na szumy: VNIH = VNIL = 28% VCC (min.)

 Zabezpieczenie przed wyłączeniem zasilania jest zapewnione na wszystkich wejściach

 Niski poziom szumów: VOLP = 0,8 V (maks.)

 Niskie rozpraszanie mocy: ICC = 2 A (maks.) przy TA = 25℃

 Kompatybilność pinów i funkcji z 74HC00

 Bez Pb, bez halogenu/BFR i zgodność z RoHS

andnbsp;

Zastosowania

1. Ogólna logika cyfrowa i kontrola systemu

Dzięki szerokiemu zakresowi napięcia roboczego 2-5,5V i tolerancji wejściowej 5,5V, nadaje się do interfejsów logicznych w systemach o mieszanym napięciu:

• Przesuwanie poziomów i kondycjonowanie sygnału między mikrokontrolerami (MCU) i układami peryferyjnymi

• Ogólne obwody bramek logicznych w płytach sterowania przemysłowego (np. sterowanie start/stop, blokowanie sygnału)

• Wykrywanie stanu i kontrola włączania w modułach zarządzania energią

2. Elektronika użytkowa i urządzenia zasilane bateryjnie
Technologia CMOS o niskim poborze mocy i szeroka adaptacja napięcia sprawiają, że jest idealny do urządzeń przenośnych:

• Urządzenia inteligentnego domu (przetwarzanie sygnałów z czujników, wykrywanie przycisków)

• Rdzeń kontroli logicznej dla pilotów zdalnego sterowania, zabawek i małych produktów elektronicznych

• Ochrona interfejsu i kształtowanie sygnału dla urządzeń zasilanych przez USB (kompatybilnych z systemami 3,3V/5V)

3. Elektronika motoryzacyjna i automatyka przemysłowa
Silna odporność na szumy i zakres temperatur pracy od -40℃ do 125℃ (uwaga: wymaga weryfikacji specyfikacji urządzenia) obsługują trudne warunki:

• Proste operacje logiczne w systemach sterowania pojazdami (np. moduły sterowania oknami/lampami)

• Przetwarzanie sygnałów I/O i logika pomocnicza obwodów izolowanych w modułach PLC

• Obwody generowania impulsów i wskazywania stanu w przyrządach pomiarowych

4. Komunikacja i infrastruktura elektroniczna
Opóźnienie propagacji <10ns spełnia potrzeby komunikacji o średniej i niskiej prędkości:

• Konwersja logiki sygnału dla interfejsów RS-232/485

• Sterowanie światłem wskaźnika i logika resetowania w sprzęcie sieciowym (routery, przełączniki)

• Podział zegara i proste obwody modulacji impulsówOpis

andnbsp;

VHC00 to zaawansowana, szybka bramka NAND z 2 wejściami CMOS, wykonana w technologii CMOS z bramką krzemową. Osiąga dużą prędkość działania podobną do równoważnego bipolarnego Schottky TTL, zachowując jednocześnie niskie rozpraszanie mocy CMOS.

Obwód wewnętrzny składa się z 3 stopni, w tym wyjścia buforowego, które zapewniają wysoką odporność na szumy i stabilne wyjście. Obwód ochrony wejścia zapewnia, że od 0 V do 5,5 V można podać na piny wejściowe niezależnie od napięcia zasilania. To urządzenie może być używane do łączenia systemów 5 V z 3 V i dwóch systemów zasilania, takich jak zasilanie zapasowe bateryjne. Ten obwód zapobiega zniszczeniu urządzenia z powodu niedopasowania napięć zasilania i wejściowych.
