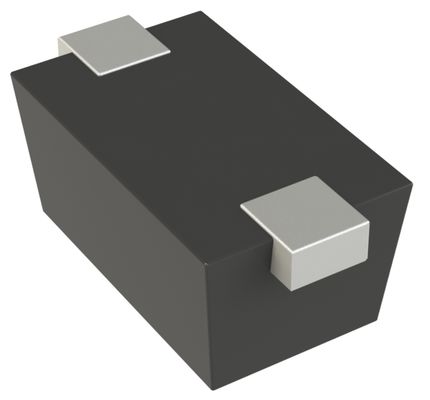

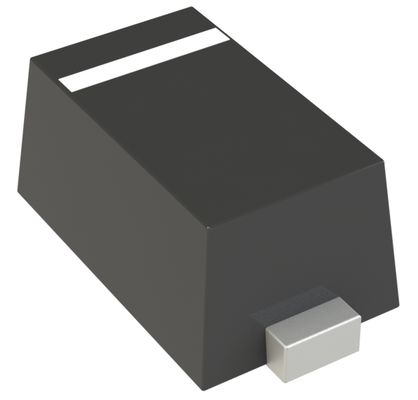

Ochrona linii danych dużych prędkości za pomocą ESD5Z3.3T1G 3.3V Jednokierunkowe zaciskanie ultra niskiej pojemności i odpowiedzi poniżej nanosekundy w miniaturowym opakowaniu SOD-523

Ochrona linii danych dużych prędkości za pomocą ESD5Z3.3T1G 3.3V Jednokierunkowe zaciskanie ultra niskiej pojemności i odpowiedzi poniżej nanosekundy w miniaturowym opakowaniu SOD-523

Cechy

 Niskie napięcie zacisku

• Małe wymiary konturów ciała: 0,047 x 0,032 (1, 20 mm x 0, 80 mm)

 Niska wysokość ciała: 0,028 (0, 7 mm)

 Napięcie stand- off: 2,5 V − 12 V

 Moc szczytowa do 240 Wattów @ 8 x 20 s

 Małe wycieki

 Czas reakcji jest zazwyczaj < 1 ms

 Wskaźnik ESD klasy 3 (> 16 kV) dla każdego modelu ludzkiego ciała

 Ochrona ESD poziomu 4 zgodnie z normą IEC61000-4-2.

 Ochrona EFT poziomu 4 według normy IEC61000-4-4

 Prefiks SZ dla zastosowań motoryzacyjnych i innych wymagających wyjątkowych wymagań dotyczących zmiany lokalizacji i sterowania; AEC- Q101 Kwalifikowany i zdolny do PPAP

 Urządzenia te są wolne od Pb- i są zgodne z RoHS

Wnioski

1. Ochrona interfejsu danych dużych prędkości:

Jest to jego główne zastosowanie.ultra niska pojemnośća takżeczas reakcji poniżej nanosekundyzapewnienie, że integralność sygnału nie zostanie zagrożona, co czyni go idealnym do:

• USB 2.0 / 3.0linie danych

• HDMIa takżeWyświetlaczinterfejsy

• SzybkośćEthernetPorty RJ45

• Połączenie mobilne wysokiej rozdzielczości (MHL)a takżeSATAinterfejsy

2. Przenośne urządzenia elektroniczne:
To...miniaturowy opakowanie SOD-523jest idealny dla urządzeń o ograniczonej przestrzeni, zapewniając solidną ochronę ESD dla portów w:

• Smartfonya takżetabletki(porty do ładowania/przekazywania danych, podłącza dźwiękowe)

• Komputery nośnea takżeultrabooky

• Urządzenia noszone(mądrze zegarki, trackery fitness)

• Aparaty fotograficzne cyfrowea takżeprzenośne konsole do gier

3Sprzęt komunikacyjny i komputerowy:

• Wysokiej prędkości linie danych w serwerach, routerach i przełącznikach.

• Komórkowe anteny RF (np. do modułów GPS, Wi-Fi, Bluetooth), w których3.3V napięcie roboczepasuje do napięcia obwodu.

Opis

Seria ESD5Z została zaprojektowana w celu ochrony czułych na napięcie komponentów przed ESD i przejściowymi zdarzeniami napięcia.sprawiają, że te części są idealne do ochrony ESD w projektach, w których przestrzeń na tablicy jest bardzo dużaZe względu na niewielki rozmiar nadaje się do użytku w telefonach komórkowych, urządzeniach przenośnych, aparatach cyfrowych, źródłach zasilania i wielu innych aplikacjach przenośnych.

Informacje

Rysunek
