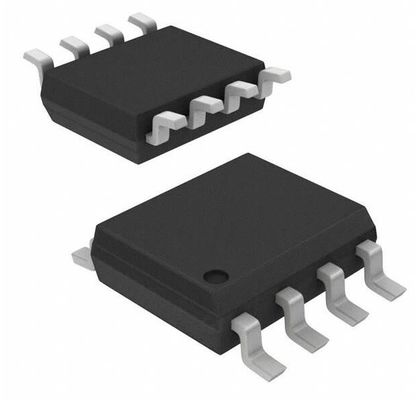

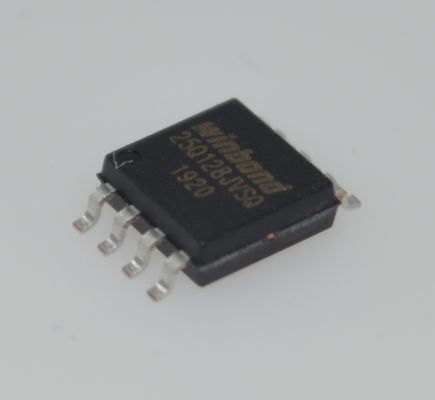

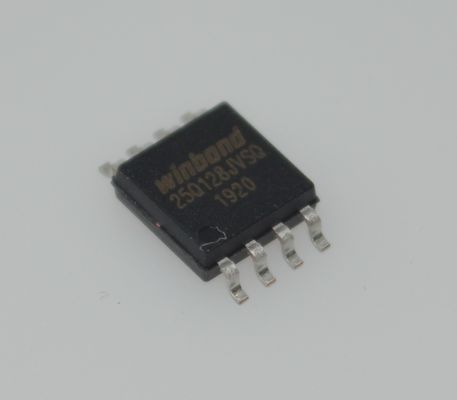

W25Q128JVSIQ 128Mb (16MB) Pamięć Flash SPI NOR z Quad/DUAL I/O, Zegar 133MHz, Sektory 4KB i Strony 256B, Elastyczna Architektura, Wysoka Wydajność i Niskie Zużycie Energii

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash z Quad/DUAL I/O 133MHz Clock Rate 4KB Uniform Sector and 256B Page Features Flexible Architecture Wysoka wydajność i niskie zużycie energii

Wykorzystanie

• Nowa rodzina pamięci SpiFlash

W25Q128JV: 128M-bit / 16M-byte

¢ Standardowy SPI: CLK, /CS, DI, DO

W przypadku, gdy wprowadzone są dodatkowe informacje, należy określić, w jaki sposób te informacje są wykorzystywane.

W przypadku, gdy systemy te nie są w pełni funkcjonalne, należy wprowadzić następujące parametry:

Zresetowanie oprogramowania i sprzętu

 Najwyższej wydajności seryjny błysk

Zegary SPI

¢ 266/532MHz ekwiwalent Dual/Quad SPI

Min. 100K cykli usuwania programów w każdym sektorze

¢ Przechowywanie danych przez okres dłuższy niż 20 lat

 Efektywność ¢ Nieprzerwane czytanie ¢

Czytanie ciągłe z 8/16/32/64-Byte Wrap

¢ Tylko 8 zegarków do adresowania pamięci

Pozwala na prawdziwą operację XIP (execute in place)

 Niska moc, szeroki zakres temperatur

¢ Jednorazowe zasilanie 2,7 do 3,6 V

W zakresie działania od -40°C do +85°C

W zakresie pracy od -40°C do +105°C

 Zaawansowane funkcje bezpieczeństwa

¢ Oprogramowanie i sprzęt chroniący przed pismami

Zatrzymanie zasilania

¢ Specjalna ochrona OTP

¢ 64-bitowy unikalny identyfikator dla każdego urządzenia

Rejestr parametrów wykrywalnych (SFDP)

3X256-bajtów rejestrów bezpieczeństwa z blokadami OTP

Bity rejestru stanu zmiennych i nie zmiennych

 Opakowania oszczędne na przestrzeni

️ 8-pin SOIC 208-mil

¢ 16-pin SOIC 300-mil (dodatkowy /RESET pin)

️ 8-pad WSON 6x5-mm / 8x6-mm

WLCSP z 24 piłkami

W przypadku KGD i innych opcji skontaktuj się z Winbond

Opis

Pamięć seryjna flash W25Q128JV (128M-bit) zapewnia rozwiązanie pamięci masowej dla systemów o ograniczonej przestrzeni, szpilkach i mocy.Seria 25Q oferuje elastyczność i wydajność znacznie wyższe niż zwykłe urządzenia Serial FlashSą idealne do przesyłania kodu do pamięci RAM, wykonywania kodu bezpośrednio z Dual/Quad SPI (XIP) i przechowywania głosu, tekstu i danych.Zasilanie 6V o zużyciu prądu wynoszącym nie więcej niż 1μA w przypadku wyłączeniaWszystkie urządzenia są oferowane w oszczędnych opakowaniach.

Array W25Q128JV jest zorganizowany na 65 536 programowalnych stron po 256 bajtów.grupy 128 (32KB bloki usunięte)W W25Q128JV znajduje się odpowiednio 4 096 sektorów i 256 bloków.Małe sektory 4KB umożliwiają większą elastyczność w aplikacjach wymagających przechowywania danych i parametrów.

W25Q128JV obsługuje standardowy seryjny interfejs peryferyjny (SPI), dual/quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 i I/O3. SPI clock frequencies of W25Q128JV of up to 133MHz are supported allowing equivalent clock rates of 266MHz (133MHz x 2) for Dual I/O and 532MHz (133MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/OTe prędkości przesyłania mogą przewyższać standardowe asynchroniczne 8 i 16-bitowe pamięci Flash równoległe.

Dodatkowo urządzenie obsługuje standardowy JEDEC producent i identyfikator urządzenia oraz SFDP, a także 64-bitowy unikalny numer seryjny i trzy 256-bajty rejestry bezpieczeństwa.

Informacje

Rysunek

Nasza przewaga:

• Wysokiej jakości produkty --- nasze oferty są 100% nowe i oryginalne, ROHS
• Konkurencyjna cena --- dobre kanały zakupów o dobrej cenie.
• Profesjonalna obsługa --- ścisłe testowanie jakości przed wysyłką i doskonała obsługa posprzedażna po zakupie.
• Odpowiednie zapasy --- Z wsparciem naszego silnego zespołu zakupów,
• Szybka dostawa --- wysyłamy towary w ciągu 1-3 dni roboczych po potwierdzeniu płatności.

Zapewnij się, że spełniasz wszystkie wymagania.Nie, nie.
