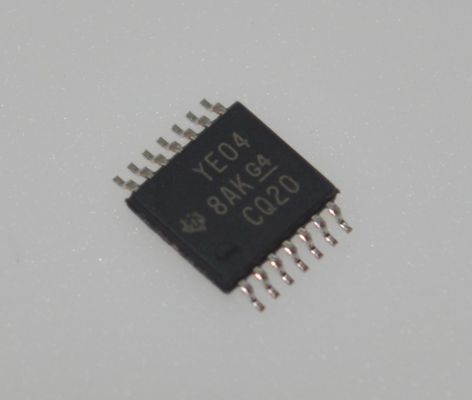

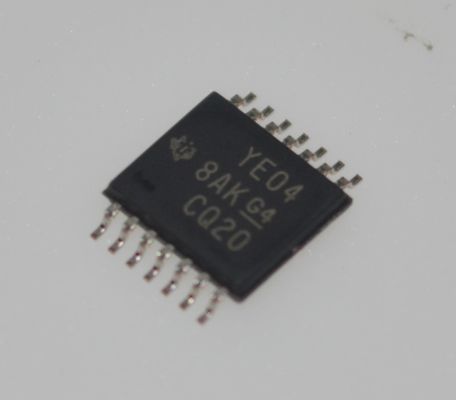

TXB0104PWR 4-bitowy dwukierunkowy translator napięcia z automatycznym wykrywaniem kierunku, 1,2 V do 3,6 V na portach A/B, 2 V do 5,5 V na VCCA/B, wysoka szybkość transmisji danych i brak wymogu sekwencjonowania zasilania

TXB0104PWR 4-bitowy dwukierunkowy tłumacz poziomu napięcia z funkcjami automatycznego czujnika kierunku od 1,2 V do 3,6 V w portach A/B od 2 V do 5,5 V w wysokiej szybkości transmisji danych VCCA/B i bez wymagania sekwencjonowania zasilania

inbsp;

Cechy

ibull; 1,2V do 3,6V w porcie A i 1,65V do 5,5V w porcie B (VCCA andle; VCCB)

andbull; funkcja izolacji VCC: jeżeli jedno z wejściowych ss VCC jest w GND, wszystkie wyjścia znajdują się w stanie wysokiej impedancji

andbull; Obwód wejściowy włączony do wyjścia (OE) odwołujący się do VCCA

ibull; niskie zużycie energii, 5andmu; maksymalny ICC

ibull; I OFF obsługuje częściowy tryb wyłączania mocy

ibull; Wydajność zamknięcia przekracza 100mA na JESD 78, klasa II

ibull; Ochrona ESD przekracza JESD 22

/i  i  Port:

inbsp; inbsp; ibull; 2500V Model ludzkiego ciała (A114-B)

inbsp; inbsp; ibull; 1500V Model urządzenia naładowanego (C101)

I  i  B Port:

inbsp; inbsp; ibull; iplusmn;15kV Model ludzkiego ciała (A114-B)

inbsp; inbsp; ibull; 1500V Model urządzenia naładowanego (C101)

inbsp;

Wnioski

ibull; zestawy słuchawek

ibull; smartfony

tabletki

ibull; Desktop PC

inbsp;

Opis

Ten 4-bitowy tłumacz nieodwracalny TXB0104 wykorzystuje dwie oddzielne konfigurowalne szyny zasilania. Port A jest zaprojektowany do śledzenia VCCA. VCCA akceptuje wszelkie napięcie zasilania od 1,2 V do 3,6 V.Port B jest przeznaczony do śledzenia VCCB. VCCB akceptuje wszelkie napięcie zasilania od 1,65 V do 5,5 V. Umożliwia to uniwersalną dwukierunkową transformację niskiego napięcia między dowolnym z węzłów napięcia 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V i 5 V.VCCA nie może przekraczać VCCB.

Aby zapewnić stan wysokiej impedancji podczas uruchamiania lub wyłączenia zasilania,OE musi być połączony z GND za pomocą rezystora pociągowego..

Urządzenie TXB0104 jest zaprojektowane tak, aby obwód wejściowy OE był zasilany przez VCCA.

Urządzenie to jest w pełni wyszczególnione dla aplikacji częściowego wyłączenia przy użyciu I OFF. Obwody I OFF wyłączają wyjścia,który zapobiega uszkodzonemu odpływowi prądu poprzez urządzenie, gdy urządzenie jest wyłączone.

inbsp;

Informacje

inbsp;

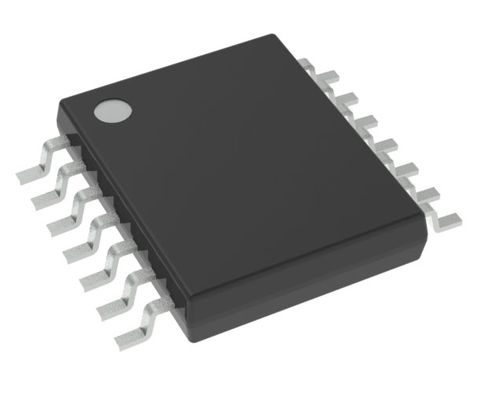

Rysunek
