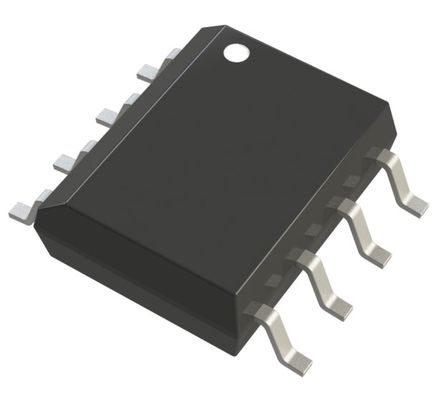

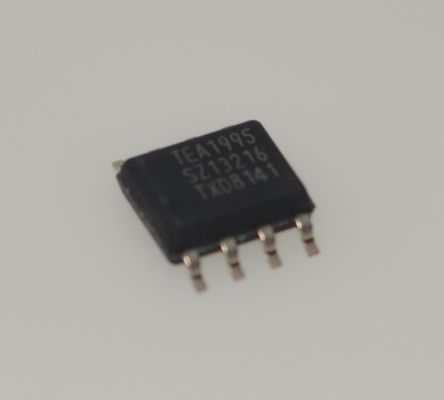

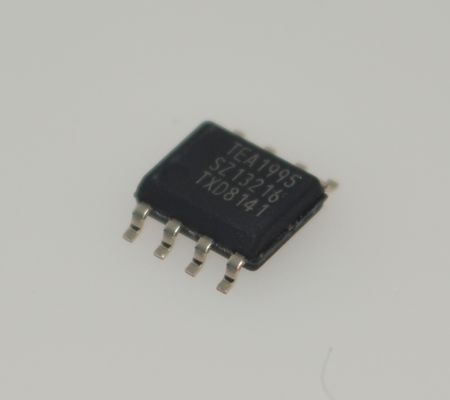

TEA1995T Kontroler prostownika synchronicznego dla SMPS Wysoka wydajność 15µA Rozruch 650µA Praca Tryb CCM/DCM/QR 200kHz Maks. Zaawansowana ochrona

TEA1995T Kontroler prostownika synchronicznego dla SMPS Wysoka wydajność 15andmicro;A Rozruch 650andmicro;A Praca Tryb CCM/DCM/QR 200kHz Max Zaawansowana ochrona

andnbsp;

Cechy

2.1 Cechy wydajności

andbull; Adaptacyjne sterowanie bramką dla maksymalnej wydajności przy dowolnym obciążeniu

andbull; Prąd zasilania w trybie oszczędzania energii poniżej 200 andmu;A

2.2 Cechy zastosowania

andbull; Szeroki zakres napięcia zasilania od 4,5 V do 38 V

andbull; Podwójne prostowanie synchroniczne dla rezonansowego LLC w obudowie SO8

andbull; Prostowanie synchroniczne dla przetwornic flyback z wieloma wyjściami

andbull; Obsługuje działanie 5 V z tranzystorami MOSFET SR o poziomie logicznym

andbull; Wejścia różnicowe do wykrywania napięć drenu i źródła każdego tranzystora MOSFET SR

2.3 Cechy sterowania

andbull; Sterowanie SR bez minimalnego czasu włączenia

andbull; Adaptacyjne sterowanie bramką dla szybkiego wyłączenia na końcu przewodzenia

andbull; Zabezpieczenie przed zbyt niskim napięciem (UVLO) z aktywnym ściąganiem bramki

andnbsp;

Zastosowania

TEA1995T jest przeznaczony do zasilaczy rezonansowych. W takich zastosowaniach może sterować dwoma zewnętrznymi tranzystorami MOSFET prostownika synchronicznego do prostowania napięć na dwóch uzwojeniach wtórnych transformatora. Te tranzystory MOSFET zastępują diody. Może być używany we wszystkich zasilaczach wymagających wysokiej wydajności:

andbull; Zasilacze

andbull; Zasilacze do komputerów stacjonarnych i komputerów All-in-one

andbull; Zasilacze do telewizorów

andbull; Zasilacze do serwerów

andnbsp;

Opis

TEA1995T to pierwszy produkt nowej generacji układów scalonych kontrolerów prostownika synchronicznego (SR) dla zasilaczy impulsowych. Zawiera adaptacyjną metodę sterowania bramką dla maksymalnej wydajności przy dowolnym obciążeniu.

TEA1995T to dedykowany układ scalony kontrolera do prostowania synchronicznego po stronie wtórnej przetwornic rezonansowych. Posiada dwa stopnie sterownika do sterowania tranzystorami MOSFET SR, które prostują wyjścia uzwojeń wtórnych transformatora z centralnym odczepem. Dwa stopnie sterownika bramki mają własne wejścia czujnikowe i działają niezależnie.

TEA1995T może być również używany w przetwornicach flyback z wieloma wyjściami, z tranzystorem MOSFET SR umieszczonym po stronie dolnej.

TEA1995T jest produkowany w procesie Silicon-On-Insulator (SOI).
