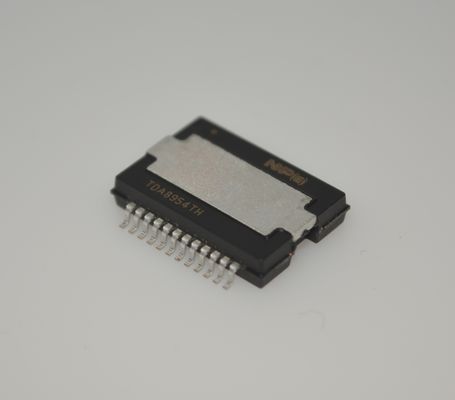

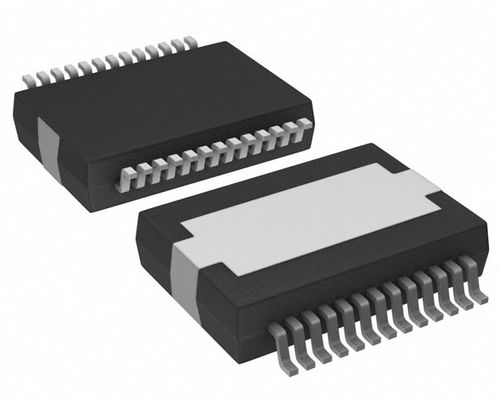

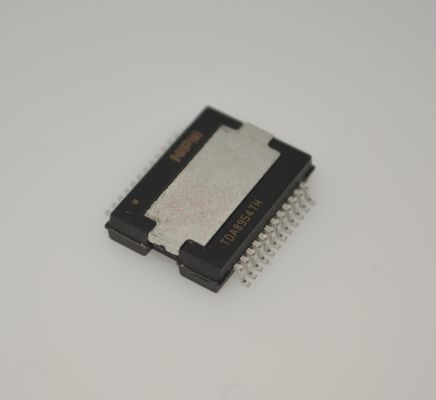

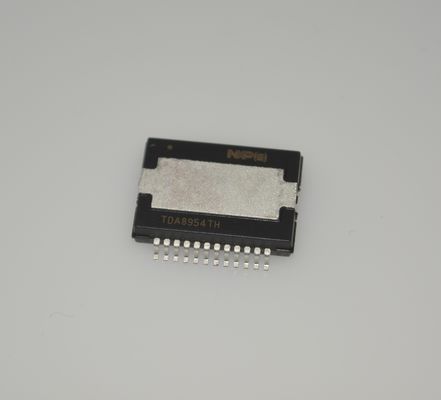

TDA8954TH 2x 150W Klasa D Amper 90% Wydajność Niska 0,01% THD Mute/Standby OT/SC Ochrona szeroka ±12,5V do ±40V Zasilanie Samochronione wyjścia

TDA8954TH 2x 150W Klasa D Amper 90% Wydajność Niska 0,01% THD Mute/Standby OT/SC Ochrona szeroka ±12,5V do ±40V Zasilanie Samochronione wyjścia

Cechy

Wysoka moc wyjściowa w typowych zastosowaniach:

SE 2 × 210 W, RL = 4 Ω (VDD = 41 V; VSS = −41 V)

SE 2 × 235 W, RL = 3 Ω (VDD = 39 V; VSS = −39 V)

SE 2 × 150 W, RL = 6 Ω (VDD = 41 V; VSS = −41 V)

BTL 1 × 420 W, RL = 8 Ω (VDD = 41 V; VSS = −41 V)

Poziom napięcia zasilania symetrycznego od ±12,5 V do ±42,5 V

Stereo pełne wejścia różniczkowe, mogą być używane jako wzmacniacz stereo SE lub mono BTL

Niski poziom hałasu

Płynne uruchomienie i wyłączenie bez hałasu

Diagnostyka dwupalitowa dla obwodów ochronnych

Zegar wewnętrzny lub zewnętrzny o stałej częstotliwości

Wysoka wydajność ≈93 %

Zwolnienie przemiany czasu martwego

Niski prąd w stanie spoczynku

Zaawansowana strategia ochrony: ochrona napięcia i ograniczanie prądu wyjściowego

Wykorzystanie funkcji "Thermal FoldBack" (TFB) z wyłączeniem

Stały wzrost 30 dB w SE i 36 dB w zastosowaniach BTL

Całkowicie zabezpieczona przed zwarciem podczas obciążenia

Modulacja BD w konfiguracji BTL

Ochrona zegarowa

Wnioski

DVD

System Home Theater In A Box (HTIAB)

Mini i mikro odbiornik

System głośników o dużej mocy

Subwoofery

System publicznych adresów (PA)

Opis

TDA8954 to stereo lub mono wysokiej wydajności wzmacniacz mocy dźwiękowej klasy D w jednym układzie stacjonarnym o niskim rozpraszaniu mocy.Jest zaprojektowany do dostarczania do 2 × 210 W na obciążenie 4 Ω w aplikacji stereo Single-Ended (SE), lub 1 × 420 W do obciążenia 8 Ω w zastosowaniu mono Bridge-Tied Load (BTL).

Łączy w sobie korzyści wynikające z wydajności klasy D (≈93% w obciążeniu 4 Ω) z audiofilną jakością dźwięku porównywalną z jakością dźwięku związaną z wzmacnianiem klasy AB.

Wzmacniacz działa w szerokim zakresie napięcia zasilania od ± 12,5 V do ± 42,5 V i posiada niskie zużycie prądu w stanie spoczynku.

TDA8954 jest wyposażony w dwa szpilki diagnostyczne do monitorowania stanu obwodów termicznego zwrotu (TFB), ochrony przed prądem (OCP) i innych obwodów ochronnych.

Informacje

Rysunek
