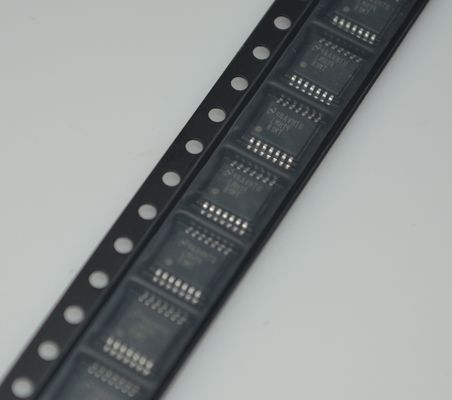

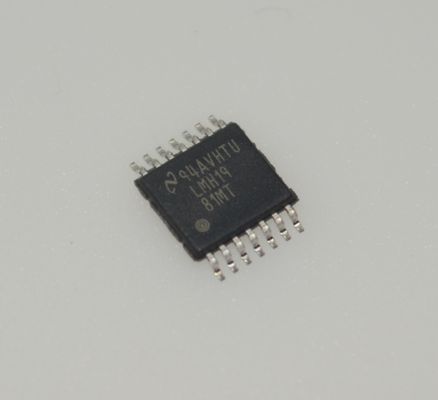

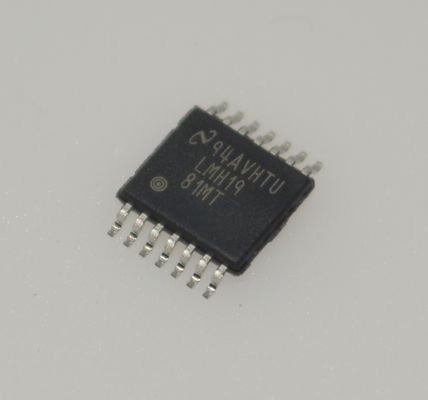

LMH1981MTX/NOPB Generator synchronizacji wideo 3,3 V, operacja ±20ps Jitter, Genlock i Free Run, automatyczne wykrywanie HD/SD, 10-bitowy przetwornik DAC, temperatura przemysłowa -40°C do 85°C, obudowa 14-TSSOP

• Standardowe rozdzielenie synchronizacji wideo analogowego dla 2 interfejsów NTSC, PAL, 480I/P, 576I/P, 720P i 1080I/P/PsF z interfejsów Composite Video (CVBS), S-Video (Y/C) i Component Video (YPBPR/GBR)
• Synchronizacja dwu poziomowa i trzypoziomowa
• Wyniki synchronizacji złożone, poziome i pionowe
• Wydatki w formacie burst/Back Porch Timing, Odd/Even Field i Video Format
• Wyższa wydajność jitra na wiodącej stronie HSync
• Automatyczne wykrywanie formatu wideo
• 50% SyncSlicing dla wejścia wideo od 0,5 VPP do 2 VPP
• 3.3V do 5V zasilanie

• Sprzęt telewizyjny i profesjonalny
• Systemy HDTV/DTV
• Obwody genlock
• Urządzenia do nagrywania wideo
• Set-Top Box (STB) i cyfrowe rejestratory wideo (DVR)
• Wyświetlacze wideo

LMH1981 jest wysokiej wydajności wieloformatowy segregator synchronizacji idealny do stosowania w szerokim zakresie aplikacji wideo, takich jak nadawanie i profesjonalne sprzęt wideo i systemy HDTV / DTV.

wejście akceptuje standardowe analogowe sygnały wideo SD/ED/HD z synchronizacją dwulanową lub trójulanową, a wyjścia zapewniają wszystkie krytyczne sygnały czasowe w logice CMOS,które przechodzą od kolei do kolei (VCC i GND), w tym Composite, Synchronizacja pozioma i pionowa, czas wybuchu / tylnego wnętrza, pole nieparze / równe i wyjścia formatu wideo.minimalizowanie obwodów zewnętrznych potrzebnych do czyszczenia i zmniejszania drgania w kolejnych etapach generowania zegara.

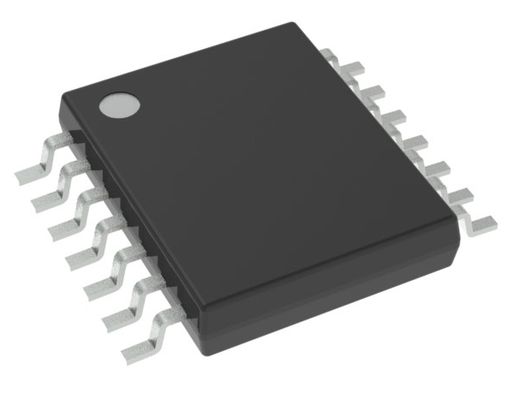

LMH1981 automatycznie wykrywa format wprowadzanego wideo, eliminując potrzebę programowania za pomocą mikrokontrolera i stosuje precyzyjne 50-procentowe cięcie synchronizacyjne w celu zapewnienia dokładnej ekstrakcji synchronizacji w OH,nawet w przypadku wejścia o nieregularnej amplitudzie z powodu niewłaściwego zakończenia lub utraty przesyłuJego unikalny format wyjścia wideo przekazuje całkowitą liczbę poziomych linii w polu jako 11-bitowy strumień danych seryjnych binarnych,który może być dekodowany przez system wideo w celu określenia wprowadzonego formatu wideo i umożliwienia dynamicznej regulacji parametrów systemuLMH1981 jest dostępny w 14-pin TSSOP pakiet i działa w zakresie temperatur od -40 ° C do +85 ° C.
