Wzmacniacz operacyjny Hi-Fi Audio LM4562MAX o wyjątkowo niskim poziomie szumów
Atrybuty produktu
| Atrybut |
Wartość |
| Funkcjonować |
Step-Up, Step-Down |
| Konfiguracja wyjściowa |
Pozytywne lub negatywne |
| Topologia |
Buck, wzmocnij |
| Typ wyjścia |
Nastawny |
| Liczba wyjść |
1 |
Cechy
- Z łatwością steruje obciążeniami 600 Ω
- Zoptymalizowany pod kątem doskonałej wierności sygnału audio
- Zabezpieczenie przed zwarciem wyjścia
- PSRR i CMRR przekraczają 120 dB (typ)
- Pakiety SOIC, PDIP i TO-99
Aplikacje
- Ultrawysokiej jakości wzmocnienie dźwięku
- Przedwzmacniacze wysokiej jakości
- Profesjonalny dźwięk o wysokiej wydajności
- Aktywne sieci korekcyjne i zwrotnice o wysokiej wierności
- Wysokowydajne sterowniki i odbiorniki linii
Opis
LM4562 należy do serii wzmacniaczy operacyjnych o bardzo niskich zniekształceniach, niskim poziomie szumów i dużej szybkości narastania, zoptymalizowanych i w pełni przystosowanych do zastosowań o wysokiej wydajności i wierności. Wzmacniacze operacyjne audio LM4562 zapewniają doskonałe wzmocnienie sygnału audio, zapewniając wyjątkową jakość dźwięku. LM4562 łączy w sobie wyjątkowo niską gęstość szumów napięcia (2,7 nV/√ Hz) ze znikomo niskim THD+N (0,00003%), aby z łatwością zaspokoić najbardziej wymagające zastosowania audio. Aby zapewnić bezkompromisową pracę nawet najbardziej wymagających obciążeń, LM4562 charakteryzuje się dużą szybkością narastania ±20 V/μs i wydajnością prądową wynoszącą ±26 mA. Co więcej, zakres dynamiki jest maksymalizowany przez stopień wyjściowy, który steruje obciążeniami 2 kΩ z dokładnością do 1 V dowolnego napięcia zasilania i z dokładnością do 1,4 V przy zasilaniu obciążeń 600 Ω.
Wyjątkowe współczynniki CMRR (120 dB), PSRR (120 dB) i VOS (0,1 mV) LM4562 zapewniają wzmacniaczowi doskonałą wydajność wzmacniacza operacyjnego DC. LM4562 ma szeroki zakres zasilania od ±2,5 V do ±17 V. W tym zakresie zasilania obwód wejściowy LM4562 utrzymuje doskonałe tłumienie sygnału wspólnego i zasilania, a także utrzymuje niski wejściowy prąd polaryzacji. LM4562 charakteryzuje się stabilnym wzmocnieniem jedności. Ten wzmacniacz operacyjny audio osiąga wyjątkową wydajność prądu przemiennego podczas sterowania złożonymi obciążeniami o wartościach sięgających 100 pF.
Model LM4562 jest dostępny w wersji 8-odprowadzeniowej o wąskiej obudowie SOIC, 8-odprowadzeniowej PDIP i 8-odprowadzeniowej TO-99.
Specyfikacje techniczne
| Kategoria |
Układy scalone (IC) Liniowy Wzmacniacze Oprzyrządowanie, wzmacniacze operacyjne, wzmacniacze buforowe |
| Mfr |
Instrumenty Teksasu |
| Szereg |
- |
| Opakowanie |
Taśma i szpula (TR) Taśma cięta (CT) Digi-Reel® |
| Stan części |
Aktywny |
| Typ wzmacniacza |
Audio |
| Liczba obwodów |
2 |
| Typ wyjścia |
- |
| Szybkość narastania |
20 V/µs |
| Uzyskaj produkt o przepustowości |
55 MHz |
| Prąd – błąd wejściowy |
10 nA |
| Napięcie — przesunięcie wejściowe |
100 µV |
| Prąd - podaż |
10 mA (x2 kanały) |
| Prąd - Wyjście / Kanał |
26 mA |
| Napięcie — zakres zasilania (min) |
5 V |
| Napięcie — zakres zasilania (maks.) |
34 V |
| Temperatura pracy |
-40°C ~ 85°C |
| Typ mocowania |
Montaż powierzchniowy |
| Opakowanie/etui |
8-SOIC (szerokość 0,154", 3,90 mm) |
| Pakiet urządzeń dostawcy |
8-SOIC |
| Podstawowy numer produktu |
LM4562 |

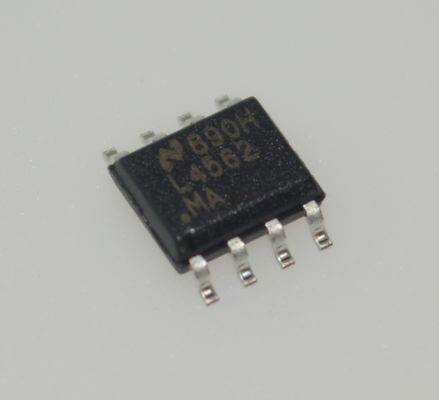

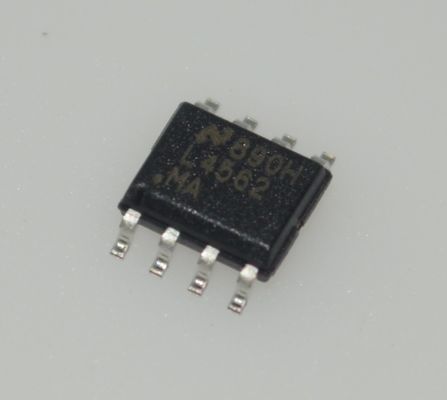

Rysunek produktu
