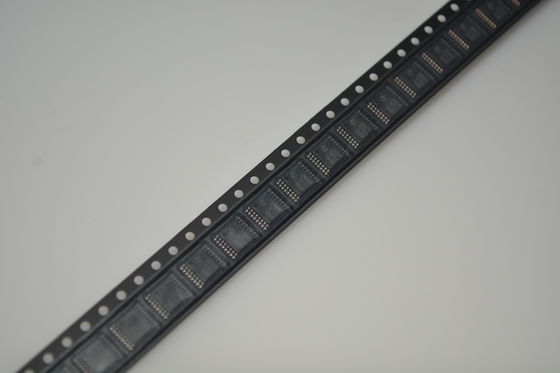

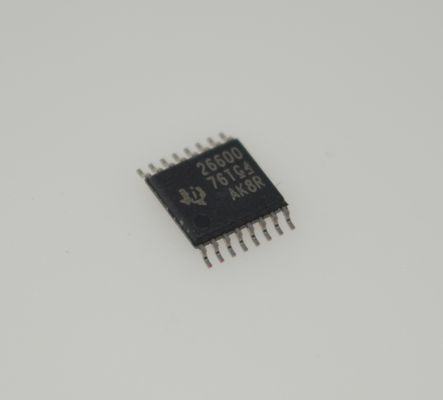

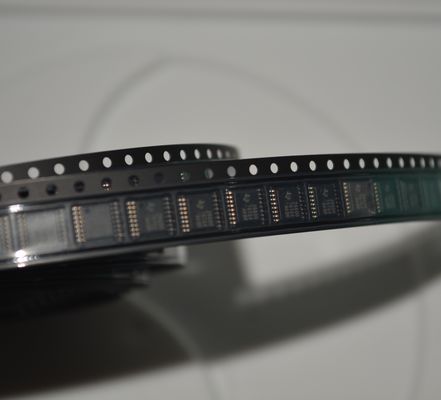

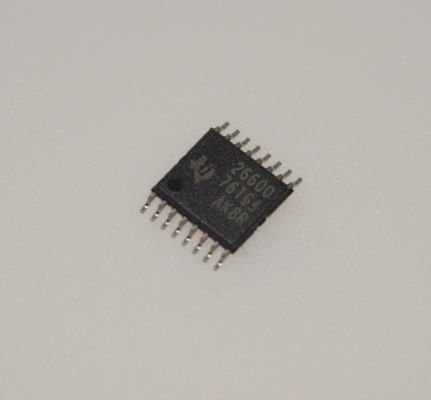

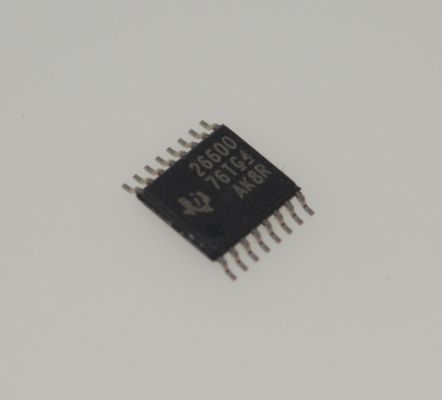

TPS26600PWPR Bezpiecznik e-Fuse 42 V/3 A z bardzo niskim IQ ±1,5% OVP Regulowany próg OVP Ograniczenie prądu Moc Dobra Ochrona przed odwrotną polaryzacją i wejściem/wyjściem
Atrybuty produktu
| Atrybut |
Wartość |
| Funkcjonować |
Step-Up, Step-Down |
| Konfiguracja wyjściowa |
Pozytywne lub negatywne |
| Topologia |
Buck, wzmocnij |
| Typ wyjścia |
Nastawny |
| Liczba wyjść |
1 |
Opis produktu
Urządzenia TPS2660x są kompaktowe, wyposażone w bogate bezpieczniki wysokonapięciowe z pełnym zestawem funkcji ochronnych. Szeroki zakres wejściowy zasilania od 4,2 do 60 V umożliwia sterowanie wieloma popularnymi napięciami szyny DC. Urządzenie wytrzymuje i chroni obciążenia przed dodatnim i ujemnym napięciem zasilania do ±60 V.
Cechy
- 4,2 V do 60 V Napięcie robocze, absolutne maksimum 62 V
- Zintegrowane zabezpieczenie przed odwrotną polaryzacją wejścia do -60 V — nie są wymagane żadne dodatkowe komponenty
- Zintegrowane tranzystory MOSFET typu back-to-back o całkowitej rezystancji RON 150 mΩ
- 0,1-A do 2,23-A Regulowany limit prądu (dokładność ±5% przy 1 A)
- Możliwość zapewnienia bezpieczeństwa funkcjonalnego — dostępna dokumentacja pomocna w projektowaniu systemu bezpieczeństwa funkcjonalnego
- Ochrona obciążenia podczas przepięć (IEC 61000-4-5) przy minimalnej liczbie komponentów zewnętrznych
- Wyjście wskaźnika prądu IMON (dokładność ±8,5%)
- Niski prąd spoczynkowy, 300 µA podczas pracy, 20 µA przy wyłączeniu
- Regulowane UVLO, odcięcie OVP, kontrola szybkości narastania sygnału wyjściowego
- Blokowanie prądu wstecznego
- Stały zacisk przepięciowy 38 V (tylko TPS26602)
- Dostępne w łatwych w użyciu obudowach 16-pinowych HTSSOP i 24-pinowych VQFN
- Możliwość wyboru opcji reakcji na błąd ograniczający prąd (automatyczne ponowne podjęcie próby, wyłączenie zatrzasku, tryb wyłącznika automatycznego)
- Uznany UL2367 – plik nr 169910 – RILIM ≥ 5,36 kΩ (maksymalnie 2,35 A)
- UL60950 – Bezpieczny podczas testu awarii pojedynczego punktu – Wykrywanie przerwy/zwarcia ILIM
Aplikacje
- Programowalny sterownik logiczny
- Rozproszony system sterowania (DCS)
- Sterowanie i automatyzacja
- Redundantne zasilanie ORing
- Przemysłowa ochrona przeciwprzepięciowa
Dodatkowe informacje
| Kategoria |
Układy scalone (IC) Zarządzanie energią (PMIC) Aktualne regulacje/zarządzanie |
| Producent |
Instrumenty Teksasu |
| Opakowanie |
Taśma i szpula (TR) Taśma cięta (CT) Digi-Reel® |
| Stan części |
Aktywny |
| Funkcjonować |
Bezpiecznik elektroniczny |
| Dokładność |
±5% |
| Napięcie – wejście |
4,2 V ~ 55 V |
| Prąd - Wyjście |
2,35A |
| Temperatura pracy |
-40°C ~ 125°C (TJ) |
| Typ mocowania |
Montaż powierzchniowy |
| Opakowanie/etui |
16-PowerTSSOP (szerokość 0,173", 4,40 mm) |
| Pakiet urządzeń dostawcy |
16-HTSSOP |
| Podstawowy numer produktu |
TPS26600 |
