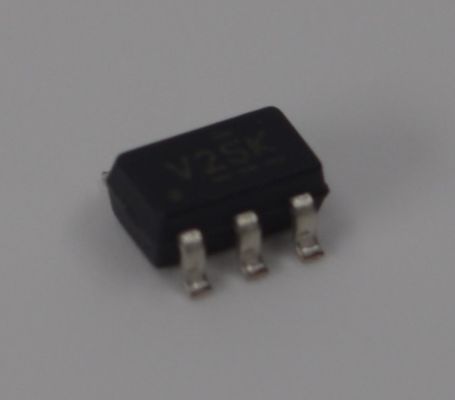

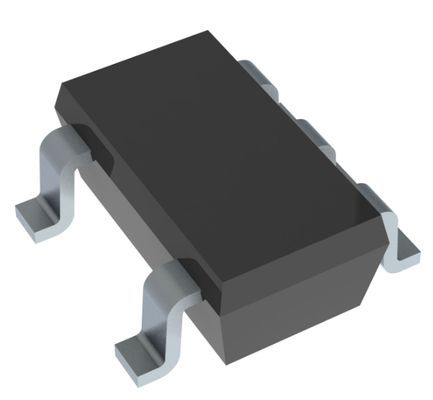

SN74CBTLV1G125DBVR 1-kanałowy przełącznik autobusowy niskiego napięcia <5Ω Opcja 3.3V/2.5V Operacja 0-5V Poziom Transformacja Ultra-Niska moc 10ns Prędkość SOT-23-5 Pakiet umożliwia wprowadzenie ciepła

SN74CBTLV1G125DBVR 1-kanałowy przełącznik magistrali niskiego napięcia<5andOmega; Rezystancja w stanie włączenia 3,3V/2,5V Działanie 0-5V Tłumaczenie poziomów Ultra-niskie zużycie energii 10ns Szybkość Obudowa SOT-23-5 Umożliwia wkładanie na gorąco

andnbsp;

CECHY

andbull; 5-andOmega; Połączenie przełącznika między dwoma portami

andbull; Przełączanie rail-to-rail na portach wejścia/wyjścia danych

andbull; Ioff obsługuje częściowe wyłączenie zasilania

andnbsp;

Zastosowania

Tłumaczenie/przesuwanie poziomów:

Scenariusz: W systemach mieszanych napięć, łączenie procesora niskiego napięcia (np. 1,8V lub 2,5V MCU) z peryferiami wyższego napięcia (np. czujnik 5V lub urządzenie starszego typu).

Jak to działa: Jego szeroki zakres napięcia (0 do 5V) umożliwia płynny dwukierunkowy transfer sygnału między obwodami o różnych napięciach, umożliwiając przesuwanie poziomów bez dodatkowego zasilania.

Izolacja i multipleksowanie magistrali:

Scenariusz: Gdy wiele urządzeń peryferyjnych musi współdzielić tę samą linię danych (np. Iandsup2;C, SPI) lub linię adresową, ale tylko jedno urządzenie może komunikować się z hostem w danym momencie.

Jak to działa: Używając wielu takich przełączników, MCU może kontrolować przełączanie w celu połączenia magistrali z Urządzeniem A lub Urządzeniem B, skutecznie izolując niewybrane urządzenia i zapobiegając konfliktom na magistrali.

Obsługa wkładania na gorąco:

Scenariusz: Aplikacje wymagające podłączania modułów lub kart na gorąco, takie jak płyty telekomunikacyjne, moduły sterowania przemysłowego lub urządzenia testujące.

Jak to działa: Wewnętrzna konstrukcja obwodu wytrzymuje niepewną sekwencję zasilania, chroniąc procesor i wrażliwe obwody przed przepięciami i udarami prądowymi podczas włączania lub wyłączania zasilania.

Przełączanie sygnałów analogowych i cyfrowych:

Scenariusz: Przełączanie ścieżek sygnału audio, wybór wejścia czujnika lub sygnałów cyfrowych o niskiej prędkości.

Uwaga: Chociaż może przesyłać sygnały analogowe (w swoim zakresie napięcia), ze względu na rezystancję w stanie włączenia (~5andOmega;) i ograniczenia przepustowości, nie nadaje się do sygnałów analogowych o wysokiej częstotliwości (np. wideo) lub precyzyjnego pozyskiwania analogowego (np. precyzyjne wejścia ADC).

andnbsp;

OPIS

SN74CBTLV1G125 posiada pojedynczy szybki przełącznik linii. Przełącznik jest wyłączony, gdy wejście enable (OE) jest wysokie.

To urządzenie jest w pełni specyfikowane dla aplikacji częściowego wyłączenia zasilania przy użyciu Ioff. Funkcja Ioff zapewnia, że szkodliwy prąd nie będzie płynął wstecz przez urządzenie, gdy jest ono wyłączone. Urządzenie ma izolację podczas wyłączania zasilania.

Aby zapewnić stan wysokiej impedancji podczas włączania lub wyłączania zasilania, OE powinno być połączone z VCC za pomocą rezystora podciągającego; minimalna wartość rezystora jest określana przez zdolność sterownika do pochłaniania prądu.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
