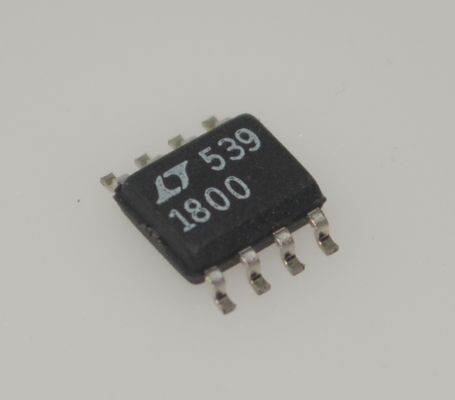

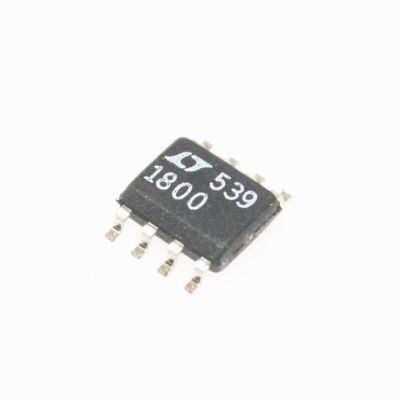

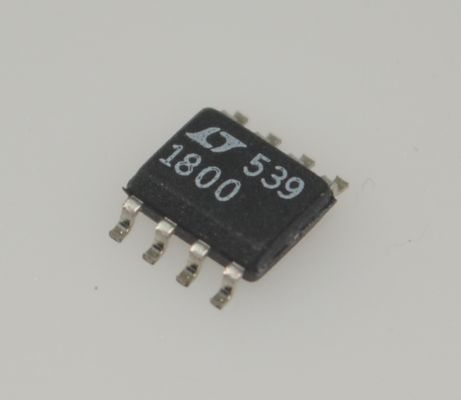

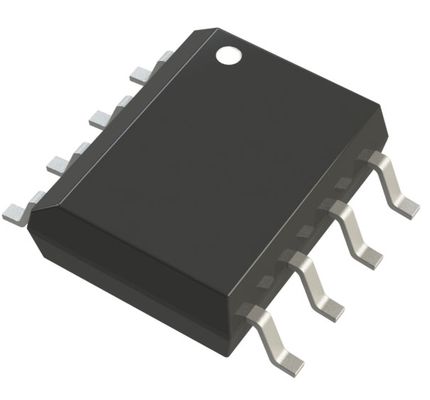

LT1800CS8 Wysokiej Prędkości 100MHz Op Amp 400V/μs Prędkość przeciągania Niska 3,5mV Offset Rail-to-Rail Wyjście od 5V do ±5V Zapewnienie 7nA IB Spacerujący SOIC-8 dla sterowników filtrów/ADC

LT1800CS8 Szybki wzmacniacz operacyjny 100MHz, szybkość narastania 400V/andmicro;s, niski offset 3,5mV, wyjście rail-to-rail, zasilanie od 5V do andplusmn;5V, 7nA IB, oszczędny SOIC-8 dla filtrów/sterowników ADC

andnbsp;

CECHY

n Iloczyn wzmocnienia i szerokości pasma: 80MHz

n Zakres trybu wspólnego wejścia obejmuje obie szyny zasilania

n Wyjście oscyluje od szyny do szyny

n Niski prąd spoczynkowy: maks. 2mA

n Napięcie offsetu wejściowego: maks. 350andmu;V

n Prąd polaryzacji wejściowej: maks. 250nA

n Niski szum napięciowy: 8,5nV/andradic;Hz

n Szybkość narastania: 25V/andmu;s

n Tłumienie sygnału współbieżnego: 105dB

n Tłumienie zasilania: 97dB

n Wzmocnienie w otwartej pętli: 85V/mV

n Zakres temperatur pracy: andndash;40anddeg;C do 85anddeg;C

n Dostępny w obudowach 8-Pin SO i 5-Pin Low Profile (1mm) ThinSOTandtrade;

andnbsp;

ZASTOSOWANIA

n Przetwarzanie sygnałów niskonapięciowych, wysokiej częstotliwości

n Sterowanie przetwornikami A/D

n Wzmacniacze buforowe rail-to-rail

n Filtry aktywne

n Sterownik linii wideo

andnbsp;

OPIS

LTandreg;1800 to niskonapięciowy, szybki wzmacniacz operacyjny z wejściem i wyjściem rail-to-rail o doskonałej wydajności DC. LT1800 charakteryzuje się zredukowanym prądem zasilania, niższym napięciem offsetu wejściowego, niższym prądem polaryzacji wejściowej i wyższym wzmocnieniem DC niż inne urządzenia o porównywalnej szerokości pasma.

LT1800 ma zakres wejściowy, który obejmuje obie szyny zasilania, a wyjście oscyluje w granicach 20mV od którejkolwiek szyny zasilania, aby zmaksymalizować dynamiczny zakres sygnału w aplikacjach niskonapięciowych.

LT1800 zachowuje swoją wydajność przy zasilaniu od 2,3V do 12,6V i jest specyfikowany przy zasilaniu 3V, 5V i andplusmn;5V. Wejścia mogą być sterowane poza zakres zasilania bez uszkodzenia lub odwrócenia fazy wyjścia.

LT1800 jest dostępny w obudowie 8-pin SO ze standardowym wyprowadzeniem wzmacniacza operacyjnego oraz w obudowie 5-pin TSOT-23. Wersje podwójne i poczwórne LT1800 można znaleźć w karcie katalogowej LT1801/LT1802. LT1800 może być używany jako zamiennik dla wielu wzmacniaczy operacyjnych w celu poprawy zakresu wejścia/wyjścia i wydajności.
