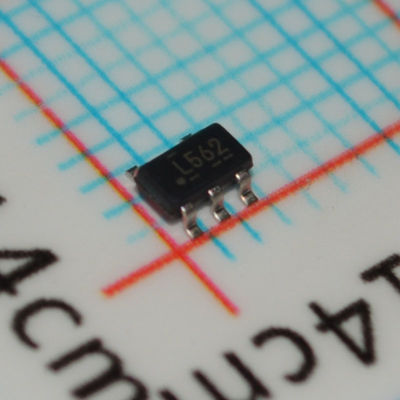

TPS560200DBVR 3.3V 0.6A Synchronous Buck Converter z 95% Efficiency 4.5-17V Input 1.2MHz Frequency Eco-mode Kompensacja wewnętrzna Soft Start i ochrona termiczna w pakiecie SOT-23

TPS560200DBVR 3.3V 0.6A Synchroniczny konwerter obniżający z 95% wydajnością, wejście 4.5-17V, częstotliwość 1.2MHz, tryb Eco, wewnętrzna kompensacja, łagodny start i ochrona termiczna w obudowie SOT-23

andnbsp;

Cechy

andbull; Zintegrowane monolityczne MOSFETy 0.95-andOmega; po stronie górnej i 0.33 andOmega; po stronie dolnej

andbull; Ciągły prąd wyjściowy 500 mA

andbull; Zakres napięcia wyjściowego: 0.8 V do 6.5 V

andbull; Napięcie odniesienia 0.8 V z dokładnością andplusmn;1.3% w zakresie temperatur

andbull; Zaawansowany tryb Auto-Skip Eco-Modeandtrade; dla wysokiej wydajności przy małym obciążeniu

andbull; Tryb D-CAP2andtrade; umożliwia szybką reakcję na stany nieustalone

andbull; Brak potrzeby stosowania zewnętrznej kompensacji

andbull; Częstotliwość przełączania 600 kHz

andbull; 2-ms wewnętrzny łagodny start

andbull; Bezpieczny rozruch do wstępnie spolaryzowanego VOUT

andbull; Wyłączenie termiczne

andbull; Zakres temperatur pracy złącza od andndash;40anddeg;C do 125anddeg;C

andbull; Dostępny w 5-pinowej obudowie SOT-23

andnbsp;

Zastosowania

andbull; Dekodery

andbull; Modemy

andbull; DTB

andbull; ASDL

andnbsp;

Opis

TPS560200 to 17-V, 500-mA, nisko-Iq, adaptacyjny, synchroniczny, monolityczny konwerter obniżający w trybie D-CAP2 z zintegrowanymi MOSFETami w łatwej w użyciu 5-pinowej obudowie SOT-23.

TPS560200 pozwala projektantom systemów uzupełnić zestaw regulatorów szyny zasilania różnych urządzeń końcowych o ekonomiczne rozwiązanie o niskiej liczbie elementów i niskim prądzie czuwania. Główna pętla sterowania urządzenia wykorzystuje tryb sterowania D-CAP2, który zapewnia szybką reakcję na stany nieustalone bez zewnętrznych elementów kompensacyjnych. Adaptacyjne sterowanie czasem włączenia obsługuje płynne przejście między trybem PWM przy wyższych obciążeniach a zaawansowaną pracą w trybie Eco przy małych obciążeniach.

TPS560200 posiada również zastrzeżony obwód, który umożliwia urządzeniu dostosowanie się zarówno do kondensatorów wyjściowych o niskiej równoważnej rezystancji szeregowej (ESR), takich jak POSCAP lub SP-CAP, jak i do kondensatorów ceramicznych o bardzo niskiej ESR. Urządzenie działa z wejściem VIN od 4.5 V do 17 V. Napięcie wyjściowe można zaprogramować w zakresie od 0.8 V do 6.5 V. Urządzenie posiada również stały czas łagodnego startu wynoszący 2 ms. Urządzenie jest dostępne w 5-pinowej obudowie SOT-23.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
