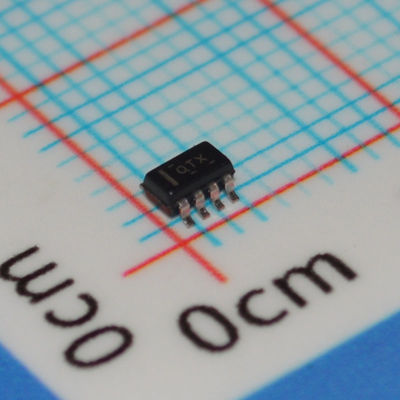

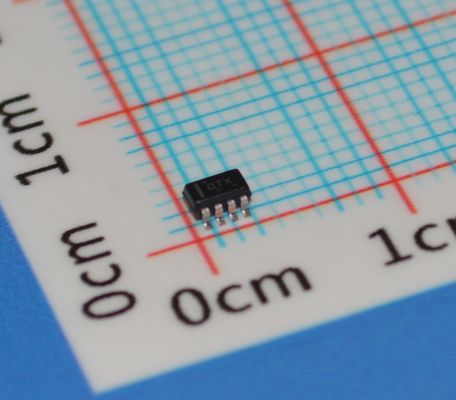

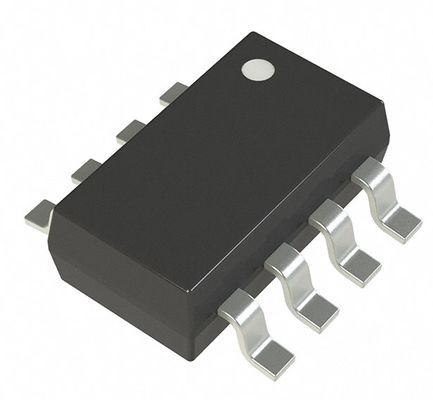

TPS62120DCNR 3,3V 1,5A przetwornica obniżająca napięcie z 95% sprawnością, wejście 3,1-17V, tryb oszczędzania energii, 100% cykl pracy, wewnętrzna kompensacja, łagodny start i wyłączenie termiczne w obudowie SOT-23

TPS62120DCNR 3.3V 1.5A Przetwornica obniżająca napięcie z 95% wydajnością, wejście 3.1-17V, tryb oszczędzania energii, 100% cyklu pracy, wewnętrzna kompensacja, łagodny start i wyłączenie termiczne w obudowie SOT-23

andnbsp;

Cechy

andbull; Szeroki zakres napięcia wejściowego: 2 V do 15 V 1

andbull; Do 96% wydajności

andbull; Tryb oszczędzania energii z prądem spoczynkowym 11-andmicro;A

andbull; Prąd wyjściowy 75 mA

andbull; Zakres napięcia wyjściowego: 1,2 V do 5,5 V

andbull; Częstotliwość przełączania do 800 kHz

andbull; Przetwornica synchroniczna, bez zewnętrznego prostownika

andbull; Niskie napięcie tętnień wyjściowych

andbull; 100% cyklu pracy dla najniższego spadku napięcia

andbull; Mała obudowa SOT 8-Pin (TPS62120) i 2-mm andtimes; 2-mm DFN 6-Pin (TPS62122)

andbull; Wewnętrzny łagodny start

andbull; Wyjście Power Good z otwartym drenem (TPS62120)

andbull; Wyjście z otwartym drenem do rozładowania wyjścia (TPS62120)

andbull; Progi UVLO 2,5 V narastający i 1,85 V opadający

andnbsp;

Zastosowania

andbull; Aplikacje RF o niskiej mocy

andbull; Mikrokontrolery o bardzo niskiej mocy

andbull; Zbieranie energii

andbull; Pomiary przemysłowe

andnbsp;

Opis

Układ TPS6212x to wysoce wydajna synchroniczna przetwornica obniżająca napięcie DC-DC zoptymalizowana dla aplikacji o niskiej mocy. Układ obsługuje prąd wyjściowy do 75 mA i pozwala na użycie małych zewnętrznych cewek i kondensatorów.

Szeroki zakres napięcia wejściowego od 2 V do 15 V obsługuje zbieranie energii, zasilanie bateryjne, a także aplikacje zasilane napięciem 9 V lub 12 V.

Dzięki zaawansowanemu schematowi sterowania histerezą, przetwornica zapewnia działanie w trybie oszczędzania energii. Przy małych obciążeniach przetwornica pracuje w trybie modulacji częstotliwości impulsów (PFM) i automatycznie przechodzi w tryb modulacji szerokości impulsów (PWM) przy wyższych prądach obciążenia. Tryb oszczędzania energii utrzymuje wysoką wydajność w całym zakresie prądu obciążenia. Schemat sterowania histerezą jest zoptymalizowany pod kątem niskiego napięcia tętnień wyjściowych w trybie PFM, aby zminimalizować szumy wyjściowe. Układ pobiera tylko 10 andmicro;A prądu spoczynkowego z VIN w trybie PFM.

W trybie wyłączenia urządzenie jest wyłączone.

Wyjście Power Good z otwartym drenem jest dostępne w TPS62120 i wskazuje, kiedy napięcie wyjściowe jest w regulacji.

TPS62120 ma dodatkowy pin SGND, który jest połączony z GND w trybie wyłączenia. To wyjście może być używane do rozładowania kondensatora wyjściowego.

TPS6212x działa w zakresie temperatur otoczenia od -40anddeg;C do 85anddeg;C. TPS62120 jest dostępny w małej 8-pinowej obudowie SOT-23, a TPS62122 w 2 mmandtimes; 2mm6-pinowej obudowie DFN.
