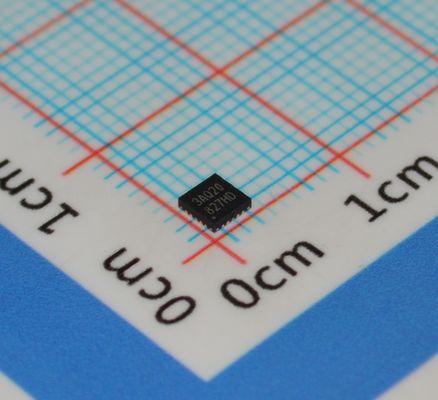

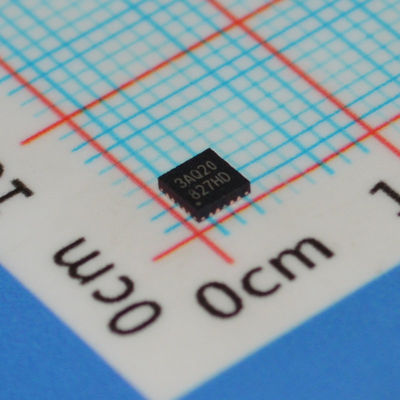

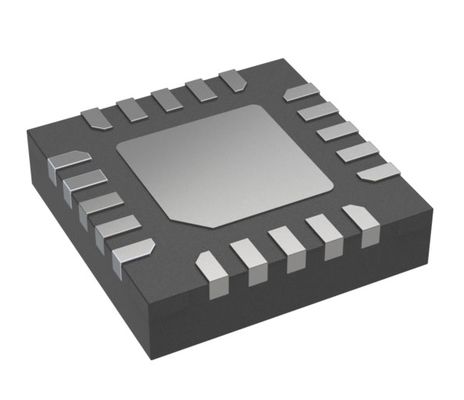

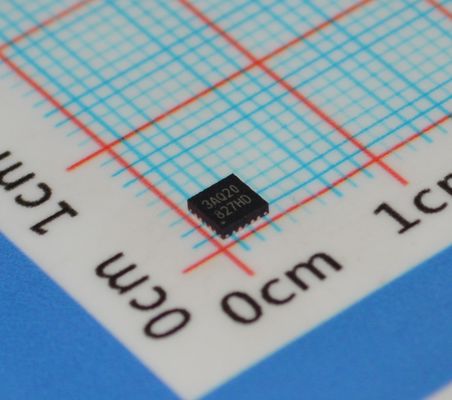

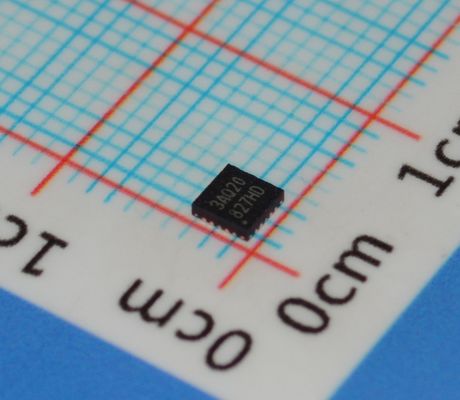

N76E003AQ20 20MHz MCU oparty na 8051 z 18KB pamięci Flash, 1KB SRAM, 12-bitowym ADC, 16 PWM, UART/SPI/I²C, działający w zakresie 2,4V-5,5V w 20-pinowej obudowie TSSOP

N76E003AQ20, 20MHz, mikrokontroler oparty na 8051 z 18KB pamięci Flash, 1KB SRAM, 12-bitowym ADC, 16 PWM, UART/SPI/I²C, działający w zakresie 2,4V-5,5V w 20-pinowej obudowie TSSOP

andnbsp;

CECHY
Procesor:
W pełni statyczna konstrukcja, 8-bitowy, wysokowydajny mikrokontroler CMOS oparty na 1T 8051.

Zestaw instrukcji w pełni kompatybilny z MCS-51.

Możliwość obsługi przerwań z 4 poziomami priorytetu.

Podwójne wskaźniki danych (DPTR).

Działanie:
Szeroki zakres napięcia zasilania od 2,4V do 5,5V.

Szeroki zakres częstotliwości pracy do 16 MHz

Stopień temperatury przemysłowej: od -40°C do +105°C

Pamięć:
Do 18 KB APROM dla kodu użytkownika.

Konfigurowalne 4K/3K/2K/1K/0K bajtów LDROM, co zapewnia elastyczność dla kodu rozruchowego opracowanego przez użytkownika.

Pamięć Flash zgromadzona w stronach po 128 bajtów każda.

Wbudowane programowanie w aplikacji (IAP).

Blokada kodu dla bezpieczeństwa.
256 bajtów pamięci RAM na chipie.

Dodatkowe 768 bajtów pomocniczej pamięci RAM (XRAM) dostępne za pomocą instrukcji MOVX.

Jeden 16-bitowy Timer 2 z modułem przechwytywania wejścia trzykanałowego i możliwością wyboru 9 pinów wejściowych.

Jeden 16-bitowy timer 3 z automatycznym przeładowaniem, który może być źródłem zegara dla UART.

Przerwanie licznika PWM 16-bitowego dla timera.
Jeden programowalny timer watchdog (WDT) taktowany dedykowanym źródłem wewnętrznym 10 kHz.

Jeden dedykowany timer samoczynnego budzenia (WKT) do samoczynnego budzenia w trybach obniżonej mocy.
Dwa pełnodupleksowe porty UART z wykrywaniem błędów ramki i automatycznym rozpoznawaniem adresów. Piny TXD i RXD UART0 zamienne za pomocą oprogramowania.

Jeden port SPI z trybami master i slave, do 8 Mb/s, gdy zegar systemowy wynosi 16 MHz.
Jedna magistrala I²C z trybami master i slave, do 400 kb/s.

Trzy pary, sześć kanałów wyjścia modulatora szerokości impulsu (PWM), można wybrać 10 pinów wyjściowych, rozdzielczość do 16 bitów, z różnymi trybami i funkcją Fault Brake do sterowania silnikiem.

Osiem kanałów przerwań pinów, współdzielonych dla wszystkich portów I/O, ze zmienną konfiguracją wykrywania zbocza/poziomu.

Jeden 12-bitowy ADC, do 500 ksps częstotliwości konwersji, wyzwalany sprzętowo i porównanie wyniku konwersji ułatwiające sterowanie silnikiem.

Zarządzanie energią:
Dwa tryby obniżonej mocy: tryb bezczynności i tryb uśpienia.

Monitor zasilania:
Wykrywanie spadku napięcia (BOD) z dostępnym trybem niskiej mocy, 4-poziomowy wybór, opcje przerwania lub resetu.

Reset po włączeniu zasilania (POR)

Silna odporność na ESD i EFT.

Narzędzia programistyczne:
Nuvoton On-Chip-Debugger (OCD) ze środowiskiem programistycznym KElLandquot;andquot;.

Nuvoton in-Circuit-Programmer (ICP).
Nuvoton in-System-Programming (ISP) przez UART

andnbsp;

Opis

N76E003 to wbudowany mikrokontroler oparty na 8-bitowym, wysokowydajnym 1T 8051 z pamięcią flash. Zestaw instrukcji jest w pełni kompatybilny ze standardem 80C51 i ma zwiększoną wydajność.

N76E003 zawiera do 18 KB głównej pamięci Flash zwanej APROM, w której znajduje się zawartość kodu użytkownika. Pamięć Flash N76E003 obsługuje funkcję programowania w aplikacji (IAP), która umożliwia aktualizacje oprogramowania układowego na chipie. IAP umożliwia również skonfigurowanie dowolnego bloku tablicy kodu użytkownika do wykorzystania jako nieulotna pamięć danych, która jest zapisywana przez IAP i odczytywana przez IAP lub instrukcję MOVC. Istnieje dodatkowa pamięć Flash zwana LDROM, w której zwykle znajduje się kod rozruchowy do przeprowadzania programowania w systemie (ISP). Rozmiar LDROM można konfigurować, maksymalnie do 4 KB. Aby ułatwić programowanie i weryfikację, pamięć Flash można programować i odczytywać elektronicznie za pomocą programatora równoległego lub programowania w obwodzie (ICP). Po potwierdzeniu kodu użytkownik może zablokować kod w celu zapewnienia bezpieczeństwa.

N76E003 zapewnia bogate peryferia, w tym 256 bajtów SRAM, 768 bajtów pamięci RAM pomocniczej (XRAM), do 18 uniwersalnych wejść/wyjść, dwa 16-bitowe timery/liczniki 0/1, jeden 16-bitowy Timer2 z trzykanałowym modułem przechwytywania wejścia, jeden timer watchdog (WDT), jeden timer samoczynnego budzenia (WKT), jeden 16-bitowy timer 3 z automatycznym przeładowaniem do celów ogólnych lub generatora szybkości transmisji, dwa UART z wykrywaniem błędów ramki i automatycznym rozpoznawaniem adresów, jeden SPI, jeden I²C, pięć ulepszonych kanałów wyjściowych PWM, ośmiokanałowe współdzielone przerwanie pinów dla wszystkich I/O i jeden 12-bitowy ADC. Peryferia są wyposażone w 18 źródeł z możliwością przerwań z 4 poziomami priorytetu.

N76E003 jest wyposażony w trzy źródła zegara i obsługuje przełączanie w locie za pomocą oprogramowania. Trzy źródła zegara obejmują zewnętrzne wejście zegara, wewnętrzny oscylator 10 kHz i jeden precyzyjny oscylator wewnętrzny 16 MHz, który jest fabrycznie przycinany do +1% w temperaturze pokojowej. N76E003 zapewnia dodatkowe wykrywanie monitorowania zasilania, takie jak reset po włączeniu zasilania i 4-poziomowe wykrywanie spadku napięcia, co stabilizuje sekwencję włączania/wyłączania zasilania w celu zapewnienia wysokiej niezawodności systemu.

Mikrokontroler N76E003 zużywa bardzo mało energii dzięki dwóm ekonomicznym trybom zasilania w celu zmniejszenia zużycia energii - tryb bezczynności i tryb uśpienia, które można wybrać za pomocą oprogramowania. Tryb bezczynności wyłącza zegar procesora, ale umożliwia dalsze działanie peryferiów. Tryb uśpienia zatrzymuje cały zegar systemowy, aby uzyskać minimalne zużycie energii. Zegar systemowy N76E003 można również spowolnić za pomocą dzielnika zegara programowego, co pozwala na elastyczność między wydajnością wykonania a zużyciem energii.

Dzięki wysokowydajnemu rdzeniowi procesora i bogatym, dobrze zaprojektowanym peryferiom, N76E003 jest korzystny dla spełnienia wymagań ogólnego przeznaczenia, urządzeń domowych lub realizacji systemu sterowania silnikiem.
