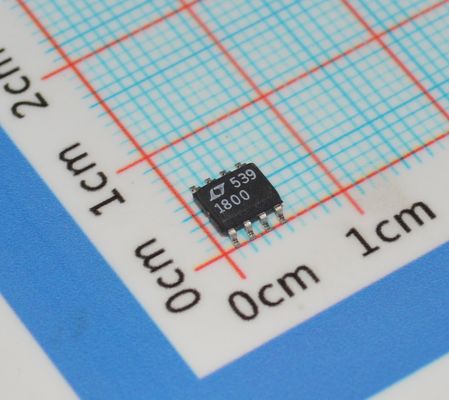

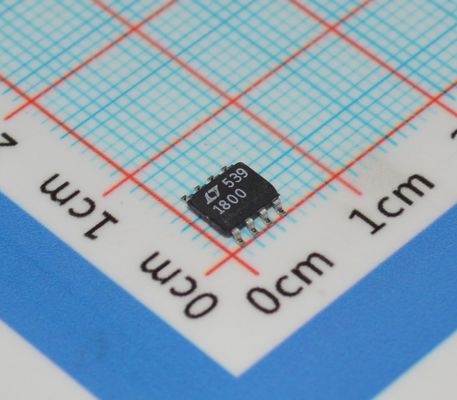

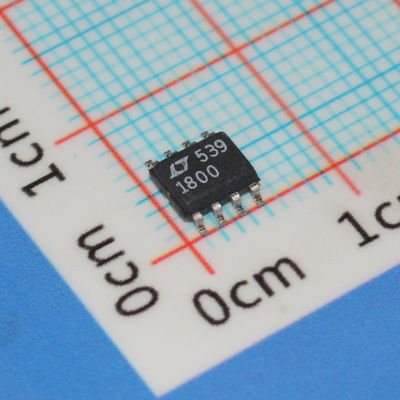

LT1800CS8#PBF Wzmacniacz operacyjny 100MHz pasmo przenoszenia, 450V/µs szybkość narastania, 3.5nV/√Hz szumy, zasilanie 2.7-12.6V, wejście/wyjście typu rail-to-rail, obudowa 8-Pin SOIC, -40°C do 85°C, niskie zużycie energii

LT1800CS8#PBF Wzmacniacz operacyjny 100MHz Gain BW 450V/µs Slew Rate 3.5nV/√Hz Szumy 2.7-12.6V Zasilanie Rail-to-Rail I/O 8-Pin SOIC -40°C do 85°C Niska moc

CECHY

n Iloczyn pasma wzmocnienia: 80MHz

n Zakres trybu wspólnego wejścia obejmuje obie szyny zasilania

n Wyjście oscyluje od szyny do szyny

n Niski prąd spoczynkowy: maks. 2mA

n Napięcie niezrównoważenia wejściowego: maks. 350µV

n Prąd polaryzacji wejściowej: maks. 250nA

n Niski szum napięciowy: 8.5nV/√Hz

n Szybkość narastania: 25V/µs

n Współczynnik tłumienia sygnału współbieżnego: 105dB

n Tłumienie zasilania: 97dB

n Wzmocnienie w pętli otwartej: 85V/mV

n Zakres temperatur pracy: –40°C do 85°C

n Dostępny w obudowach 8-Pin SO i 5-Pin Low Profile (1mm) ThinSOT™

ZASTOSOWANIA

n Przetwarzanie sygnałów niskonapięciowych, wysokiej częstotliwości

n Sterowanie przetwornikami A/D

n Wzmacniacze buforowe Rail-to-Rail

n Filtry aktywne

n Sterownik linii wideo

OPIS

LT®1800 to niskonapięciowy, szybki wzmacniacz operacyjny z wejściem i wyjściem rail-to-rail o doskonałej wydajności DC. LT1800 charakteryzuje się zredukowanym prądem zasilania, niższym napięciem niezrównoważenia wejściowego, niższym prądem polaryzacji wejściowej i wyższym wzmocnieniem DC niż inne urządzenia o porównywalnej szerokości pasma.

LT1800 ma zakres wejściowy, który obejmuje obie szyny zasilania, a wyjście oscyluje w granicach 20mV od dowolnej szyny zasilania, aby zmaksymalizować dynamiczny zakres sygnału w aplikacjach niskonapięciowych.

LT1800 zachowuje swoją wydajność przy zasilaniu od 2,3V do 12,6V i jest specyfikowany przy zasilaniu 3V, 5V i ±5V. Wejścia mogą być sterowane poza zakres zasilania bez uszkodzenia lub odwrócenia fazy wyjścia.

LT1800 jest dostępny w obudowie 8-pin SO ze standardowym wyprowadzeniem wzmacniacza operacyjnego oraz w obudowie 5-pin TSOT-23. W przypadku wersji podwójnych i poczwórnych LT1800, patrz karta katalogowa LT1801/LT1802. LT1800 może być używany jako zamiennik wielu wzmacniaczy operacyjnych w celu poprawy zakresu wejścia/wyjścia i wydajności.

INFORMACJE

Rysunek
