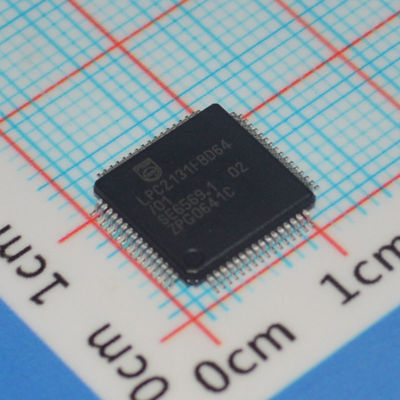

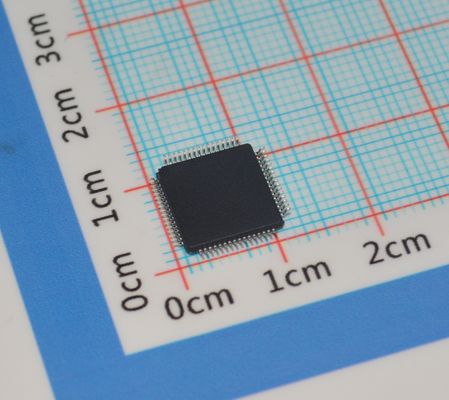

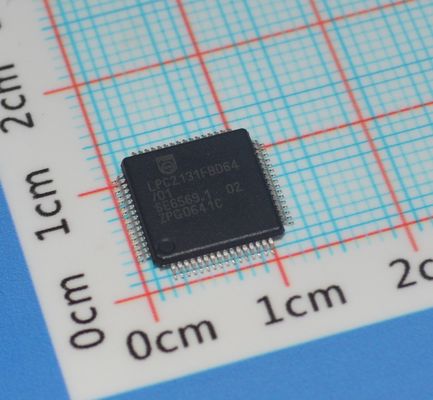

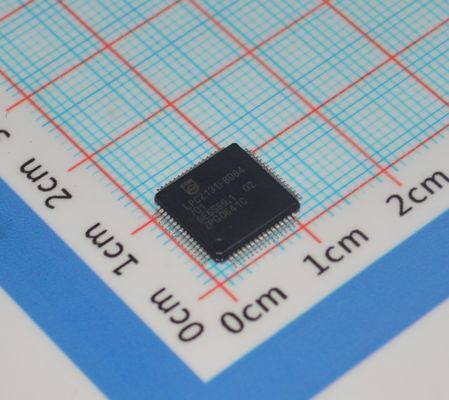

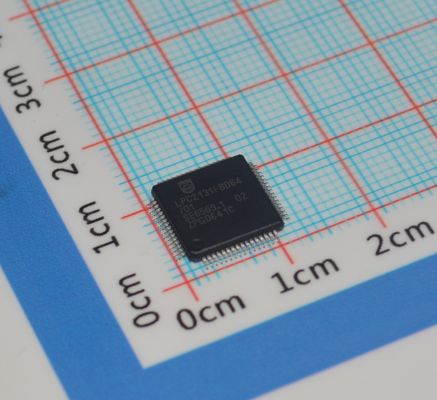

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Prędkość USB 2.0 2x UART 64-LQFP -40°C do +85°C Klasa przemysłowa

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Speed USB 2.0 2x UART 64-LQFP -40anddeg;C do +85anddeg;C Klasa przemysłowa

andnbsp;

Cechy i zalety

2.1 Ulepszenia wprowadzone przez urządzenia LPC213x/01

 Szybkie porty GPIO umożliwiają przełączanie pinów portów do 3,5 razy szybciej niż w oryginalnym LPC213x. Umożliwiają również odczyt pinu portu w dowolnym momencie, niezależnie od jego funkcji.

 Dedykowane rejestry wyników dla ADC(ów) zmniejszają obciążenie związane z przerwaniami.

 UART0/1 zawiera generator ułamkowej prędkości transmisji, funkcje automatycznego baudowania i kontrolę przepływu handshake w pełni zaimplementowaną w sprzęcie.

 Dodatkowa kontrola BOD umożliwia dalszą redukcję zużycia energii.

2.2 Kluczowe cechy wspólne dla LPC213x i LPC213x/01

 16/32-bitowy mikrokontroler ARM7TDMI-S w małej obudowie LQFP64 lub HVQFN64.

 8/16/32 kB wbudowanej statycznej pamięci RAM i 32/64/128/256/512 kB wbudowanej pamięci flash programu. Interfejs/akcelerator o szerokości 128 bitów umożliwia szybką pracę z częstotliwością 60 MHz.

 Programowanie w systemie/Programowanie w aplikacji (ISP/IAP) za pośrednictwem wbudowanego oprogramowania bootloadera. Pojedynczy sektor flash lub pełne kasowanie układu w 400 ms i programowanie 256 B w 1 ms.

 Interfejsy EmbeddedICE RT i Embedded Trace oferują debugowanie w czasie rzeczywistym z oprogramowaniem RealMonitor i szybkie śledzenie wykonywania instrukcji.

 Jeden (LPC2131/32) lub dwa (LPC2134/36/38) 8-kanałowe 10-bitowe przetworniki ADC zapewniają łącznie do 16 wejść analogowych, z czasami konwersji wynoszącymi zaledwie 2,44

s na kanał.

 Pojedynczy 10-bitowy DAC zapewnia zmienne wyjście analogowe (LPC2132/34/36/38).

 Dwa 32-bitowe timery/zewnętrzne liczniki zdarzeń (z czterema kanałami przechwytywania i czterema kanałami porównania każdy), jednostka PWM (sześć wyjść) i watchdog.

 Zegar czasu rzeczywistego o niskim poborze mocy z niezależnym zasilaniem i dedykowanym wejściem zegara 32 kHz.

 Wiele interfejsów szeregowych, w tym dwa UART (16C550), dwa szybkie I2C-bus (400 kbit/s), SPI i SSP z buforowaniem i możliwościami zmiennej długości danych.

 Kontroler przerwań wektorowych z konfigurowalnymi priorytetami i adresami wektorów.

 Do czterdziestu siedmiu pinów wejścia/wyjścia ogólnego przeznaczenia tolerujących 5 V w małej obudowie LQFP64 lub HVQFN.

 Dostępnych do dziewięciu pinów przerwań zewnętrznych wrażliwych na zbocze lub poziom.

 Maksymalna częstotliwość taktowania CPU 60 MHz dostępna z programowalnego, wbudowanego PLL z czasem ustalania 100 us.

 Wbudowany oscylator działa z zewnętrznym kryształem w zakresie od 1 MHz do 30 MHz oraz z zewnętrznym oscylatorem do 50 MHz.

 Tryby oszczędzania energii obejmują tryb bezczynności i wyłączenia.

 Indywidualne włączanie/wyłączanie funkcji peryferyjnych, a także skalowanie zegara peryferyjnego w dół w celu dodatkowej optymalizacji zużycia energii.

 Wybudzanie procesora z trybu wyłączenia za pośrednictwem przerwania zewnętrznego lub BOD.

 Układ z pojedynczym zasilaniem z obwodami POR i BOD:

 Zakres napięcia roboczego CPU od 3,0 V do 3,6 V (3,3 V andplusmn;10 %) z pinami I/O tolerującymi 5 V.

andnbsp;

Ogólny opis

Karta katalogowa produktu Mikrokontrolery LPC2131/32/34/36/38 oparte są na 16/32-bitowym procesorze ARM7TDMI-S z emulacją w czasie rzeczywistym i wbudowaną obsługą śledzenia, które łączą mikrokontroler z 32 kB, 64 kB, 128 kB, 256 kB i 512 kB wbudowanej szybkiej pamięci flash. Interfejs pamięci o szerokości 128 bitów i unikalna architektura akceleratora umożliwiają wykonywanie 32-bitowego kodu z maksymalną częstotliwością taktowania. W przypadku zastosowań o krytycznym rozmiarze kodu, alternatywny tryb 16-bitowy Thumb redukuje kod o ponad 30% przy minimalnej utracie wydajności.

Ze względu na niewielkie rozmiary i niskie zużycie energii, te mikrokontrolery są idealne do zastosowań, w których miniaturyzacja jest kluczowym wymaganiem, takich jak kontrola dostępu i punkty sprzedaży. Dzięki szerokiej gamie interfejsów komunikacji szeregowej i opcjom wbudowanej pamięci SRAM o pojemności 8 kB, 16 kB i 32 kB, są one bardzo dobrze przystosowane do bramek komunikacyjnych i konwerterów protokołów, modemów programowych, rozpoznawania głosu i obrazowania niskiej klasy, zapewniając zarówno duży rozmiar bufora, jak i dużą moc przetwarzania. Różne 32-bitowe timery, pojedyncze lub podwójne 10-bitowe 8-kanałowe przetworniki ADC, 10-bitowy DAC, kanały PWM i 47 linii GPIO z maksymalnie dziewięcioma pinami przerwań zewnętrznych wrażliwych na zbocze lub poziom sprawiają, że te mikrokontrolery są szczególnie odpowiednie do sterowania przemysłowego i systemów medycznych.
