LM25119PSQ/NOPB Kontroler obniżający napięcie (buck) 4,5-42V Wejście 100V/10A Sterownik MOSFET 200kHz-1MHz Synchr. częstotliwości Regulowane UVLO Zabezpieczenie termiczne 16-WQFN, -40°C do +125°C

LM25119PSQ/NOPB Kontroler Buck 4,5-42V Wejście 100V/10A Sterowanie MOSFET 200kHz-1MHz Freq Sync Prostownik Regulowany UVLO Ochrona Termiczna 16-WQFN, -40anddeg;C do +125anddeg;C

andnbsp;

Cechy

andbull; Emulowane sterowanie prądem szczytowym

andbull; Szeroki zakres roboczy (4,5 V do 42 V)

andbull; Łatwa konfiguracja dla podwójnych wyjść lub przeplatanych pojedynczych wyjść

andbull; Solidny napęd bramki 3,3 A

andbull; Częstotliwość przełączania programowalna do 750 kHz

andbull; Opcjonalny tryb emulacji diody

andbull; Programowalne wyjście od 0,8 V

andbull; Precyzyjne napięcie odniesienia 1,5%

andbull; Programowalne ograniczenie prądu

andbull; Ochrona przed przeciążeniem w trybie Hiccup

andbull; Programowalny łagodny start

andbull; Programowalne blokowanie podnapięciowe linii

andbull; Automatyczne przełączanie na zewnętrzne zasilanie pomocnicze

andbull; Wejście logiczne Enable dla kanału 2

andbull; Wyłączenie termiczne

andbull; Bezołowiowe 32-pinowe obudowa WQFN

andnbsp;

Zastosowania

andbull; Przemysłowe sterowniki silników DC-DC

andbull; Serwery i routery telekomunikacyjne

andnbsp;

Opis

Układ LM25119 to podwójny synchroniczny kontroler buck przeznaczony do zastosowań regulatorów obniżających napięcie z wysokiego napięcia lub szeroko zmiennego zasilania wejściowego. Metoda sterowania opiera się na sterowaniu prądem z wykorzystaniem emulowanej rampy prądowej. Sterowanie prądem zapewnia wrodzone sprzężenie zwrotne linii, ograniczanie prądu cykl po cyklu i łatwość kompensacji pętli. Zastosowanie emulowanej rampy sterującej zmniejsza wrażliwość na szumy obwodu modulacji szerokości impulsu, umożliwiając niezawodne sterowanie bardzo małymi cyklami pracy niezbędnymi w zastosowaniach o wysokim napięciu wejściowym. Częstotliwość przełączania jest programowalna od 50 kHz do 750 kHz. Układ LM25119 steruje zewnętrznymi przełącznikami mocy MOS N-kanałowych po stronie górnej i dolnej z adaptacyjnym sterowaniem czasem martwym. Wybierany przez użytkownika tryb emulacji diody umożliwia pracę w trybie nieciągłym w celu poprawy wydajności przy małym obciążeniu. Wysokonapięciowy regulator pomocniczy z automatycznym przełączaniem na zewnętrzne zasilanie pomocnicze dodatkowo poprawia wydajność. Dodatkowe funkcje obejmują wyłączenie termiczne, synchronizację częstotliwości, ograniczenie prądu cykl po cyklu i w trybie hiccup oraz regulowane blokowanie podnapięciowe linii. Układ jest dostępny w obudowie WQFN z 32 pinami, o zwiększonej mocy, z odsłoniętą podkładką do mocowania, która pomaga w rozpraszaniu ciepła.

andnbsp;

INFORMACJE

andnbsp;

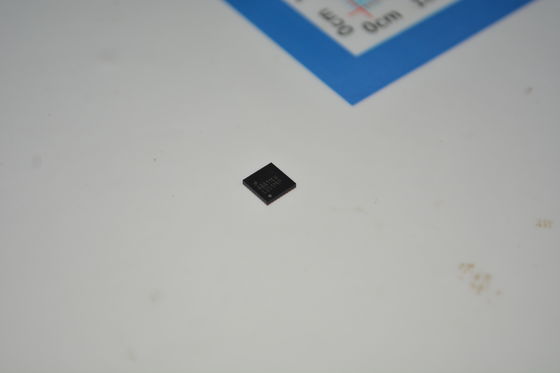

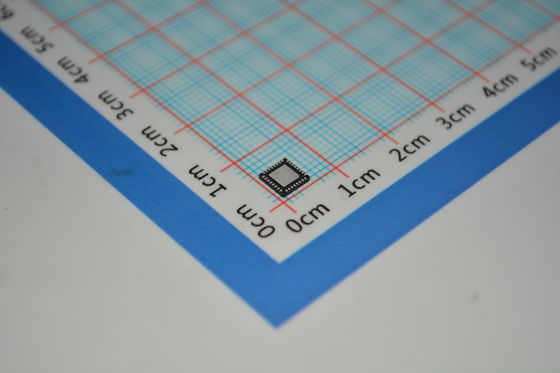

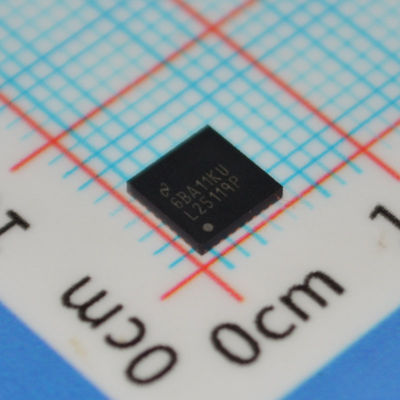

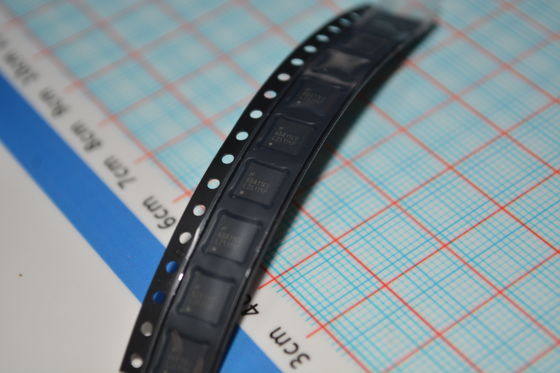

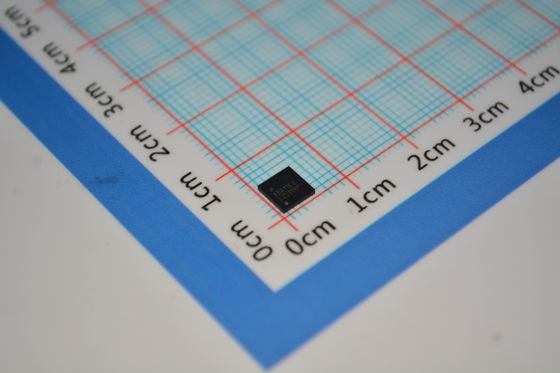

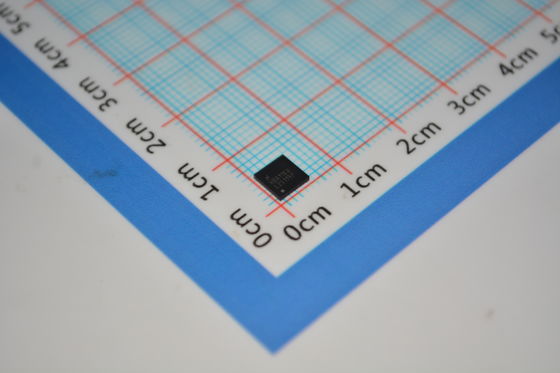

Rysunek
