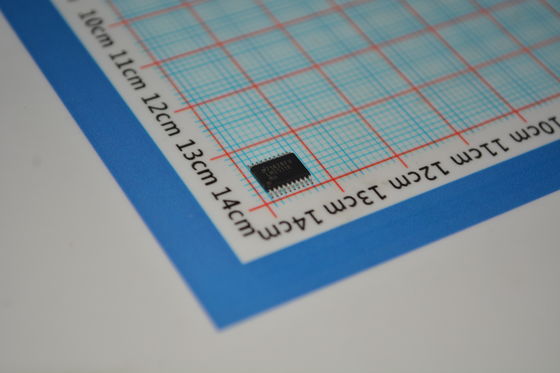

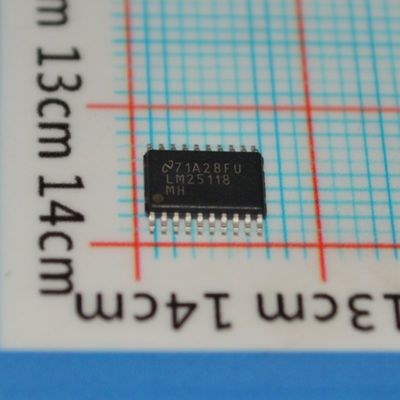

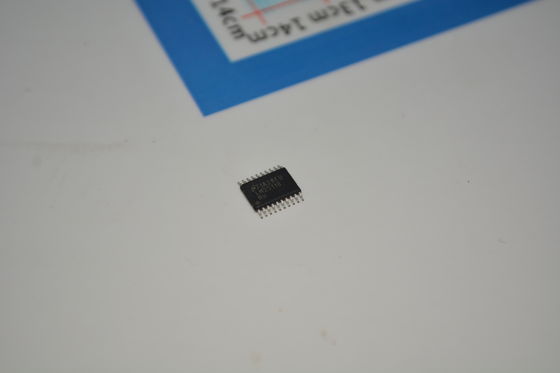

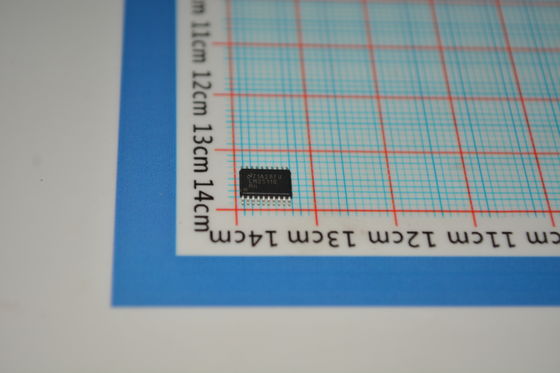

LM25118MHX/NOPB Buck Controller 4.5V-42V Wejście 75V/5A Przełączniki 500kHz-1MHz Freq Sync Rectification Regulowalne UVLO Termic Shutdown 20-Pin HTSSOP Wide Temp Range

LM25118MHX/NOPB Kontroler Buck 4,5V-42V Wejście 75V/5A Przełączniki 500kHz-1MHz Freq Sync Rektyfikacja Regulowane UVLO Zabezpieczenie termiczne 20-Pin HTSSOP Szeroki zakres temperatur

andnbsp;

Cechy

andbull; Zakres napięcia wejściowego od 3V do 42V

andbull; Emulowany tryb kontroli prądu szczytowego

andbull; Płynne przejście między trybami obniżania i podwyższania napięcia

andbull; Częstotliwość przełączania programowalna do 500 kHz

andbull; Możliwość synchronizacji oscylatora

andbull; Wewnętrzny regulator napięcia bias wysokiego napięcia

andbull; Zintegrowane sterowniki bramek górnej i dolnej strony

andbull; Programowalny czas łagodnego rozruchu

andbull; Bardzo niski prąd w trybie wyłączenia

andbull; Wejście Enable

andbull; Wzmacniacz błędu o szerokim paśmie

andbull; 1,5% dokładności odniesienia sprzężenia zwrotnego

andbull; Zabezpieczenie termiczne

andbull; Obudowa: 20-Pin HTSSOP (odsłonięta podkładka)

andbull; Stwórz niestandardowy projekt za pomocą LM25118 z WEBENCHandreg; Power Designer

andnbsp;

Zastosowania

Przetwornice Buck-Boost przemysłowe

andnbsp;

Opis

Kontroler regulatora przełączającego Buck-Boost o szerokim zakresie napięcia LM25118 posiada wszystkie funkcje niezbędne do wdrożenia wysokowydajnego, ekonomicznego regulatora Buck-Boost przy użyciu minimalnej liczby elementów zewnętrznych. Topologia Buck-Boost utrzymuje regulację napięcia wyjściowego, gdy napięcie wejściowe jest mniejsze lub większe niż napięcie wyjściowe, co jest szczególnie przydatne w zastosowaniach motoryzacyjnych. LM25118 działa jako regulator buck, gdy napięcie wejściowe jest wystarczająco większe niż regulowane napięcie wyjściowe i stopniowo przechodzi w tryb buck-boost, gdy napięcie wejściowe zbliża się do wyjścia. To dwumodowe podejście utrzymuje regulację w szerokim zakresie napięć wejściowych z optymalną wydajnością konwersji w trybie buck i bez zakłóceń na wyjściu podczas przejść między trybami. Ten łatwy w użyciu kontroler zawiera sterowniki dla tranzystora MOSFET buck po stronie górnej i tranzystora MOSFET boost po stronie dolnej. Metoda sterowania regulatora opiera się na sterowaniu prądowym z wykorzystaniem emulowanej rampy prądowej. Emulowane sterowanie prądem redukuje wrażliwość na szumy obwodu modulacji szerokości impulsu, umożliwiając niezawodne sterowanie bardzo małymi cyklami pracy niezbędnymi w zastosowaniach o wysokim napięciu wejściowym. Dodatkowe funkcje ochronne obejmują ograniczenie prądu, zabezpieczenie termiczne i wejście Enable. Urządzenie jest dostępne w obudowie 20-pin HTSSOP o zwiększonej mocy, z odsłoniętą podkładką do mocowania układu, która pomaga w rozpraszaniu ciepła.

andnbsp;

INFORMACJE

andnbsp;

Rysunek
