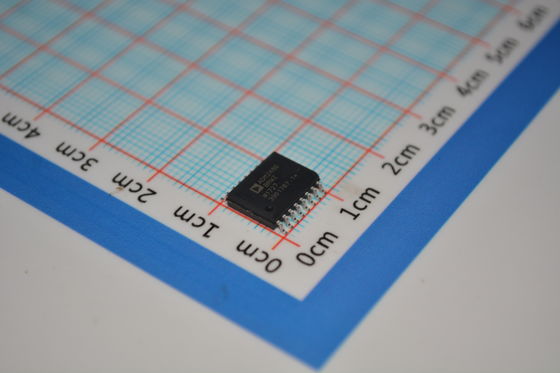

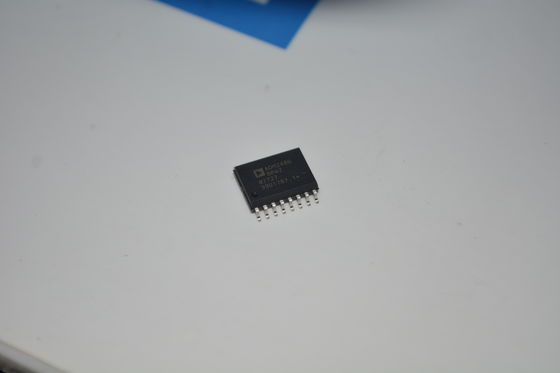

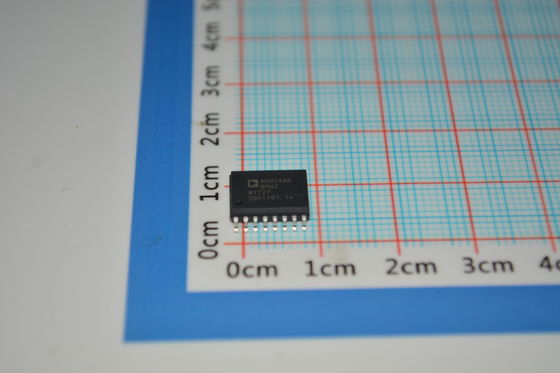

ADM2486BRWZ Wyizolowany nadajnik RS-485 500kbps 2.5kV Wyizolowanie ±15kV ESD 3V/5V Logika Wysoka temperatura przemysłowa CMR dla sterowania PLC / silnikiem

ADM2486BRWZ Izolowany transceiver RS-485 500kbps 2.5kV Izolacja ±15kV ESD 3V/5V Logika Wysoki CMR Temperatura przemysłowa dla PLC/Sterowania silnikiem

andnbsp;

CECHY

► Półdupleksowy, izolowany transceiver RS-485

► Zgodny z PROFIBUSandreg;

► Zgodny z ANSI EIA/TIA 485-A i ISO 8482: 1987(E)

► Szybkość transmisji danych 20 Mb/s

► Działanie 5 V lub 3 V (VDD1)

► Wysoka odporność na zakłócenia w trybie wspólnym: >25 kV/μs

► Izolowane wyjście stanu DE

► Otwarty obwód odbiornika, konstrukcja odporna na uszkodzenia

► Zabezpieczenie przed przegrzaniem

► 50 węzłów na magistrali

► Atesty bezpieczeństwa i regulacyjne

► UL 1577

► VISO = 2500 V rms przez 1 minutę

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V szczyt

► Zakres temperatur pracy: od -40anddeg;C do +85anddeg;C

andnbsp;

ZASTOSOWANIA

► Izolowane interfejsy RS-485/RS-422

► Sieci PROFIBUS

► Przemysłowe sieci polowe

► Systemy transmisji danych wielopunktowych

andnbsp;

OPIS

Transceiver magistrali różnicowej ADM2486 to zintegrowany, galwanicznie izolowany komponent przeznaczony do dwukierunkowej komunikacji danych na wielopunktowych liniach transmisyjnych magistrali. Jest przeznaczony do zbalansowanych linii transmisyjnych i jest zgodny z ANSI EIA/TIA-485-A i ISO 8482: 1987(E).

Urządzenie wykorzystuje technologię Analog Devices iCouplerandreg; do połączenia 3-kanałowego izolatora, trójstanowego sterownika linii różnicowej i różnicowego odbiornika wejściowego w jednej obudowie. Strona logiczna urządzenia jest zasilana napięciem 5 V lub 3 V, a strona magistrali wykorzystuje izolowane zasilanie 5 V.

Sterownik ADM2486 ma funkcję aktywacji wysokiego poziomu. Różnicowe wyjścia sterownika i różnicowe wejścia odbiornika są wewnętrznie połączone w celu utworzenia portu wejścia/wyjścia różnicowego, który nakłada minimalne obciążenie na magistralę, gdy sterownik jest wyłączony lub gdy VDD1 lub VDD2 = 0 V. Zapewniona jest również funkcja wyłączenia odbiornika aktywnego wysokiego poziomu Rev. F INFORMACJE ZWROTNE DOTYCZĄCE DOKUMENTACJI WSPARCIE TECHNICZNE SCHEMAT BLOKOWY Rysunek 1. która powoduje, że wyjście odbiorcze przechodzi w stan wysokiej impedancji.

Urządzenie posiada funkcje ograniczania prądu i wyłączania termicznego w celu ochrony przed zwarciami wyjściowymi i sytuacjami, w których konflikt na magistrali może powodować nadmierne rozpraszanie mocy. Część jest w pełni wyspecyfikowana w zakresie temperatur przemysłowych i jest dostępna w 16-pinowej obudowie SOIC o szerokim korpusie.
